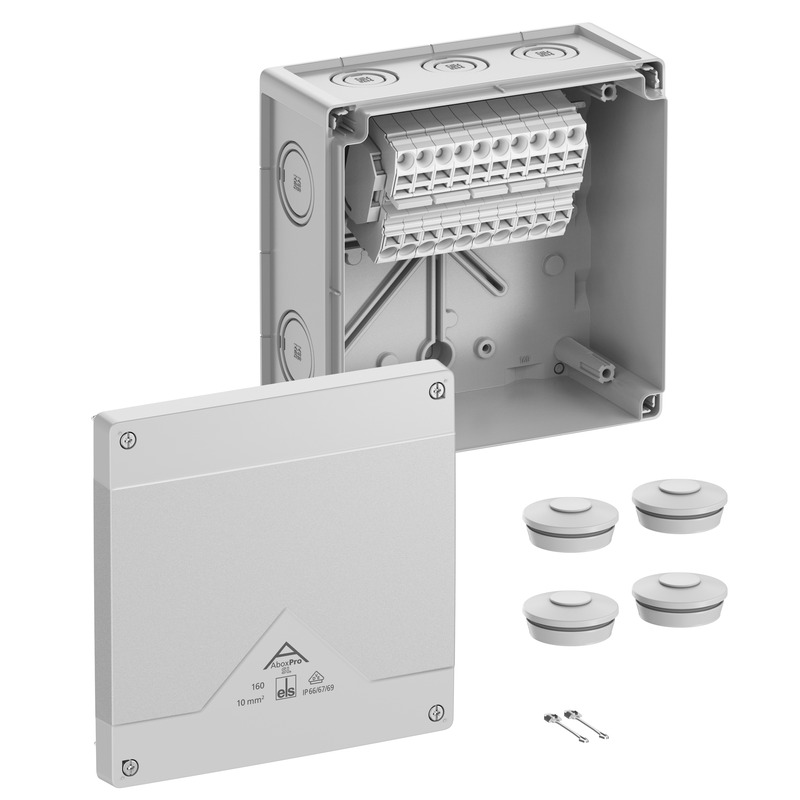

Abox Pro SL-10²

Dette: 41044001 | Dimensioner: 182 x 182 x 90 mm

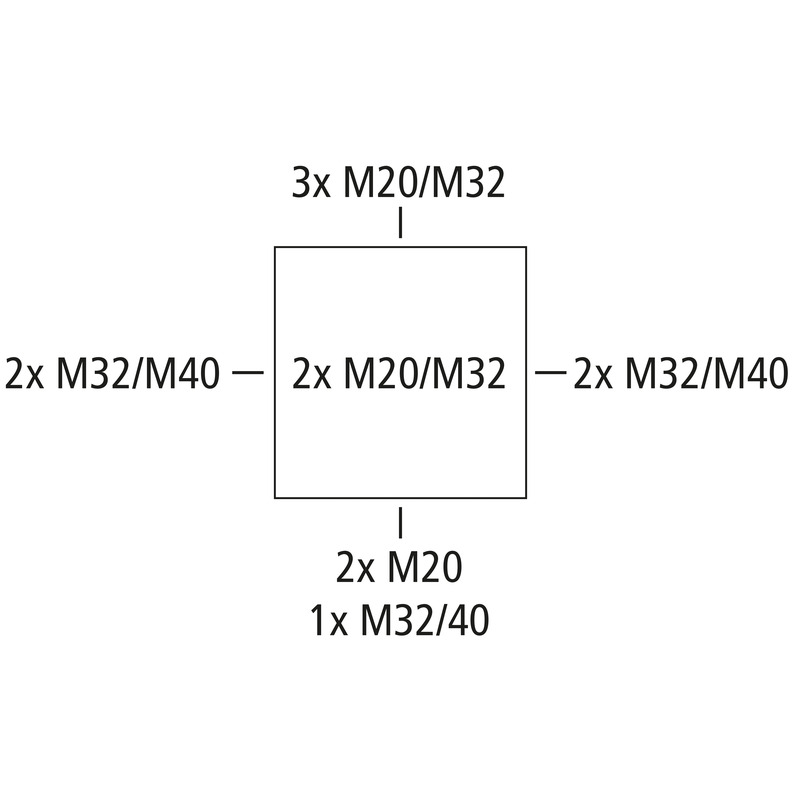

Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 10 mm², U_i=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20/M32/M40, (2 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, med skruefri klemmer til installationer i industrimiljøer og ubeskyttede områder udendørs

grå, I_n=57 Amp., med højtliggende skruefri klemme Wago 2010-1201, 5-polet, maks. nominelt tværsnit iht. DIN EN 60998: 10 mm², klembare tværsnit pr. pol: 4 x 0,5 til 16 mm² stiv/fleksibel Cu

Vedlagt tilbehør:
4 dobbeltmembranstudser IP66 M40 tætningsområde 17 - 28 mm, dækselholder

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
Dimensioneringsisolationsspænding DC	690 V
min. ledningstværsnit	0,5 mm²
maks. ledningstværsnit	10 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP66/IP67/IP69
Mærkestrøm	57 Amp.
Klemmetype	skruefri
Antal poler	5

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	182 mm
Længde	182 mm
Højde	90 mm
Indv. længde	167 mm
Indv. bredde	167 mm
Indv. højde	69 mm
Vægt	0.6865 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V0
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Slagstyrke	IK09
plomberbar	ja
Dækselskruens drejemoment	1.5 Nm
Fastgørelsestypr	Væg/loftsmontering
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Ubeskyttet udendørs område

Sales Information

EAN	4013902663644
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85369095

Materiale

Materiale underdel	Polycarbonat, glasfiberforstærket
Materiale overdel	Polycarbonat
Materiale tætning	Termoplastisk elastomer
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)
