Abzweigkasten Abox Pro 160-L/sw (41600001) Verbindungsdosen Innenbereich IP55
nye

Afgreningskasse

Abox Pro 160-L/sw

Dette: 41600001 | Dimensioner: 182 x 182 x 90 mm

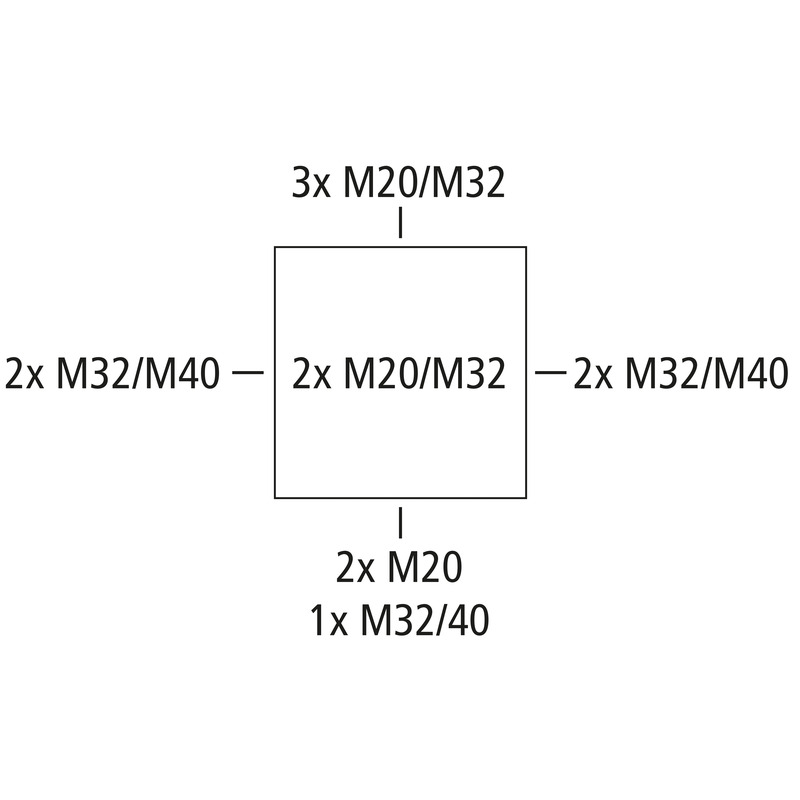

Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 16 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20/M32/M40, (2 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og ubeskyttede områder udendørs

sort, Ui=1000 V AC, uden klemmer

Vedlagt tilbehør:
4 dobbeltmembranstudser IP66 M40 tætningsområde 17 - 28 mm, dækselholder

elektriske egenskaber

Dimensioneringsisolationsspænding AC 1000 V
Dimensioneringsisolationsspænding DC 1000 V
maks. ledningstværsnit 16 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66/IP67/IP69
Klemmetype uden

Farver

Farve underdel sort
Farve overdel sort

Mål

Bredde 182 mm
Længde 182 mm
Højde 90 mm
Indv. længde 167 mm
Indv. bredde 167 mm
Indv. højde 69 mm
Vægt 0.6231 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Slagstyrke IK09
plomberbar ja
Dækselskruens drejemoment 1.5 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Ubeskyttet udendørs område

Sales Information

EAN 4013902663743
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85389099

Materiale

Materiale underdel Polycarbonat, glasfiberforstærket
Materiale overdel Polycarbonat
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)
Kontrolmærke DNV (klasse: Skibe & offshore-anlæg)
