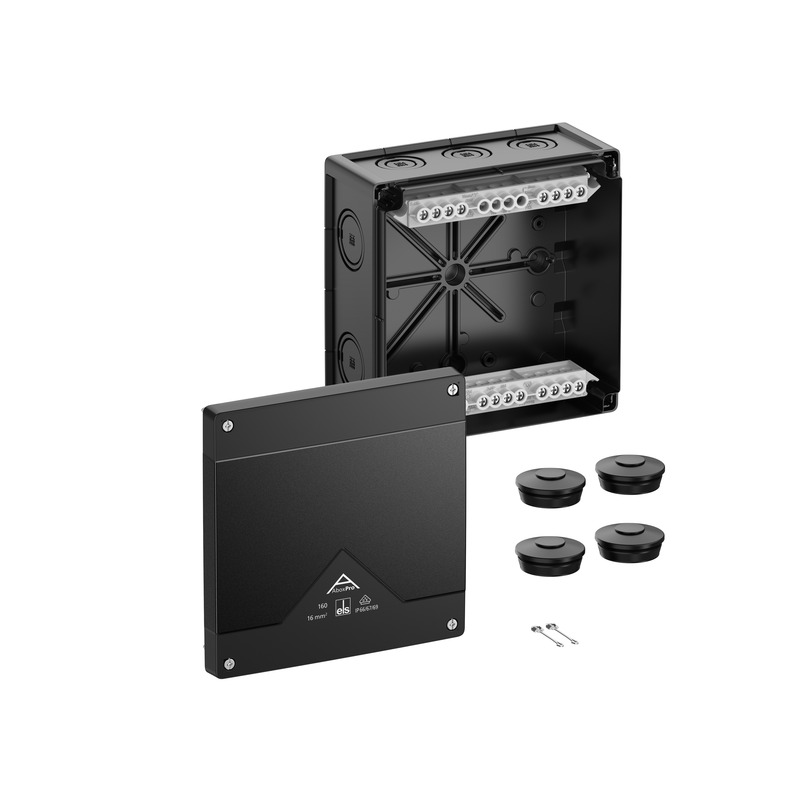

Abox Pro 160-16²/sw Abox Pro 160-16²/sw

Afgreningskasse

Abox Pro 160-16²/sw

Dette: 41602001 | Dimensioner: 182 x 182 x 90 mm

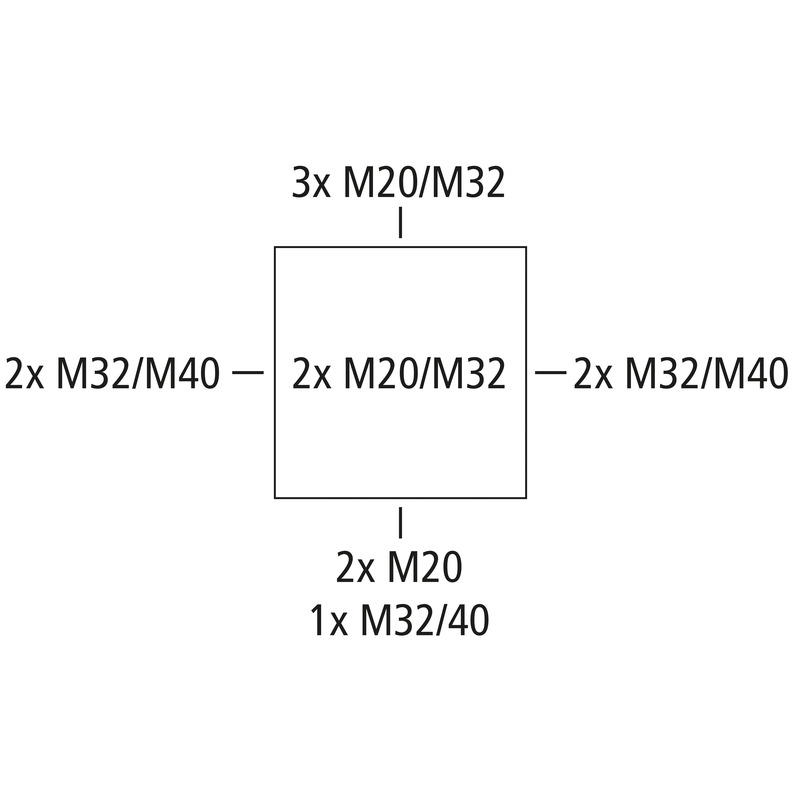

Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 16 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20/M32/M40, (2 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og ubeskyttede områder udendørs

sort, Ui=690 V AC, In=76 Amp., med højtliggende skrueklemme, 5-polet - 16 mm², klembare tværsnit pr. pol: 12 x 4 mm², 8 x 6 mm², 4 x 10 mm², 4 x 16 mm² Cu stiv / fleksibel med slutmuffe

Vedlagt tilbehør:
4 dobbeltmembranstudser IP66 M40 tætningsområde 17 - 28 mm, dækselholder

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
Dimensioneringsisolationsspænding DC 690 V
min. ledningstværsnit 4 mm²
maks. ledningstværsnit 16 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66/IP67/IP69
Mærkestrøm 76 Amp.
Klemmetype Skrueklemme
Antal poler 5

Farver

Farve underdel sort
Farve overdel sort

Mål

Bredde 182 mm
Længde 182 mm
Højde 90 mm
Indv. længde 167 mm
Indv. bredde 167 mm
Indv. højde 69 mm
Vægt 0.8407 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Slagstyrke IK09
plomberbar ja
Dækselskruens drejemoment 1.5 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Ubeskyttet udendørs område

Sales Information

EAN 4013902663781
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat, glasfiberforstærket
Materiale overdel Polycarbonat
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)
Kontrolmærke DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning FR/ES pdf (5 MB)
Monteringsvejledning DE/EN pdf (5 MB)

Målblad

Måltegning pdf (4 MB)
Måltegning dwg (5 MB)
Måltegning dxf (23 MB)

Certifikat

DLG Godkendelse DE pdf (1 MB)
CE Forklaring DE/EN/PL pdf (141 KB)
UKCA Forklaring EN pdf (166 KB)
DNV certifikat EN pdf (198 KB)
CE Forklaring DE/EN/FR pdf (139 KB)
VDE certifikat DE/EN pdf (496 KB)

Tilbehør

Kabelforskruning - KVR M20-MGM/sw

Kabelforskruning KVR M20-MGM/sw

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22702001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-GDB/MGM/sw

Kabelforskruning KVR M20-GDB/MGM/sw

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22702101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M32-MGM/sw

Kabelforskruning KVR M32-MGM/sw

  • Dimensioner : 40 x 40 x 50 mm
  • Dette: 22703201

Tætningsområde 11 - 21 mm, Gevindlænge 11 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer

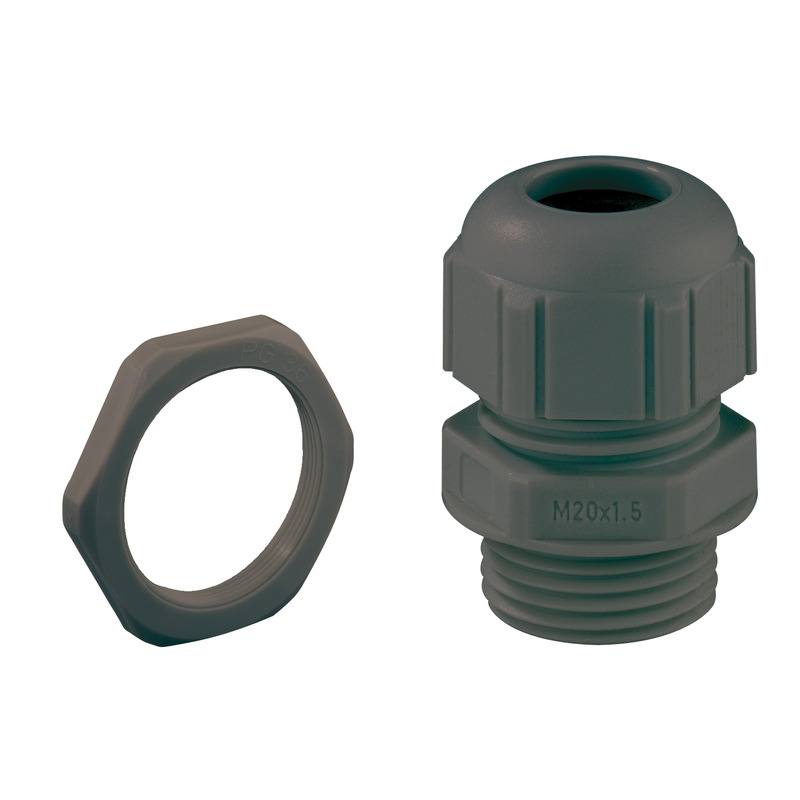

Kabelforskruning - KVR M40-MGM/sw

Kabelforskruning KVR M40-MGM/sw

  • Dimensioner : 50 x 50 x 54 mm
  • Dette: 22704001

Tætningsområde 16 - 28 mm, Gevindlænge 11 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M20/sw

Dobbeltmembrandstuds DMS M20/sw

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26002001

Tætningsområde 7 - 13 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M32/sw

Dobbeltmembrandstuds DMS M32/sw

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Dette: 26003201

Tætningsområde 13 - 21 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer

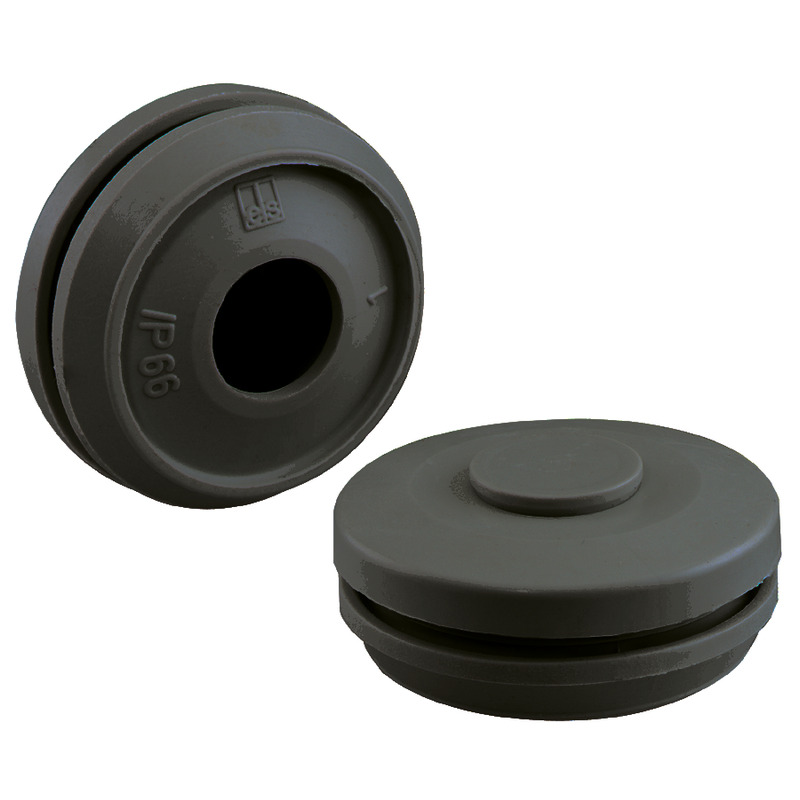

nye Dobbeltmembrandstuds - DMS M40/sw

Dobbeltmembrandstuds DMS M40/sw

  • Dimensioner : 46,5 x 46,5 x 18,6 mm
  • Dette: 26004001

Tætningsområde 17 - 28 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer

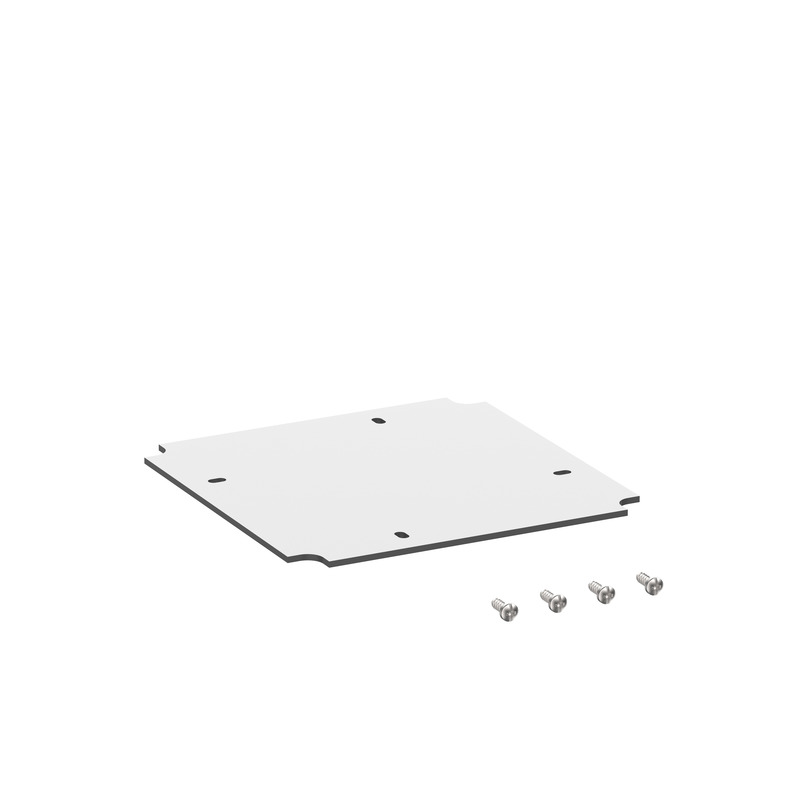

nye Monteringsplade - Abox MPI 160

Monteringsplade Abox MPI 160

  • Dimensioner : 149 x 149 x 2,5 mm
  • Dette: 89511601

til Abox / Abox Pro 160



Monteringsplade af melaminlamineret isoleringsmateriale, tykkelse 2,5 mm, grå inkl. skruer til...



Huskeliste
Detaljer

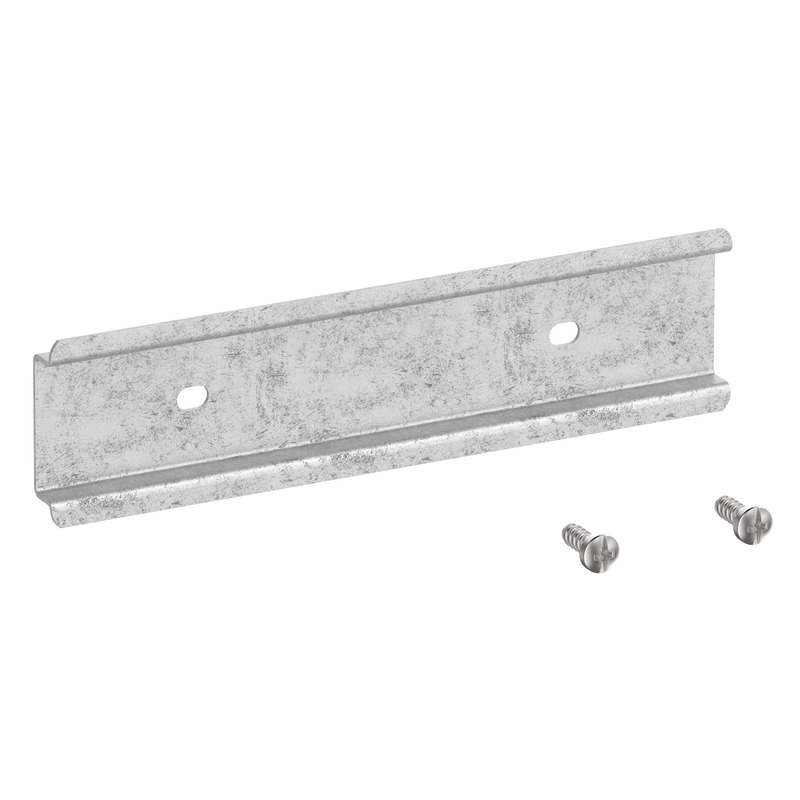

nye Standardskinne - Abox 160/250 NS35

Standardskinne Abox 160/250 NS35

  • Dimensioner : 35 x 137 x 7,5 mm
  • Dette: 89531601

til Abox / Abox Pro 160



Standardskinne i henhold til DIN EN 60715, 35 x 7,5 mm, inkl. fastgørelsesskruer. Til montering i...



Huskeliste
Detaljer
nye Klemmeholder - Abox 100 KH 2006 6²

Klemmeholder Abox 100 KH 2006 6²

  • Dimensioner : 69 x 124 x 60 mm
  • Dette: 89600601

Klemmeholder med standardskinne NS35 til montering af rækkeklemmer...



Klemmeholder inkl. materiale til montering af Wago installations- og rækkeklemmer i Abox/ Abox...



Huskeliste
Detaljer

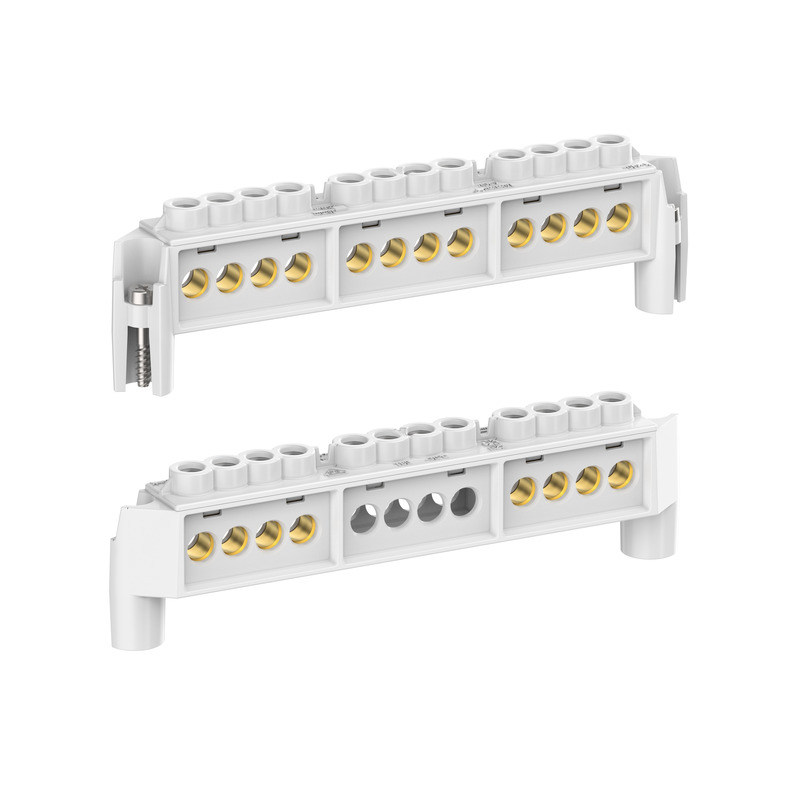

nye Klemmesten - Abox 160 KLS-16²

Klemmesten Abox 160 KLS-16²

  • Dimensioner : 18 x 140 x 43 mm
  • Dette: 89641601

Højtliggende skrueklemme til Abox/Abox Pro 160, 5-polet - 16 mm², In =...



Forbindelsesklemme iht. DIN EN 60998 (VDE 0613), Ui=690V. Til montering i afgreningskasser Abox /...



Huskeliste
Detaljer
nye Mast-/rørmonteringssæt - MABF 150-1

Mast-/rørmonteringssæt MABF 150-1

  • Dimensioner : 43 x 150 x 15 mm
  • Dette: 89603001

Til afgreningskasse Abox / Abox Pro fra 2024 type Abox 160, Abox Pro...



Mast-/rørmonteringssæt af rustfrit stål V2A med fastgørelsesskruer og snapslutning, til...



Huskeliste
Detaljer
nye Monteringssæt - KTB 1

Monteringssæt KTB 1

  • Dimensioner : 17 x 30 x 14 mm
  • Dette: 89600901



Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en...



Huskeliste
Detaljer

CAD-data

CAD-data Download 3D-CAD-data

Din anmodning

Dine oplysninger
Companydata
CAD-format

Produkt tekst

Lignende produkter

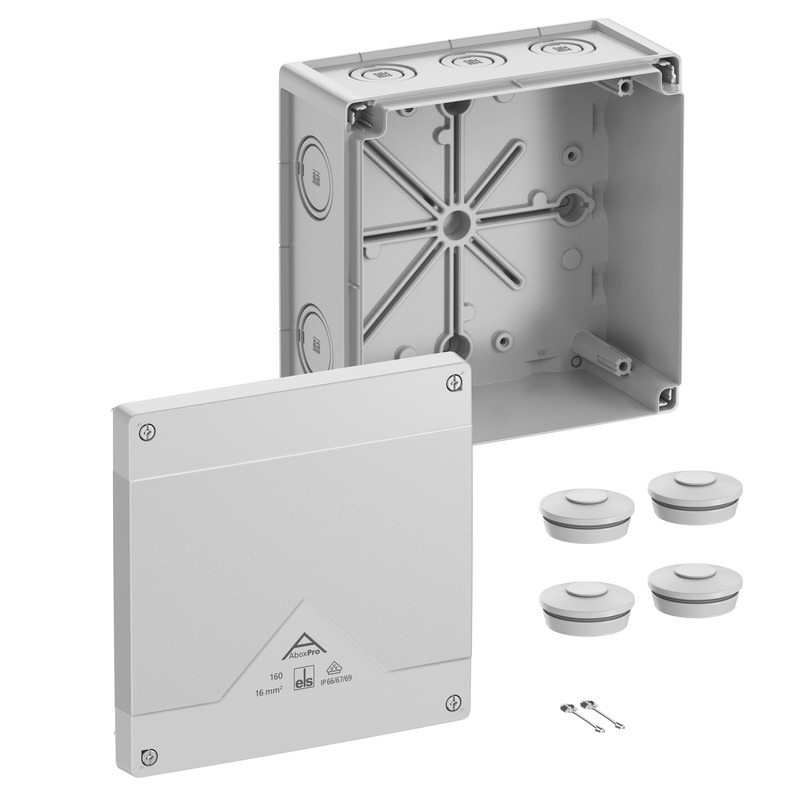

nye Afgreningskasse - Abox Pro 160-L

Afgreningskasse Abox Pro 160-L

  • Dimensioner : 182 x 182 x 90 mm
  • Dette: 41640001

grå, Ui=1000 V AC, uden klemmer



Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 16 mm², Certificeret iht. VDE...



Huskeliste
Detaljer

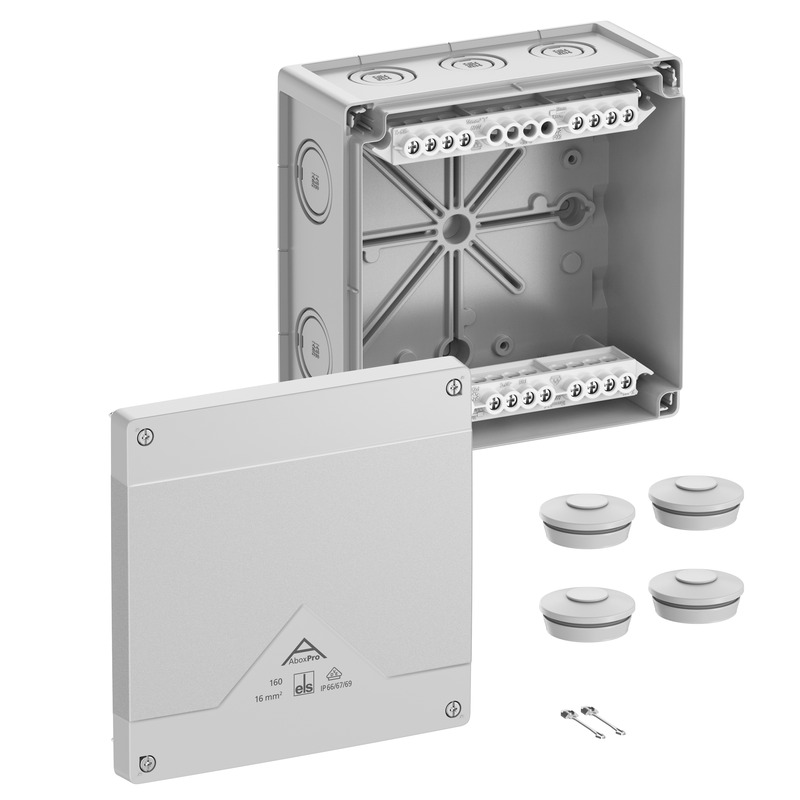

nye Afgreningskasse - Abox Pro 160-16²

Afgreningskasse Abox Pro 160-16²

  • Dimensioner : 182 x 182 x 90 mm
  • Dette: 41642001

grå, Ui=690 V AC, In=76 Amp., med højtliggende skrueklemme, 5-polet -...



Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 16 mm², Certificeret iht. VDE...



Huskeliste
Detaljer

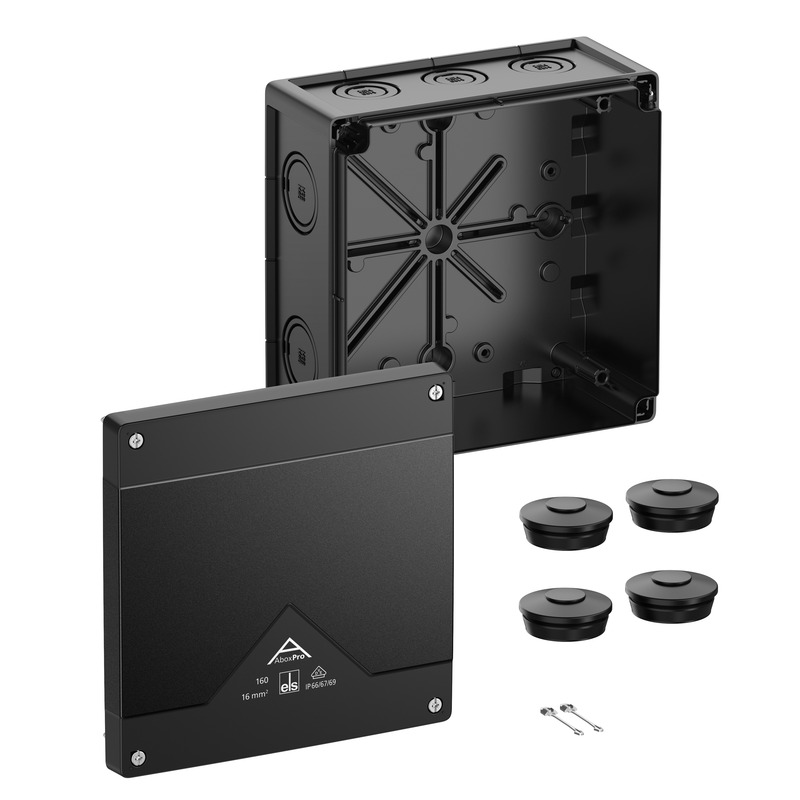

nye Afgreningskasse - Abox Pro 160-L/sw
