Abox Pro 350-35²/sw Abox Pro 350-35²/sw Abox Pro 350-35²/sw Abox Pro 350-35²/sw

Afgreningskasse

Abox Pro 350-35²/sw

Dette: 43502001 | Dimensioner: 252 x 252 x 120 mm

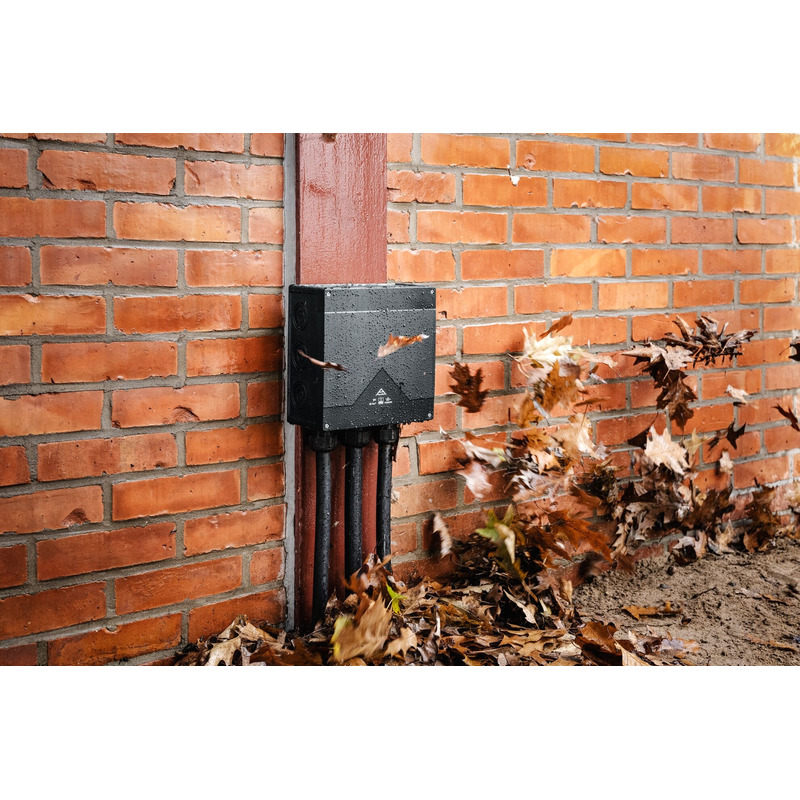

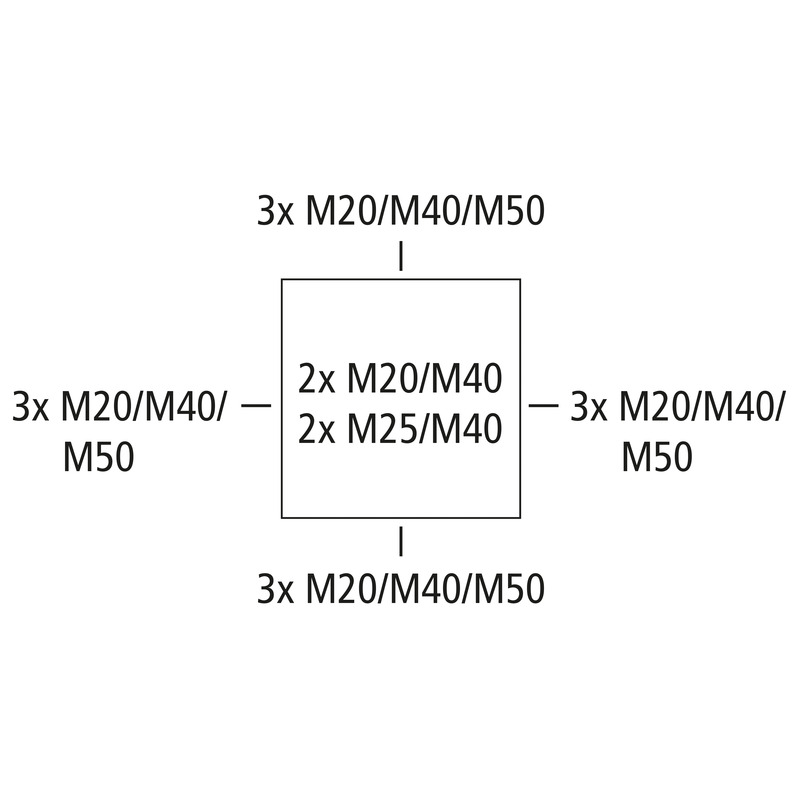

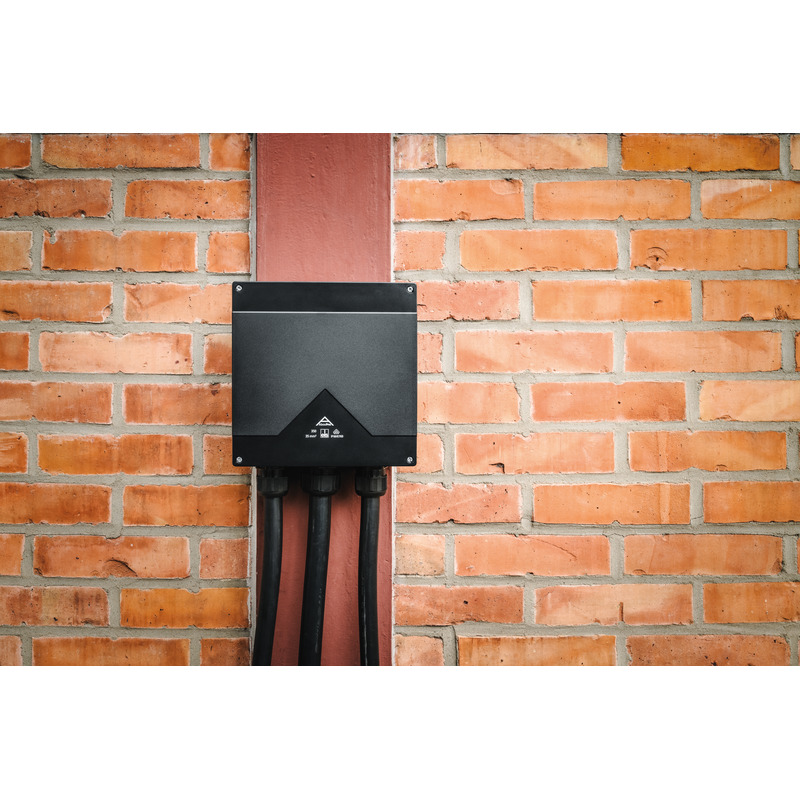

Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 35 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20/M25/M40/M50, (4 På bagsiden, 12 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og ubeskyttede områder udendørs

sort, Ui=690 V AC, In=125 Amp., med højtliggende skrueklemme, 5-polet - 35 mm², klembare tværsnit pr. pol: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm². 4 x 35 mm² Cu stiv / fleksibel med lederslutmuffe

Vedlagt tilbehør:
4 dobbeltmembranstudser IP66 M40 tætningsområde 17 - 28 mm, dækselholder

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
Dimensioneringsisolationsspænding DC 690 V
min. ledningstværsnit 10 mm²
maks. ledningstværsnit 35 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66/IP67/IP69
Mærkestrøm 125 Amp.
Klemmetype Skrueklemme
Antal poler 5

Farver

Farve underdel sort
Farve overdel sort

Mål

Bredde 252 mm
Længde 252 mm
Højde 120 mm
Indv. længde 236 mm
Indv. bredde 236 mm
Indv. højde 99 mm
Vægt 1.4651 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Slagstyrke IK09
plomberbar ja
Dækselskruens drejemoment 1.5 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Ubeskyttet udendørs område

Sales Information

EAN 4013902663330
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat, glasfiberforstærket
Materiale overdel Polycarbonat
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)
Kontrolmærke DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN pdf (5 MB)
Monteringsvejledning FR/ES pdf (5 MB)

Målblad

Måltegning pdf (5 MB)
Måltegning dwg (6 MB)
Måltegning dxf (29 MB)

Certifikat

DNV certifikat EN pdf (198 KB)
DLG Godkendelse DE pdf (1 MB)
CE Forklaring DE/EN/FR pdf (139 KB)
VDE certifikat DE/EN pdf (496 KB)
CE Forklaring DE/EN/PL pdf (141 KB)
UKCA Forklaring EN pdf (166 KB)
