Abox-i 700-70²/5

Abox-i 700-70²/5

Afgreningskasse

Abox-i 700-70²/5

Dette: 49047101 | Dimensioner: 440 x 320 x 179 mm

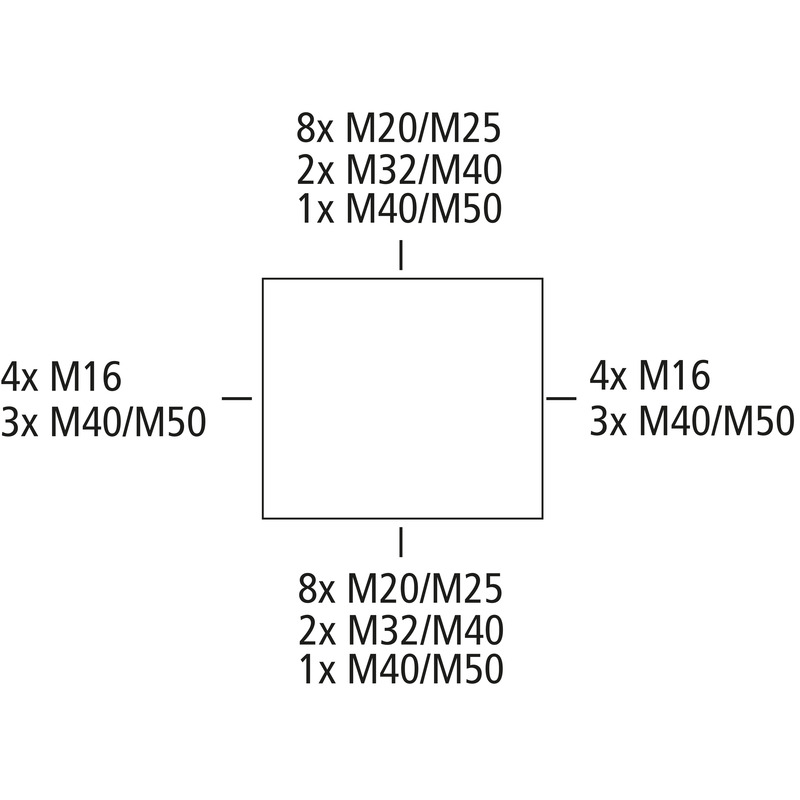

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 70 mm², U_i=690 V AC, Udslagsmembraner, M16/M20/M25/M32/M40/M50, (24 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

grå, med skrueklemme 5-polet - 70² (16-70²)

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
maks. ledningstværsnit	70 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP65
Antal poler	5
UL Type Rating	ingen angivelse

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	440 mm
Længde	320 mm
Højde	179 mm
Vægt	5.591 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
plomberbar	ja
Dækselskruens drejemoment	1.7 Nm
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902641949
Packing Unit Code	CT
ETIM Class	EC002600
Toldtarifnummer	85369095

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat, glasfiberforstærket
Materiale tætning	Polyurethan
Materiale dækselskruer	Polyamid, glasfiberforstærket

Download data blad

Download data blad

Målblad

Måltegning	dxf (8 MB)
Måltegning	pdf (717 KB)
Måltegning	dwg (1 MB)
Måltegning	jpg (1 MB)

Tilbehør

Klemmesten - Abox 700 KLS-70²

Klemmesten Abox 700 KLS-70²

Dimensioner : 220 x 150 x 30 mm
Dette: 84007001
