Abzweigkasten Abox Pro XT SLK-2,5² (40246001) Verbindungsdosen Innenbereich IP55
nye

Afgreningskasse

Abox Pro XT SLK-2,5²

Dette: 40246001 | Dimensioner: 92 x 92 x 60 mm

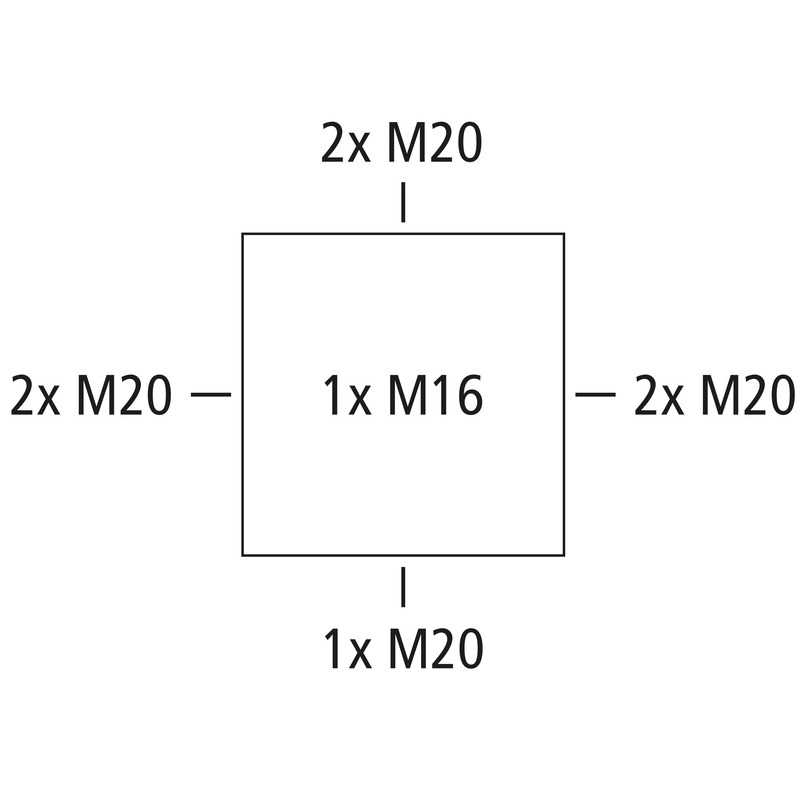

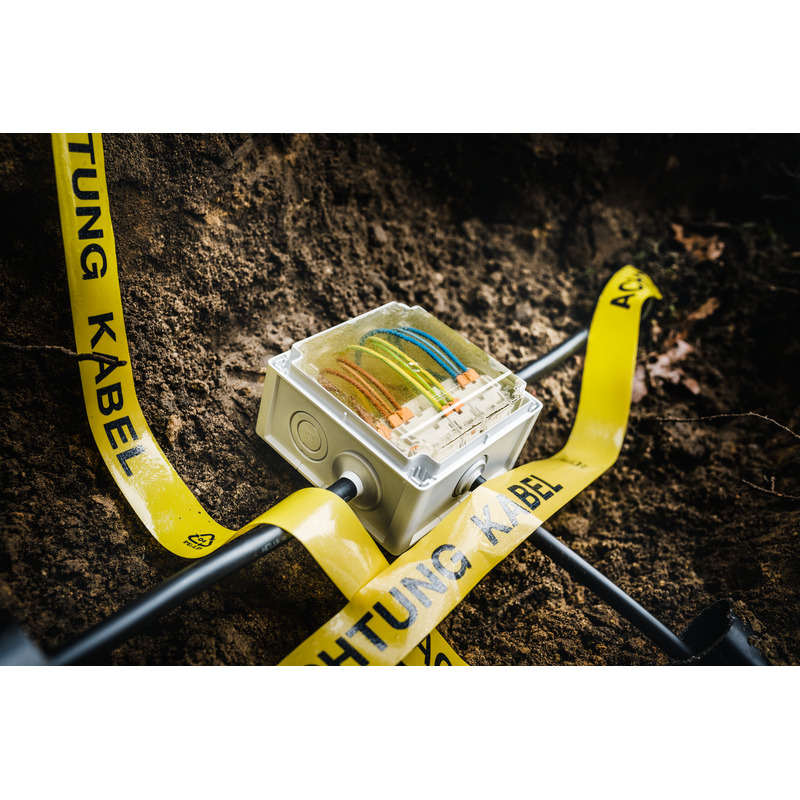

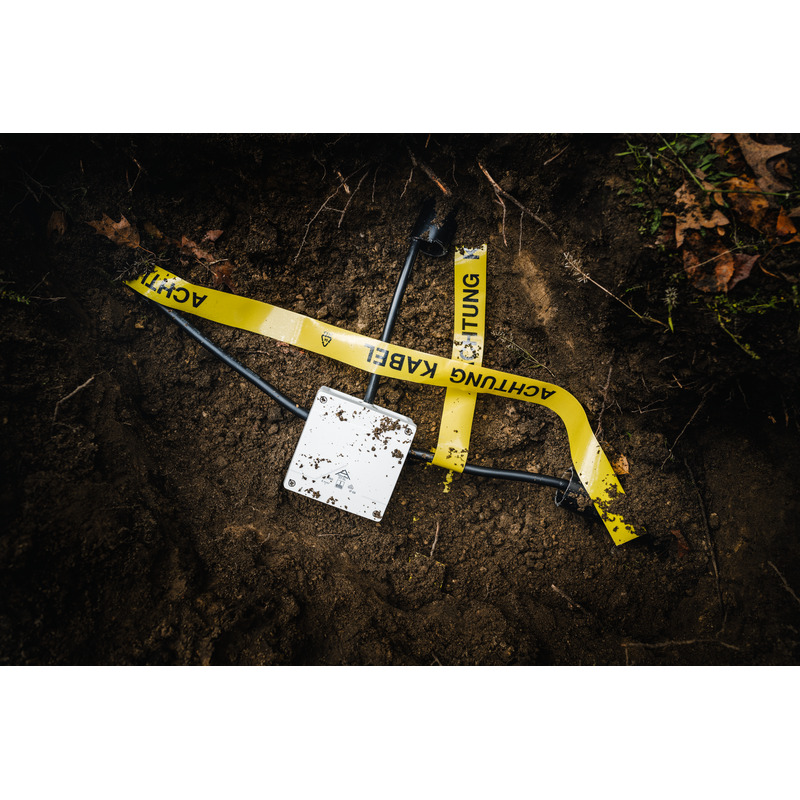

Afgreningskasse, med kapslingsklasse IP68, Nominelt tværsnit 2,5 mm², Ui=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Udslagsmembraner, M16/M20, (1 På bagsiden, 7 i siden), Indvendige fastgørelsessteder, med skruefri klemmer til indstøbning, til montering i områder med fare for oversvømmelse og i jorden, til installationer i industrimiljøer og beskyttede udendørs

grå, In=24 Amp., med 3 gulvfikserede, skruefri 3-leder-klemmer Wago 221-413 - 2,5 mm², klembare tværsnit pr. pol: 3 x 0,2 til 2,5 mm² stiv Cu og 3 x 0,14 til 2,5 mm² fleksibel Cu

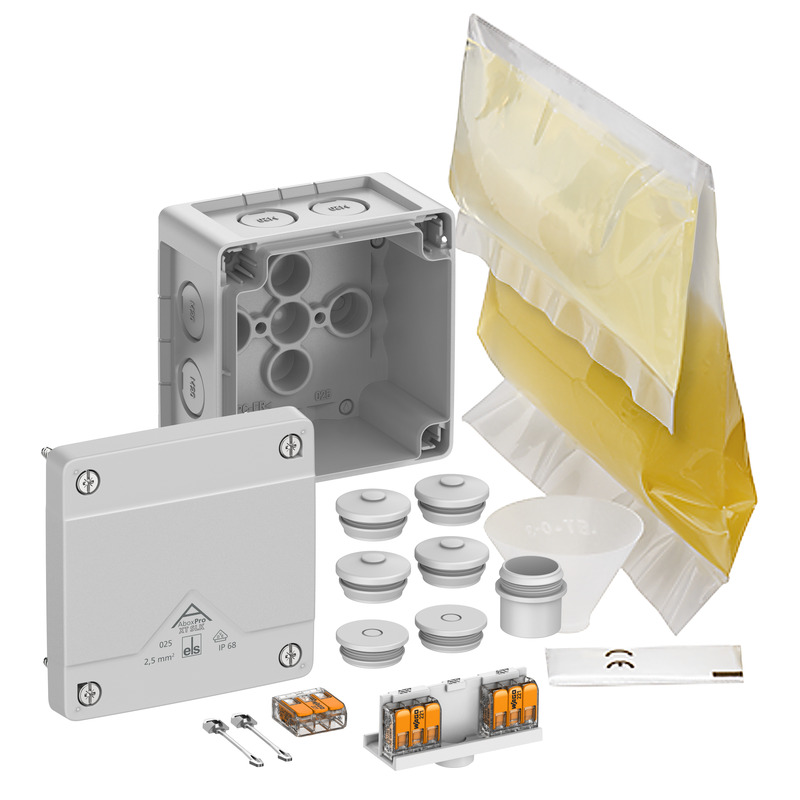

Vedlagt tilbehør:
4 dobbeltmembranstudser IP66 M20 tætningsområde 7 - 13 mm, 2 lukkepropper M20, 1 påbygningsstuds M20, dækselholder, 1 støbeharpikspose GHB Pro 1 med påfyldningstragt og engangshandsker

elektriske egenskaber

Dimensioneringsisolationsspænding AC 450 V
Dimensioneringsisolationsspænding DC 450 V
min. ledningstværsnit 0,2 mm²
maks. ledningstværsnit 2,5 mm²
Beskyttelsesklasse II
Kapslingsklasse IP68
Mærkestrøm 24 Amp.
Klemmetype skruefri
Antal poler 5

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 92 mm
Længde 92 mm
Højde 60 mm
Indv. længde 78 mm
Indv. bredde 78 mm
Indv. højde 40 mm
Vægt 0.514 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Slagstyrke IK09
plomberbar ja
Dækselskruens drejemoment 1.5 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C

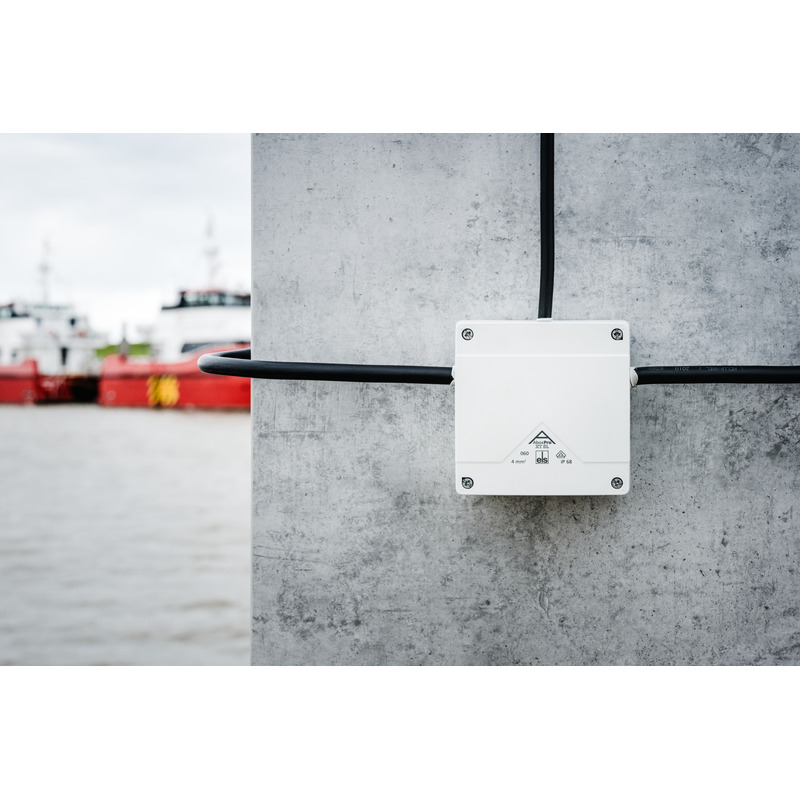

Installationssted Ubeskyttet udendørs område

Sales Information

EAN 4013902662500
Packing Unit Code CT
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning GHB DE/EN/FR/ES pdf (3 MB)
Monteringsvejledning DE/EN pdf (5 MB)
Monteringsvejledning FR/ES pdf (5 MB)

Målblad

Måltegning pdf (3 MB)
Måltegning dwg (3 MB)
Måltegning dxf (16 MB)

Sikkerhedsdatablad

Sikkerhedsdatablad EN pdf (774 KB)
Sikkerhedsdatablad DE pdf (470 KB)

Certifikat

CE Forklaring DE/EN/FR pdf (139 KB)
CE Forklaring DE/EN/PL pdf (142 KB)
VDE certifikat (DIN EN IEC 60670-1 / -22) DE/EN pdf (295 KB)
UKCA Forklaring EN pdf (166 KB)

Tilbehør

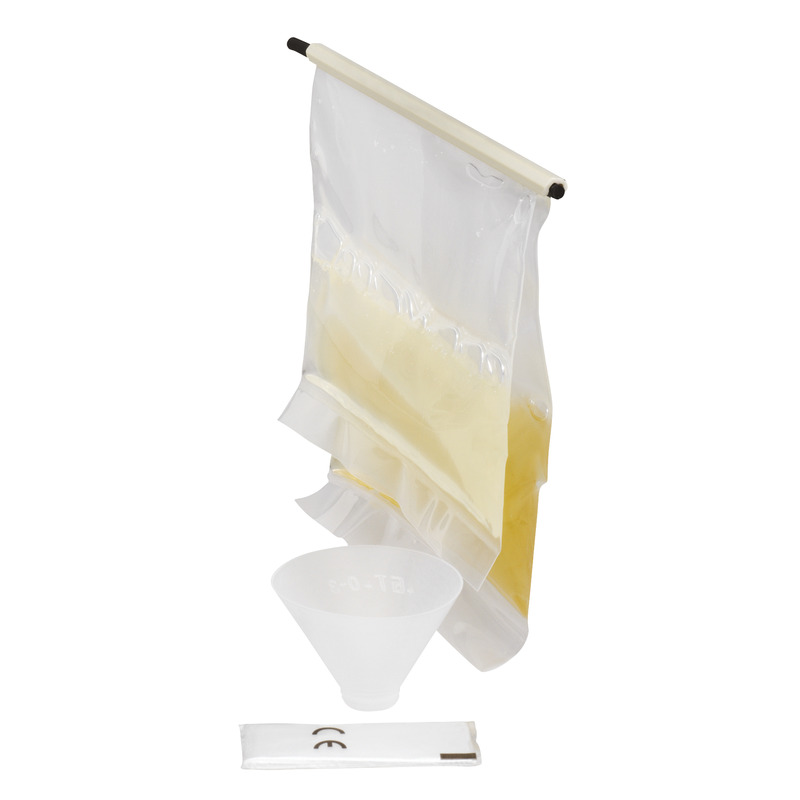

nye Støbeharpikspose - GHB Pro 1

Støbeharpikspose GHB Pro 1

  • Dimensioner : 165 x 260 x 34 mm
  • Dette: 49252101

til Abox Pro XT-2,5² og Abox Pro XT SLK-2,5², indhold 250 ml



Støbeharpikspose til Abox Pro XT og Abox Pro XT SL(K), uden markering med tragt og engangshandsker,...



Dobbeltmembrandstuds DMS M16

  • Dimensioner : 20,7 x 20,7 x 13,2 mm
  • Dette: 26041601

Tætningsområde 5 - 9 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26042001

Tætningsområde 7 - 13 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Kabelforskruning KVR M16-MGM

  • Dimensioner : 22 x 22 x 31 mm
  • Dette: 22741601

Tætningsområde 4 - 10 mm, Gevindlænge 8 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...
