Abox Pro XT SLK-4²

Dette: 40446001 | Dimensioner: 102 x 102 x 70 mm

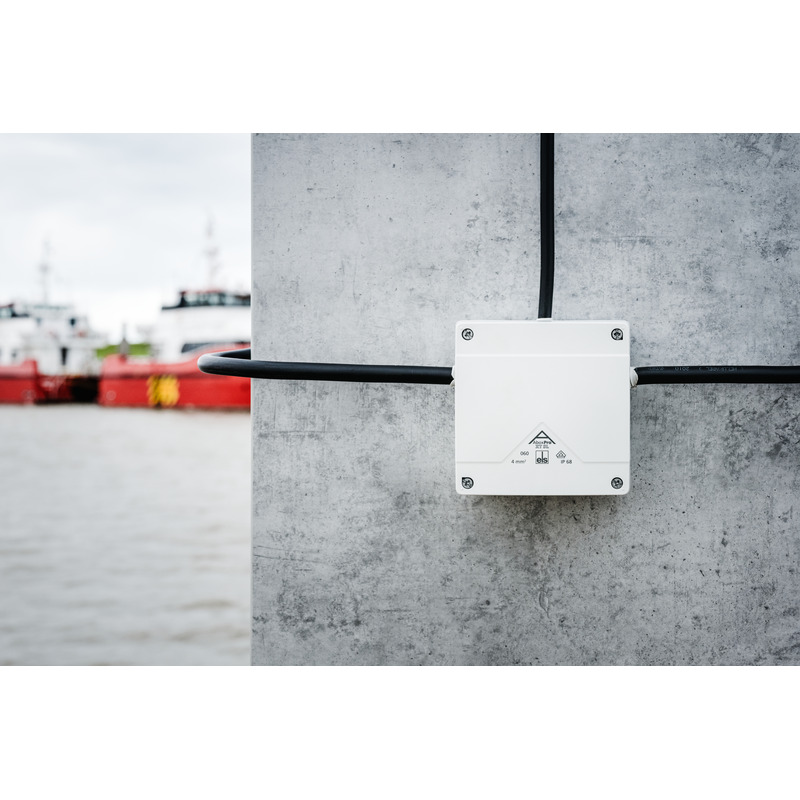

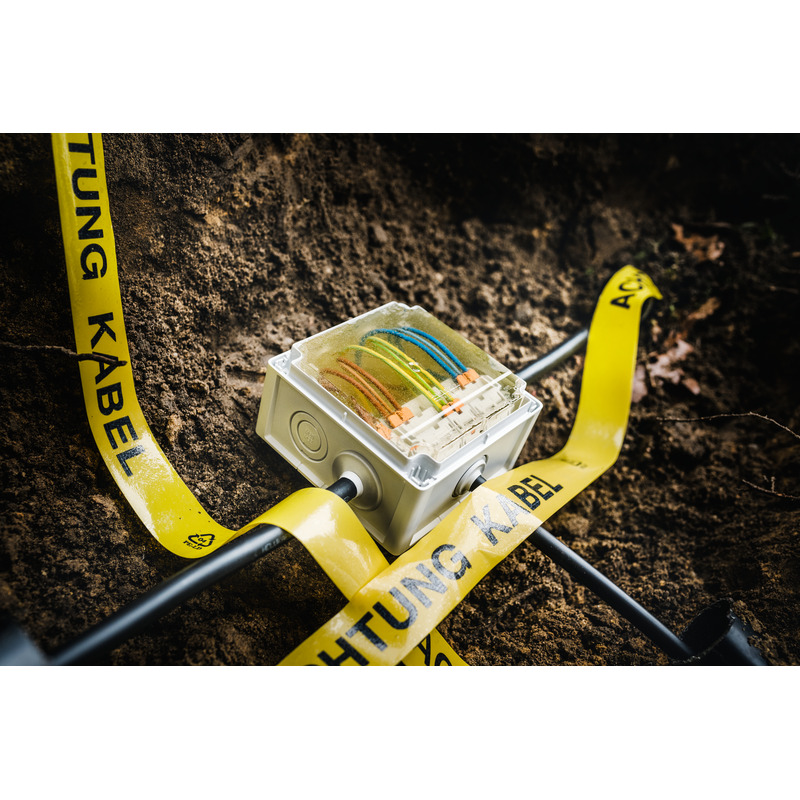

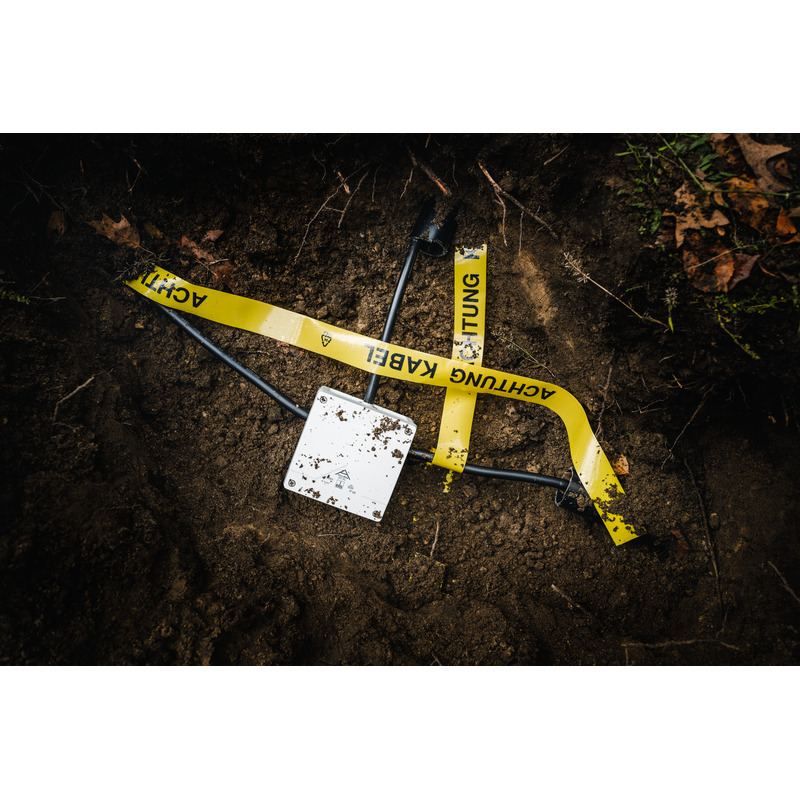

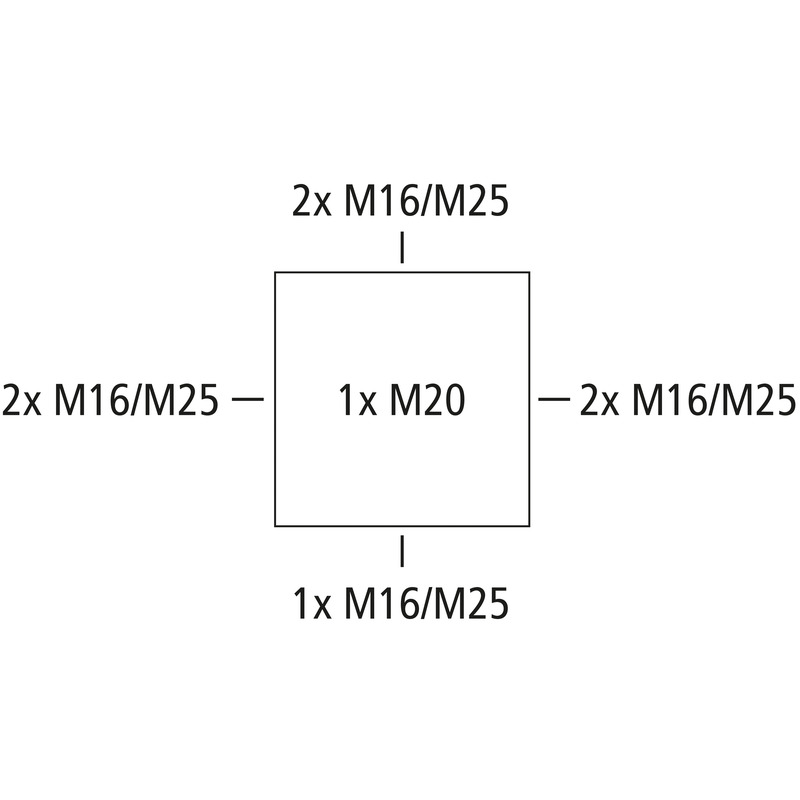

Afgreningskasse, med kapslingsklasse IP68, Nominelt tværsnit 4 mm², U_i=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Udslagsmembraner, M16/M20/M25, (1 På bagsiden, 7 i siden), Indvendige fastgørelsessteder, med skruefri klemmer til indstøbning, til montering i områder med fare for oversvømmelse og i jorden, til installationer i industrimiljøer og beskyttede udendørs

grå, I_n=32 Amp., med 5 gulvfikserede, skruefri 3-leder-klemmer Wago 221-413 - 4 mm², klembare tværsnit pr. pol: 3 x 0,2 til 4 mm² stiv Cu og 3 x 0,14 til 4 mm² fleksibel Cu

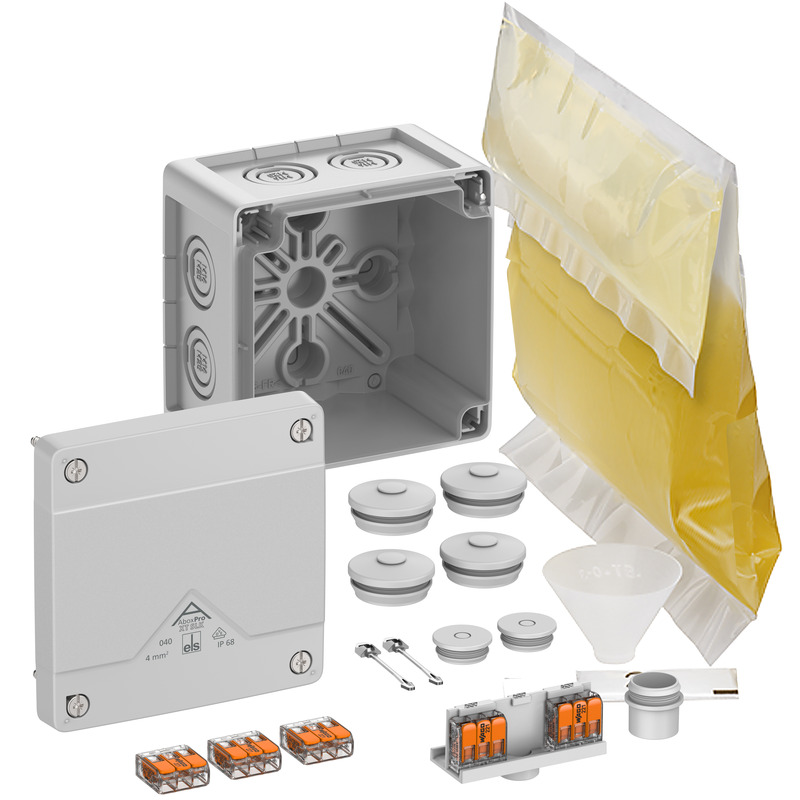

Vedlagt tilbehør:
4 dobbeltmembranstudser IP66 M25 tætningsområde 9 - 17 mm, 2 lukkepropper M25, 1 påbygningsstuds M25, dækselholder, 1 støbeharpikspose GHB Pro 2 med påfyldningstragt og engangshandsker

elektriske egenskaber

Dimensioneringsisolationsspænding AC	450 V
Dimensioneringsisolationsspænding DC	450 V
min. ledningstværsnit	0,2 mm²
maks. ledningstværsnit	4 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP68
Mærkestrøm	32 Amp.
Klemmetype	skruefri
Antal poler	5

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	102 mm
Længde	102 mm
Højde	70 mm
Indv. længde	88 mm
Indv. bredde	88 mm
Indv. højde	50 mm
Vægt	0.6722 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V0
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Slagstyrke	IK09
plomberbar	ja
Dækselskruens drejemoment	1.5 Nm
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C

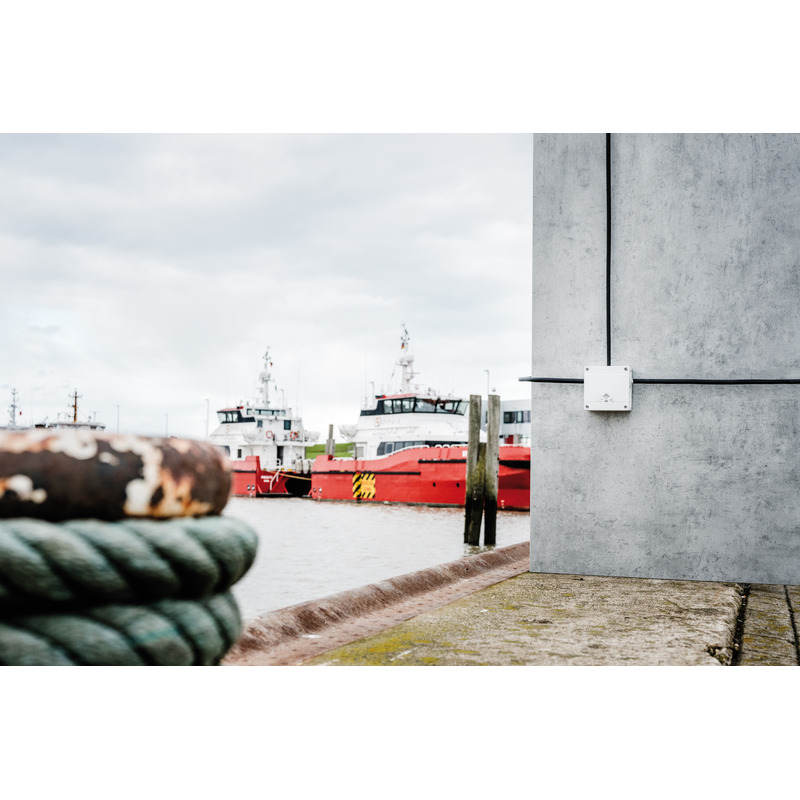

Installationssted	Ubeskyttet udendørs område

Sales Information

EAN	4013902664580
Packing Unit Code	CT
ETIM Class	EC002600
Toldtarifnummer	85369095

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat
Materiale tætning	Termoplastisk elastomer
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)
