Afgreningskasse

Abox Pro XT-10²

Dette: 41045001 | Dimensioner: 152 x 152 x 85 mm

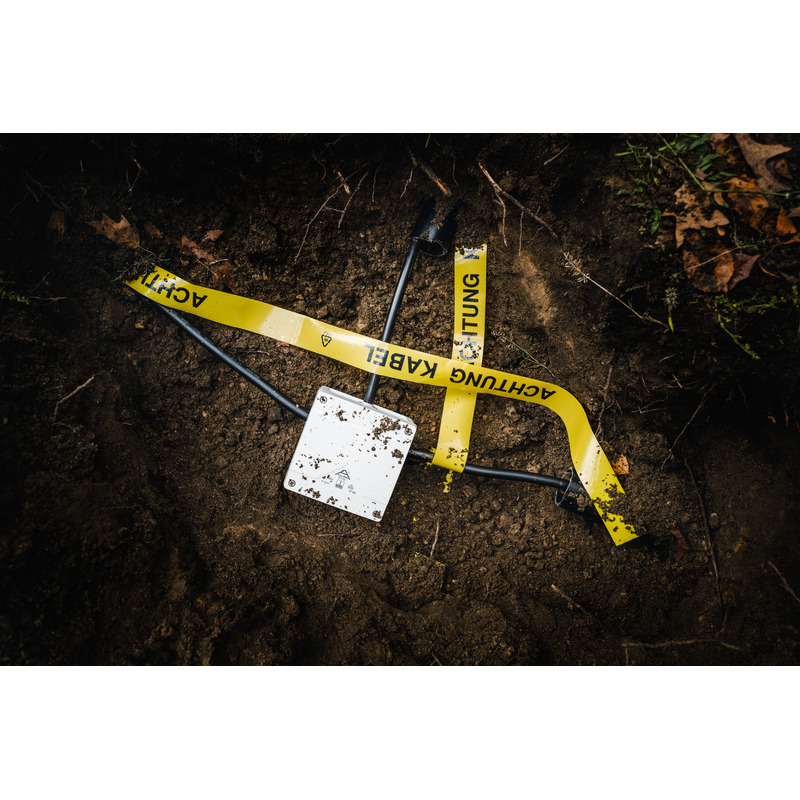

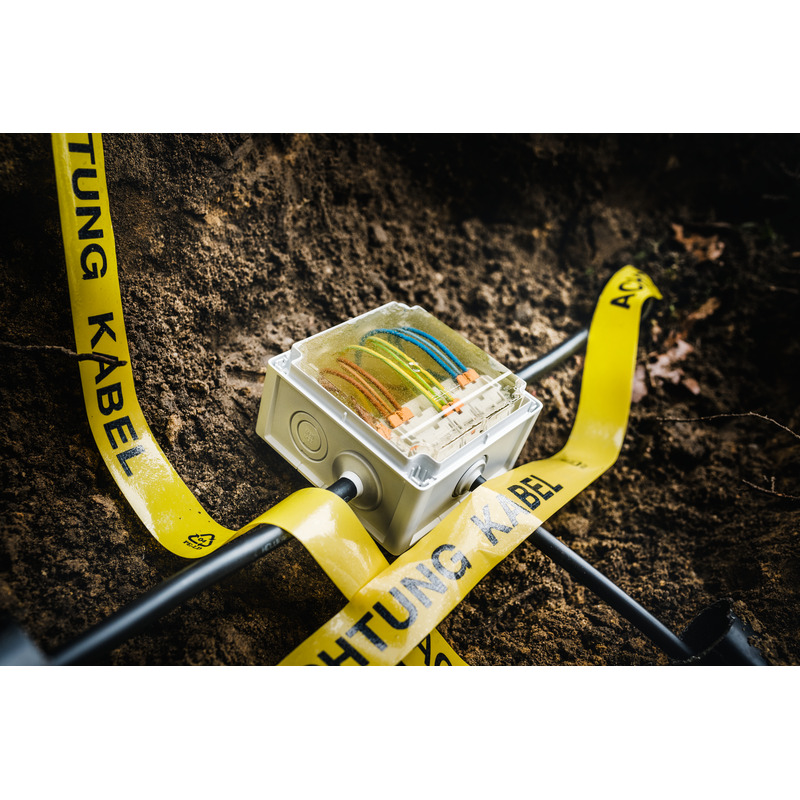

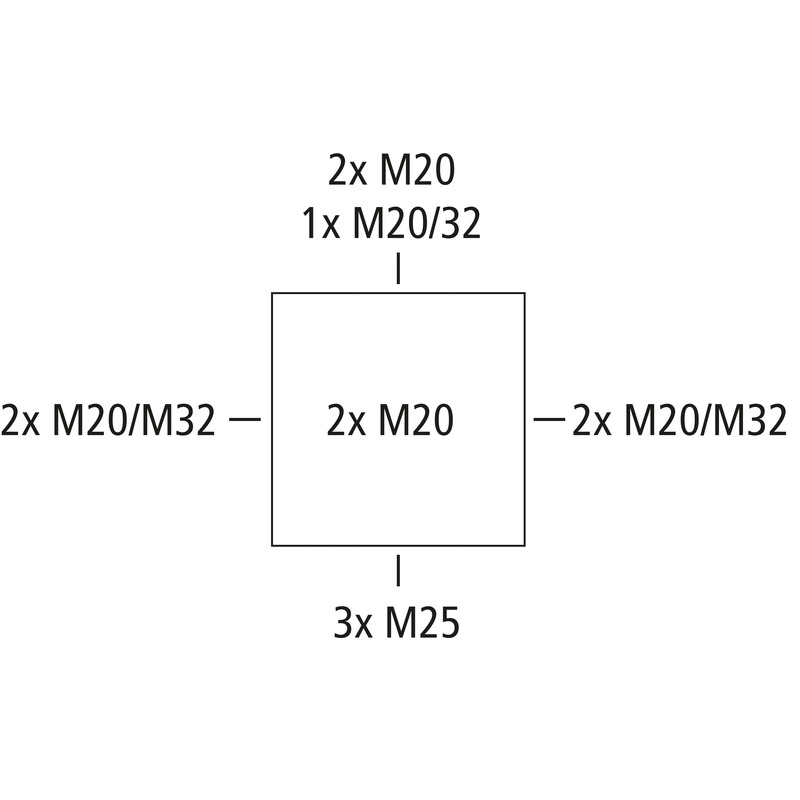

Afgreningskasse, med kapslingsklasse IP68, Nominelt tværsnit 10 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Udslagsmembraner, M20/M25/M32, (2 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, med skrueklemmer til indstøbning, til montering i områder med fare for oversvømmelser og i jord, til installationer i industrimiljøer og beskyttede områder udendørs

grå, In=57 Amp., med højtliggende skrueklemme, 5-polet - 10² mm, klembare tværsnit pr. pol: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm² Cu stiv / fleksibel med slutmuffe

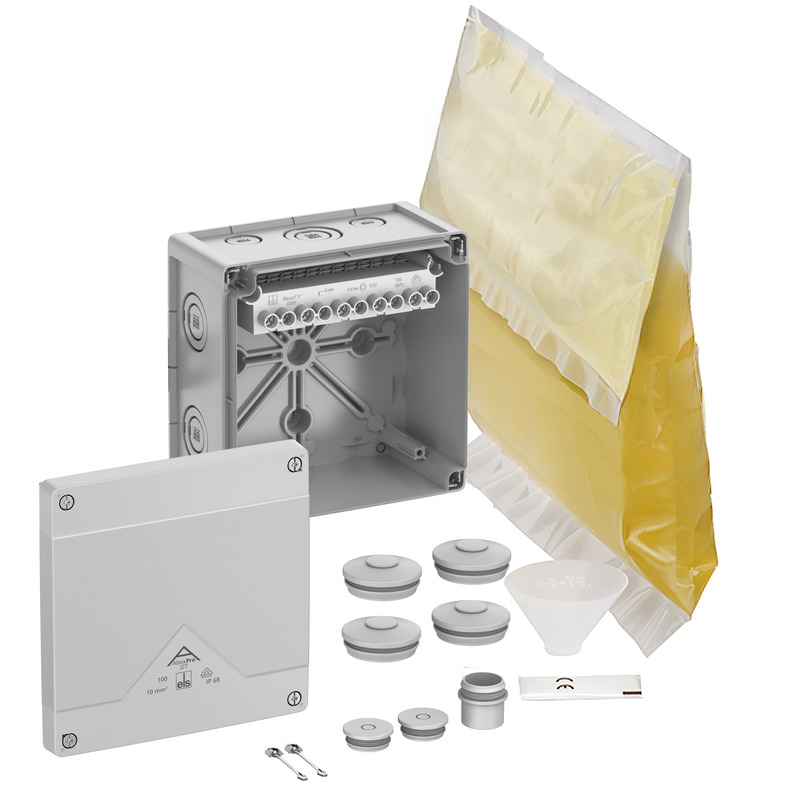

Vedlagt tilbehør:
4 dobbeltmembranstudser IP66 M32 tætningsområde 13 - 21 mm, 2 lukkepropper M20, 1 påbygningsstuds M20, dækselholder, 1 støbeharpikspose GHB Pro 4 med påfyldningstragt og engangshandsker

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
Dimensioneringsisolationsspænding DC 690 V
min. ledningstværsnit 4 mm²
maks. ledningstværsnit 10 mm²
Beskyttelsesklasse II
Kapslingsklasse IP68
Mærkestrøm 57 Amp.
Klemmetype Skrueklemme
Antal poler 5

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 152 mm
Længde 152 mm
Højde 85 mm
Indv. længde 137 mm
Indv. bredde 137 mm
Indv. højde 65 mm
Vægt 1.9057 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Slagstyrke IK09
plomberbar ja
Dækselskruens drejemoment 1.5 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C

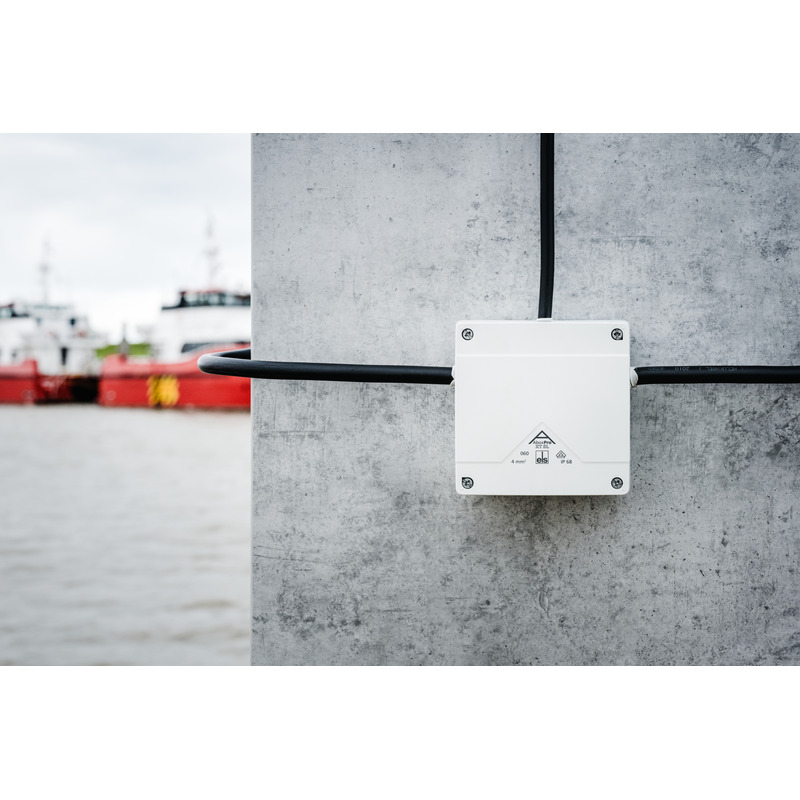

Installationssted Ubeskyttet udendørs område

Sales Information

EAN 4013902663705
Packing Unit Code CT
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning GHB DE/EN/FR/ES pdf (3 MB)
Monteringsvejledning FR/ES pdf (5 MB)
Monteringsvejledning DE/EN pdf (5 MB)

Målblad

Måltegning pdf (6 MB)
Måltegning dwg (8 MB)
Måltegning dxf (36 MB)

Sikkerhedsdatablad

Sikkerhedsdatablad EN pdf (774 KB)
Sikkerhedsdatablad DE pdf (470 KB)

Certifikat

CE Forklaring DE/EN/PL pdf (142 KB)
UKCA Forklaring EN pdf (166 KB)
VDE certifikat (DIN EN IEC 60670-1 / -22) DE/EN pdf (295 KB)
CE Forklaring DE/EN/FR pdf (139 KB)
