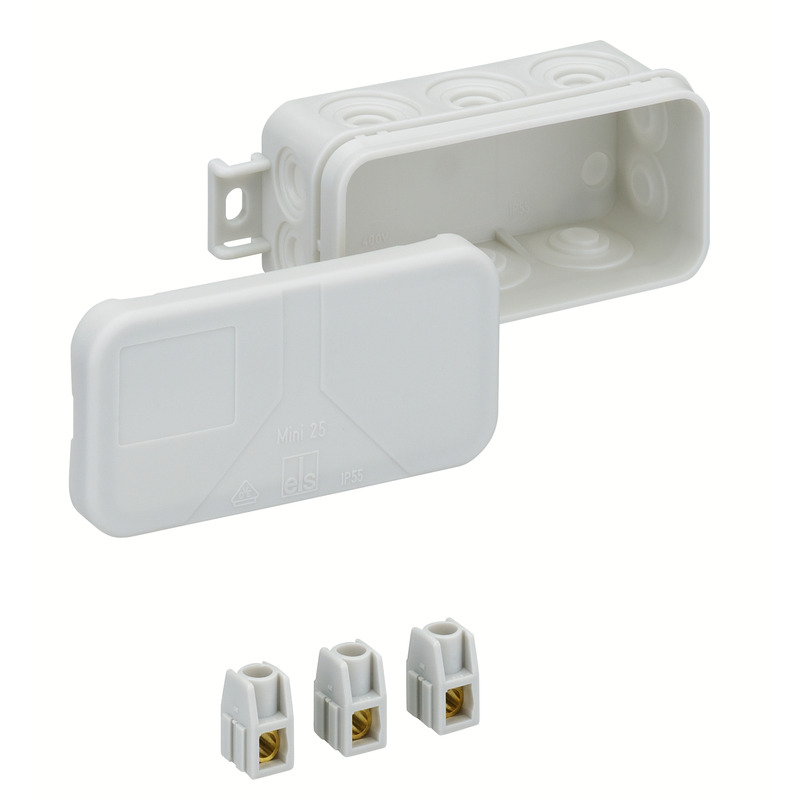

Abzweigdose Mini 25-2,5² (31040801) Standard indendørs installation: Spelsberg

Afgreningskasse

Mini 25-2,5²

Dette: 31040801 | Dimensioner: 89 x 43 x 38 mm

Afgreningskasse, med kapslingsklasse IP55, Nominelt tværsnit 2,5 mm², Ui=400 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), selvtættende indføringsmembraner, Tætningsområde 8,2 - 12,5 mm, (2 På bagsiden, 10 i siden), Udvendige fastgørelsessteder, til standardinstallationer indendørs

grå, In=24 Amp., med 5 skrueklemmer, der kan opstilles på række 2,5 mm² (5 x1² / 5 x 1,5² / 3 x 2,5²)

elektriske egenskaber

Dimensioneringsisolationsspænding AC 400 V
maks. ledningstværsnit 2,5 mm²
Beskyttelsesklasse II
Kapslingsklasse IP55
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 89 mm
Længde 43 mm
Højde 38 mm
Vægt 0.035 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

til tætningsområde min. 8.2 mm
til tætningsområde maks. 12.5 mm
Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK07
plomberbar nej
Fastgørelse Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Indendørs område

Sales Information

EAN 4013902852635
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polyethylen
Materiale overdel Polypropylen

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Målblad

Måltegning pdf (351 KB)
Måltegning dwg (404 KB)
Måltegning dxf (2 MB)

Certifikat

CE Forklaring DE/EN/PL pdf (142 KB)
VDE certifikat (EN 60670) DE/EN pdf (301 KB)
CE Forklaring DE/EN/FR pdf (139 KB)
UKCA Forklaring EN pdf (168 KB)

Tilbehør

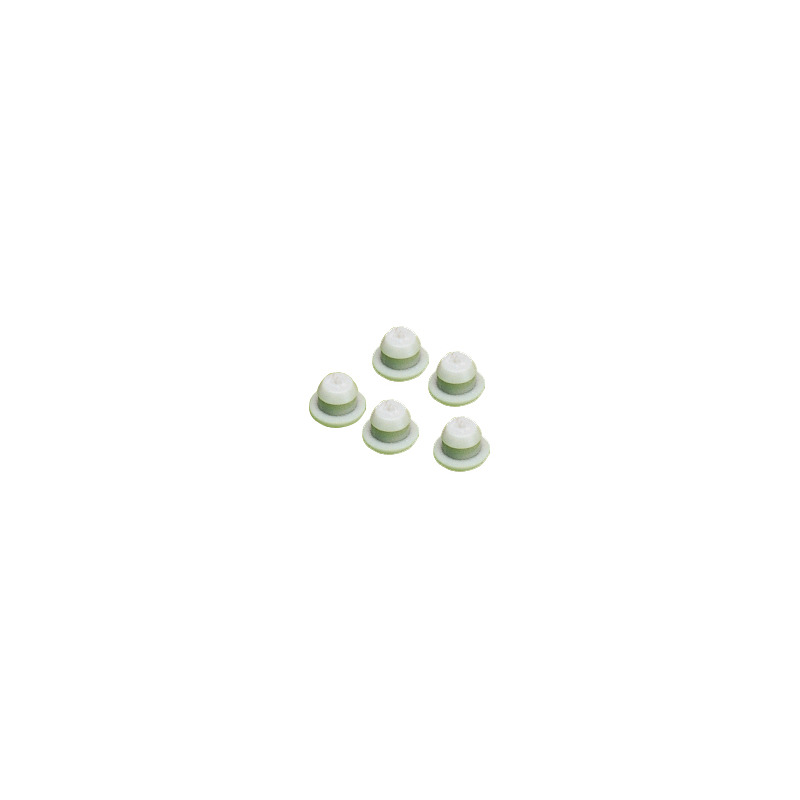

Propper VST RR

  • Dimensioner : 11,3 x 11,3 x 7 mm
  • Dette: 30040701

grå



Propper, til senere lukning af allerede åbnede indføringer til forbindelsesdåser i den røde serie



nye Monteringssæt - KTB 1

Monteringssæt KTB 1

  • Dimensioner : 17 x 30 x 14 mm
  • Dette: 89600901



Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en...



CAD-data

CAD-data Download 3D-CAD-data

Din anmodning

Dine oplysninger

Companydata

CAD-format

Produkt tekst

Lignende produkter

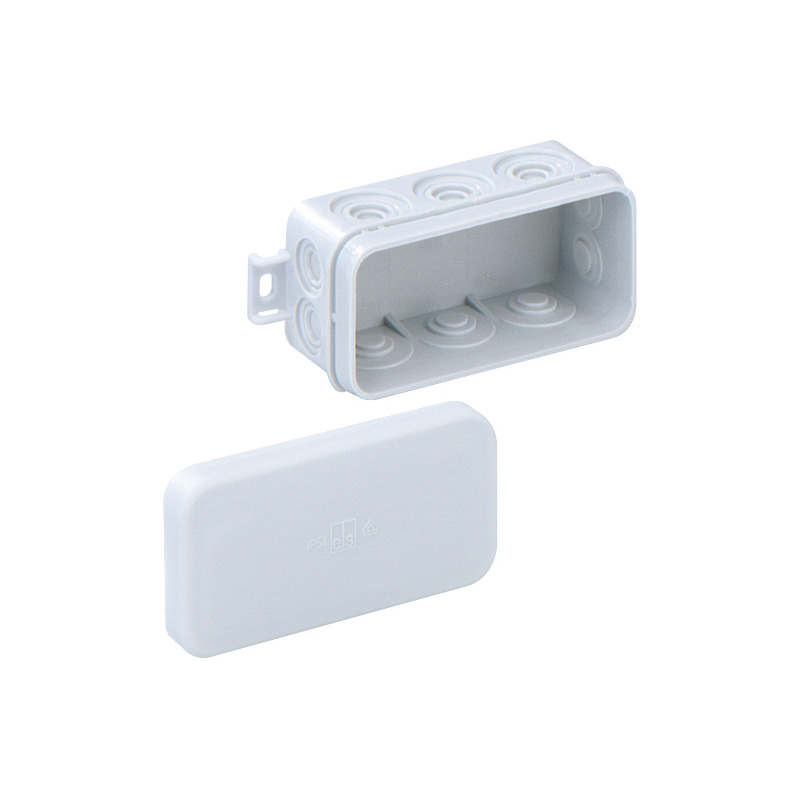

Afgreningskasse Mini 25-L

  • Dimensioner : 89 x 43 x 38 mm
  • Dette: 31090801

grå, uden klemmer



Afgreningskasse, med kapslingsklasse IP55, Nominelt tværsnit 2,5 mm², Ui=400 V AC, Certificeret iht....

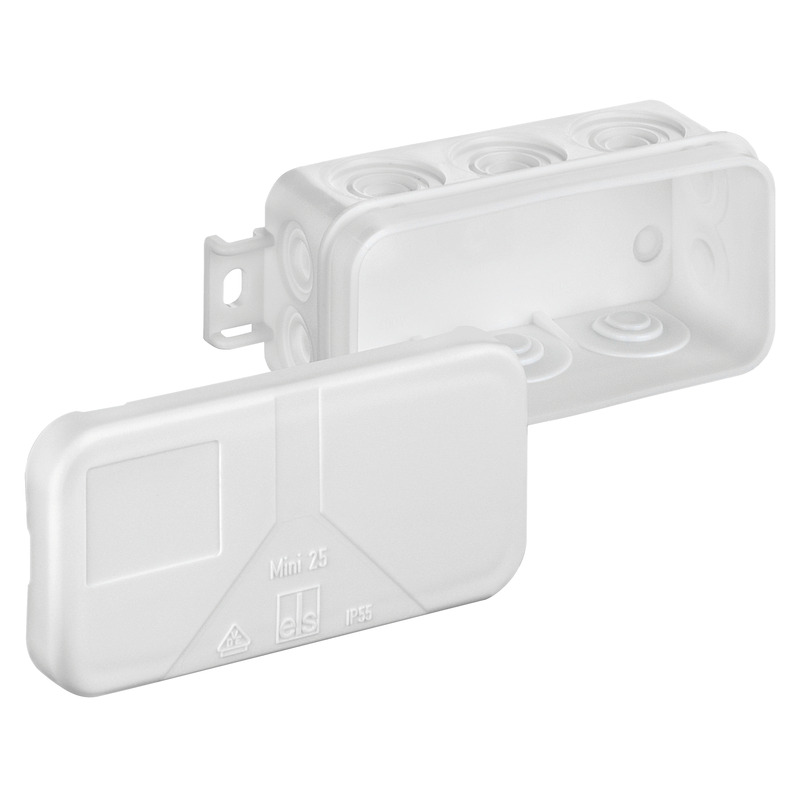

Afgreningskasse Mini 25-L/w

  • Dimensioner : 89 x 43 x 38 mm
  • Dette: 31060801

hvid, uden klemmer



Afgreningskasse, med kapslingsklasse IP55, Nominelt tværsnit 2,5 mm², Ui=400 V AC, Certificeret iht....

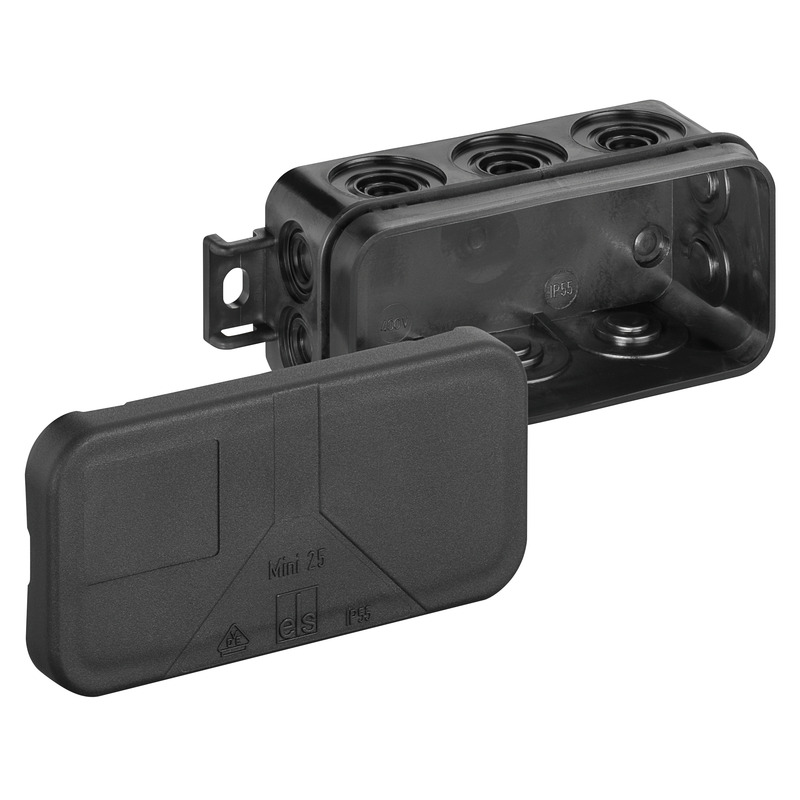

Afgreningskasse Mini 25-L/sw

  • Dimensioner : 89 x 43 x 38 mm
  • Dette: 31010801

sort, uden klemmer



Afgreningskasse, med kapslingsklasse IP55, Nominelt tværsnit 2,5 mm², Ui=400 V AC, Certificeret iht....

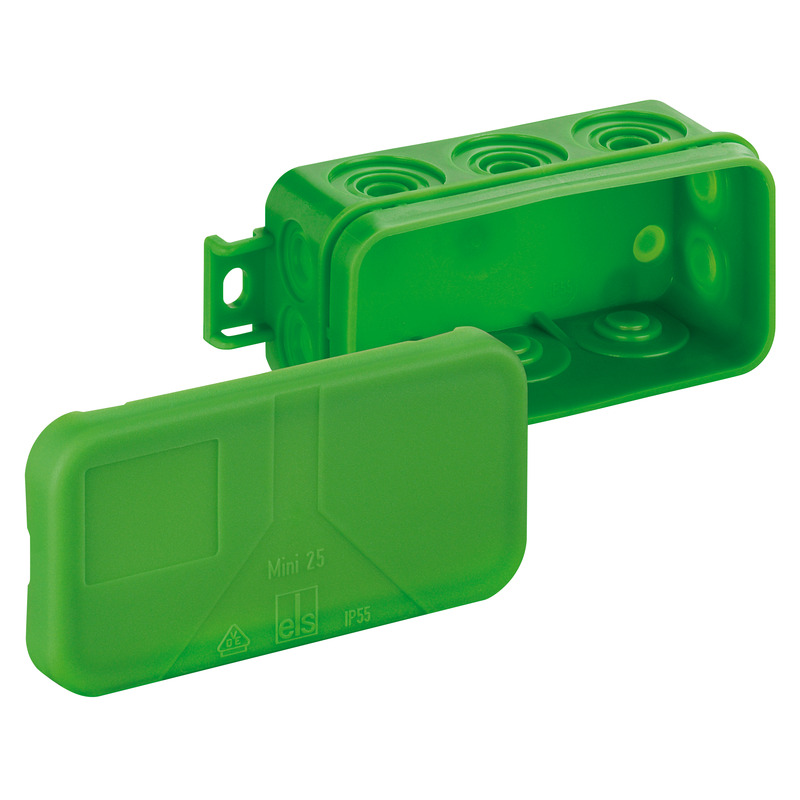

Afgreningskasse Mini 25-L/gn

  • Dimensioner : 89 x 43 x 38 mm
  • Dette: 31050801

grøn, uden klemmer



Afgreningskasse, med kapslingsklasse IP55, Nominelt tværsnit 2,5 mm², Ui=400 V AC, Certificeret iht....

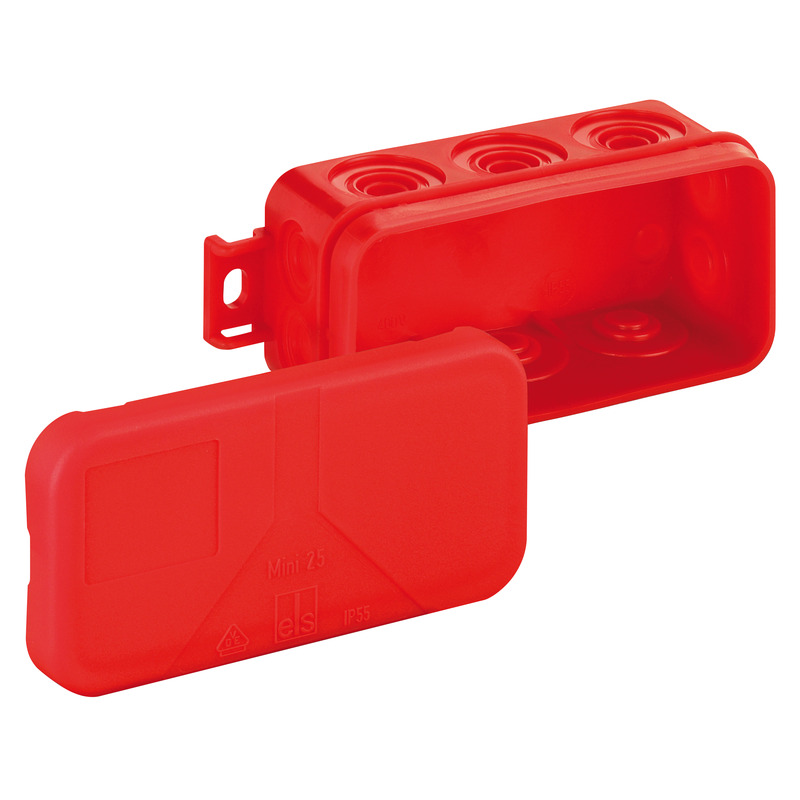

Afgreningskasse Mini 25 SB-L

  • Dimensioner : 89 x 43 x 38 mm
  • Dette: 31070801

rød, uden klemmer



Afgreningskasse, med kapslingsklasse IP55, Nominelt tværsnit 2,5 mm², Ui=400 V AC, Certificeret iht....
