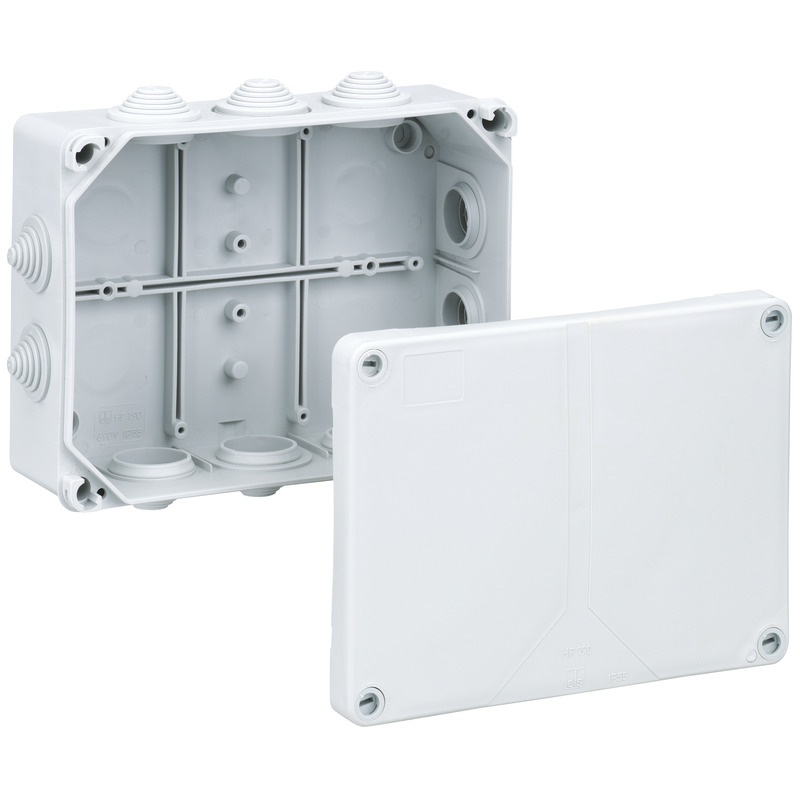

HP 190-L HP 190-L

Afgreningskasse

HP 190-L

Dette: 32699001 | Dimensioner: 199 x 149 x 77 mm

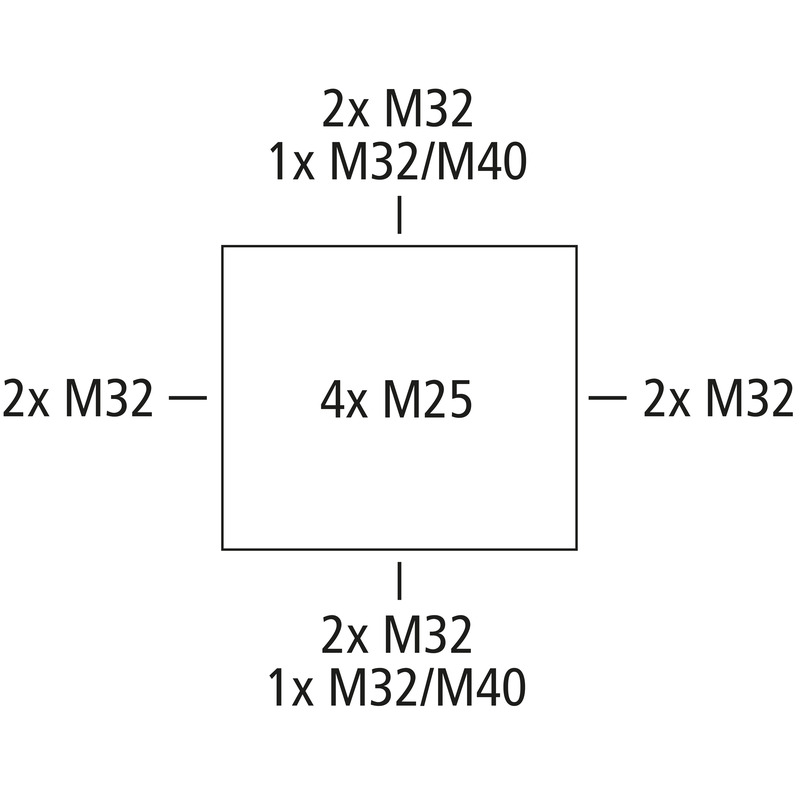

Afgreningskasse, med kapslingsklasse IP55, Nominelt tværsnit 16 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Trinnippel, M25/M32/M40, Tætningsområde 13 - 26,5 mm, (4 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs

grå, uden klemmer

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
maks. ledningstværsnit 16 mm²
Beskyttelsesklasse II
Kapslingsklasse IP55
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 199 mm
Længde 149 mm
Højde 77 mm
Indv. længde 140 mm
Indv. bredde 190 mm
Indv. højde 70 mm
Vægt 0.31 kg

Materialeegenskaber

UV-bestandig nej
halogenfri nej

mekaniske egenskaber

til tætningsområde min. 13 mm
til tætningsområde maks. 26.5 mm
Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK07
plomberbar nej
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Indendørs område

Sales Information

EAN 4013902940073
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85389099

Materiale

Materiale underdel Polypropylen
Materiale overdel Polypropylen

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES pdf (550 KB)

Målblad

Måltegning pdf (1 MB)
Måltegning dwg (2 MB)
Måltegning dxf (8 MB)

Certifikat

UKCA Forklaring EN pdf (48 KB)
CE Forklaring DE/EN/PL pdf (311 KB)
VDE certifikat DE/EN pdf (606 KB)
CE Forklaring DE/EN/FR pdf (218 KB)

Tilbehør

Kombisæt - KS M25

Kombisæt KS M25

  • Dimensioner : 36 x 32 x 27 mm
  • Dette: 19202501

Gevindlænge 19 mm



Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...



Huskeliste
Detaljer
Kombisæt - KS M25-gro

Kombisæt KS M25-gro

  • Dimensioner : 36 x 32 x 22 mm
  • Dette: 19202601

Gevindlænge 22 mm



Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...



Huskeliste
Detaljer
Monteringsplade - TK MPI-1811

Monteringsplade TK MPI-1811

  • Dimensioner : 150 x 90 x 2,5 mm
  • Dette: 19500601

TK PS / TK PC 1811



Monteringsplade af melaninbelagt isoleringsmateriale, tykkelse 2,5 mm, inkl. fastgørelsesskruer, grå



Huskeliste
Detaljer
Standardskinne - NS 35-106

Standardskinne NS 35-106

  • Dimensioner : 35 x 106,0 x 7,5 mm
  • Dette: 19810601

til TK 1309, TK 1313 og Abox/Abox-i 100, længde 106 mm



DIN skinner iht. DIN EN 50 022-35 x 7,5 mm, inkl. skruer



Huskeliste
Detaljer
Standardskinne - NS 35-144

Standardskinne NS 35-144

  • Dimensioner : 35 x 144,0 x 7,5 mm
  • Dette: 19814401

TK PS/PC 1809/1811/1813/1818/2518



DIN skinner iht. DIN EN 50 022-35 x 7,5 mm, inkl. skruer



Huskeliste
Detaljer
Trinnippel - SNI M25

Trinnippel SNI M25

  • Dimensioner : 30 x 30 x 19 mm
  • Dette: 21642501

Tætningsområde 5 - 21 mm



Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...



Huskeliste
Detaljer
Trinnippel - SNI M40

Trinnippel SNI M40

  • Dimensioner : 45 x 45 x 24 mm
  • Dette: 21644001

Tætningsområde 14 - 54 mm



Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...



Huskeliste
Detaljer
Kabelforskruning - KVR M25-MGM/sw

Kabelforskruning KVR M25-MGM/sw

  • Dimensioner : 31,5 x 31,5 x 44 mm
  • Dette: 22702501

Tætningsområde 9 - 16 mm, Gevindlænge 11 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M40-MGM/sw

Kabelforskruning KVR M40-MGM/sw

  • Dimensioner : 50 x 50 x 54 mm
  • Dette: 22704001

Tætningsområde 16 - 28 mm, Gevindlænge 11 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Påbygningsstuds - AST M25

Påbygningsstuds AST M25

  • Dimensioner : 29,5 x 29,5 x 22,6 mm
  • Dette: 23042501

Tætningsområde 9 - 18,5 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Påbygningsstuds - AST M40

Påbygningsstuds AST M40

  • Dimensioner : 46,5 x 46,5 x 25,6 mm
  • Dette: 23044001

Tætningsområde 17 - 30 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Denne artikel er arkiveret!

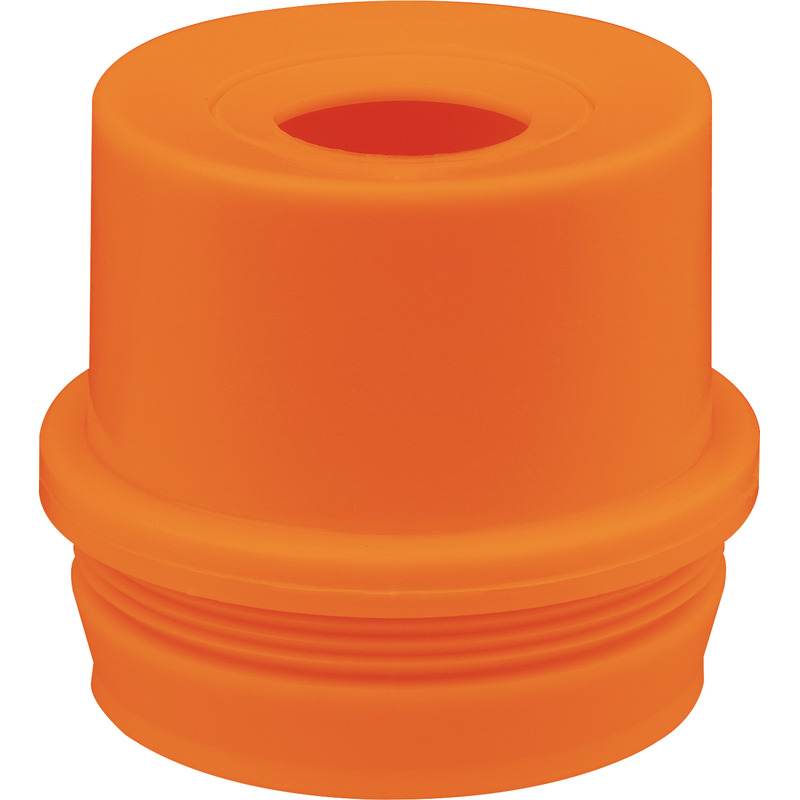

Påbygningsstuds - AST M25/or

Påbygningsstuds AST M25/or

  • Dette: 23062501

Tætningsområde 9 - 18 mm



Påbygningsstuds IP54, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Denne artikel er arkiveret!
Påbygningsstuds - AST M40/or

Påbygningsstuds AST M40/or

  • Dette: 23064001

Tætningsområde 17 - 30 mm



Påbygningsstuds IP54, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Propper - VST M25

Propper VST M25

  • Dimensioner : 29,5 x 29,5 x 14,1 mm
  • Dette: 23142501

Tætningsområde 9 - 16 mm



Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Propper - VST M40

Propper VST M40

  • Dimensioner : 44,5 x 44,5 x 14,6 mm
  • Dette: 23144001

Tætningsområde 17 - 30 mm



Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Denne artikel er arkiveret!
Propper - VST M25/or

Propper VST M25/or

  • Dimensioner : 29,5 x 29,5 x 14,1 mm
  • Dette: 23162501



Lukkeprop med lukket tætningsmembran. Er nødvendige, når DAL 1/DAL 2 kombineres efter hinanden, til...



Huskeliste
Detaljer
Denne artikel er arkiveret!
Propper - VST M40/or

Propper VST M40/or

  • Dimensioner : 44,5 x 44,5 x 14,6 mm
  • Dette: 23164001



Lukkeprop med lukket tætningsmembran. Er nødvendige, når DAL 1/DAL 2 kombineres efter hinanden, til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M25/sw

Dobbeltmembrandstuds DMS M25/sw

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26002501

Tætningsområde 9 - 17 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M25/w

Dobbeltmembrandstuds DMS M25/w

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26012501

Tætningsområde 9 - 17 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M25

Dobbeltmembrandstuds DMS M25

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26042501

Tætningsområde 9 - 17 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Rørstuds - RST M25

Rørstuds RST M25

  • Dimensioner : 36 x 32 x 38 mm
  • Dette: 28842501

til rør med udvendig diameter på 25 mm



Rørstuds til optagelse af glatte rør, med kontramøtrik, polystyrol, grå



Huskeliste
Detaljer
Denne artikel er arkiveret!
Klemmesten - WK 100 KLS-10²

Klemmesten WK 100 KLS-10²

  • Dimensioner : 33 x 96 x 26,5 mm
  • Dette: 46051001

5x10 mm², til K15, K3-, K4-EK-kasser



Forbindelsesklemme, Ui = 400 V/690 V



Huskeliste
Detaljer
nye Monteringssæt - KTB 1

Monteringssæt KTB 1

  • Dimensioner : 17 x 30 x 14 mm
  • Dette: 89600901



Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en...



Huskeliste
Detaljer
