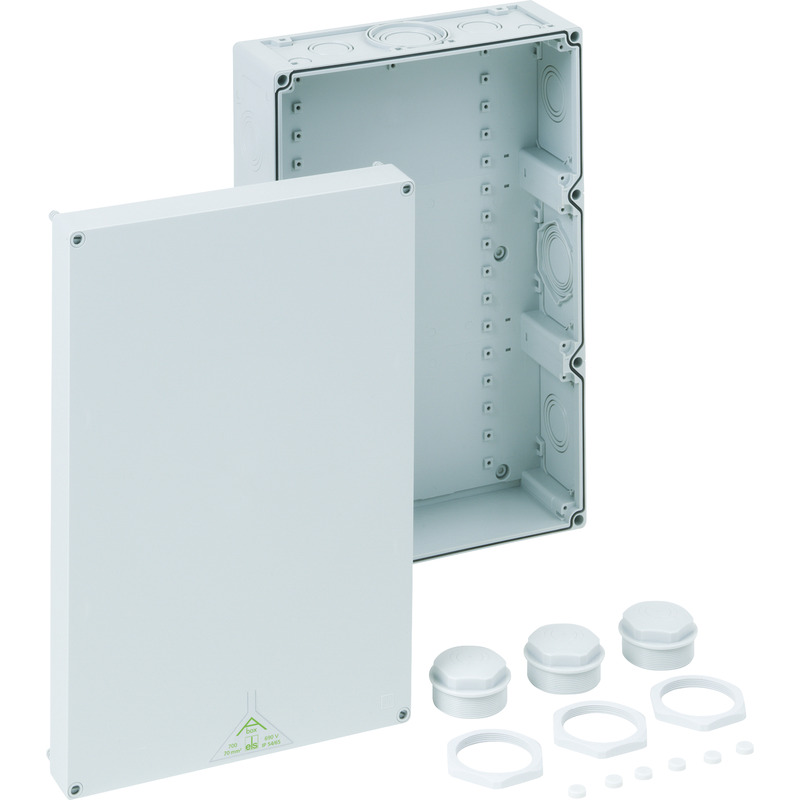

Afgreningskasse

Abox 700-L

Dette: 87091001 | Dimensioner: 300 x 450 x 132 mm

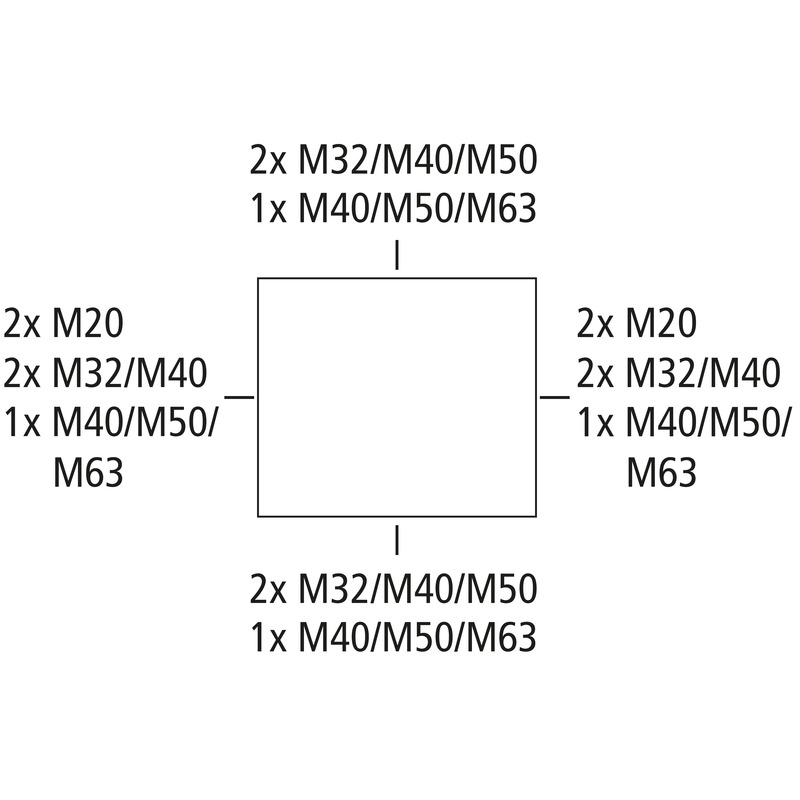

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 70 mm², U_i=690 V AC, Udslagsmembraner, M20/M32/M40/M50/M63, (16 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs

grå, uden klemmer

Vedlagt tilbehør:
3 nippelstuds med kontramøtrik IP54 M63 tætningsområde 24 - 43 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
maks. ledningstværsnit	70 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP54/IP65
UL Type Rating	ingen angivelse

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	300 mm
Længde	450 mm
Højde	132 mm
Vægt	1.98 kg

Materialeegenskaber

UV-bestandig	nej
halogenfri	ja
Brandbarhedsklasse iht. UL94	HB
Glødetrådsstyrke iht. EN 60695-2-11	650 °C

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK07
plomberbar	ja
Dækselskruens drejemoment	1 Nm
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	40 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Indendørs område

Sales Information

EAN	4013902111190
Packing Unit Code	CT
ETIM Class	EC002600
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polystyrol
Materiale overdel	Polystyrol
Materiale dækselskruer	Polyamid, glasfiberforstærket

Download data blad

Download data blad

Målblad

Måltegning	pdf (699 KB)
Måltegning	dwg (1 MB)
Måltegning	dxf (8 MB)
Måltegning	jpg (1 MB)

Certifikat

CE Forklaring DE/EN/FR	pdf (218 KB)
CE Forklaring DE/EN/PL	pdf (312 KB)
UKCA Forklaring EN	pdf (49 KB)
