Abzweigkasten Rapid-Box 10-50² STV 2x5-polig (30116101) Tunnelanvendelser: Spelsberg
Denne artikel er arkiveret!

Afgreningskasse

Rapid-Box 10-50² STV 2x5-polig

Dette: 30116101 | Dimensioner: 190 x 446 x 161 mm

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 50 mm², Ui=400 V AC, Certificeret iht. VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))

grå

elektriske egenskaber

Dimensioneringsisolationsspænding AC 400 V
Dimensioneringsisolationsspænding DC 400 V
maks. ledningstværsnit 50 mm²
Kapslingsklasse IP66
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 190 mm
Længde 446 mm
Højde 161 mm
Vægt 8.133 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK09
plomberbar nej
Kan monteres i række ja

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 100 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Plast
Materiale overdel Duroplast
Materiale tætning Silikone

Certifikater

Kontrolmærke VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE pdf (4 MB)

Målblad

Måltegning dxf (11 MB)
Måltegning dwg (2 MB)
Måltegning jpg (1 MB)
Ledningsdiagram pdf (47 KB)
Ledningsdiagram jpg (656 KB)
Måltegning pdf (888 KB)

Certifikat

UKCA Forklaring EN pdf (48 KB)
VDE certifikat DE/EN pdf (786 KB)
CE Forklaring DE/EN/FR pdf (313 KB)

Produkt tekst

Lignende produkter

Denne artikel er arkiveret!

Afgreningskasse Rapid-Box 10-50² STV 1x3-polig

  • Dimensioner : 190 x 446 x 161 mm
  • Dette: 30113101

grå



Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 50 mm², Ui=400 V AC, Certificeret iht....



Denne artikel er arkiveret!

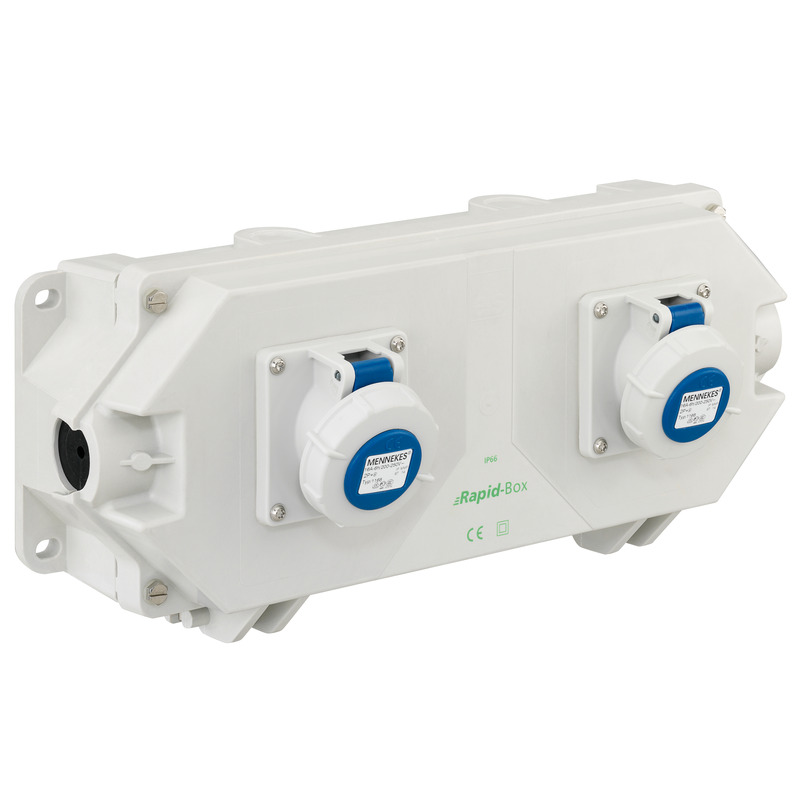

Afgreningskasse Rapid-Box 10-50² STV 2x3-polig

  • Dimensioner : 190 x 446 x 161 mm
  • Dette: 30114101

grå



Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 50 mm², Ui=400 V AC, Certificeret iht....



Denne artikel er arkiveret!

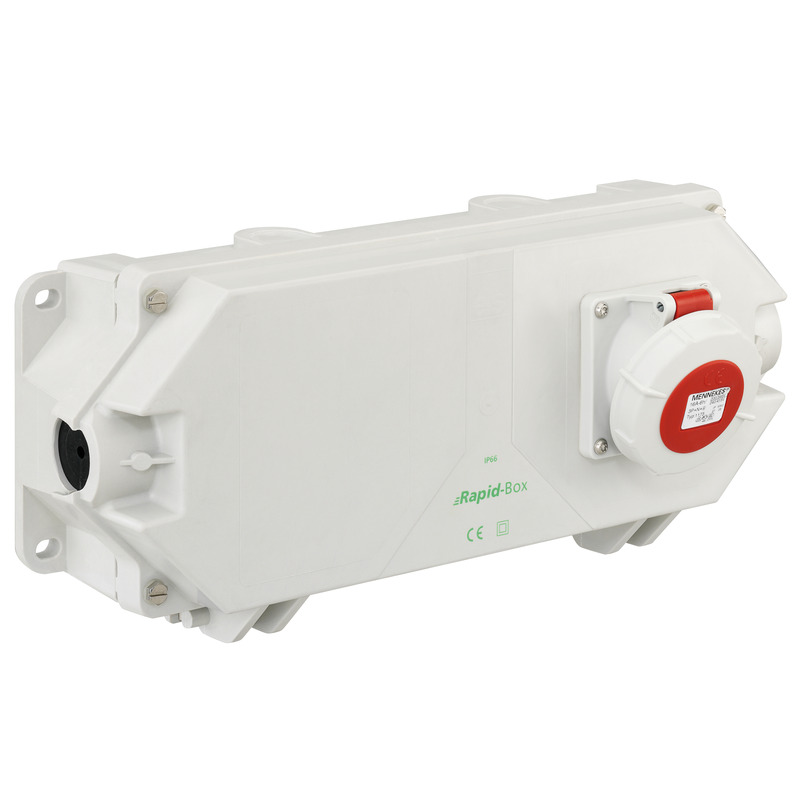

Afgreningskasse Rapid-Box 10-50² STV 1x5-polig
