Abzweigkasten WKE 204 SL (86228401) Afgreninger, sikrede: Spelsberg

Afgreningskasse

WKE 204 SL

Dette: 86228401 | Dimensioner: 115 x 115 x 93 mm

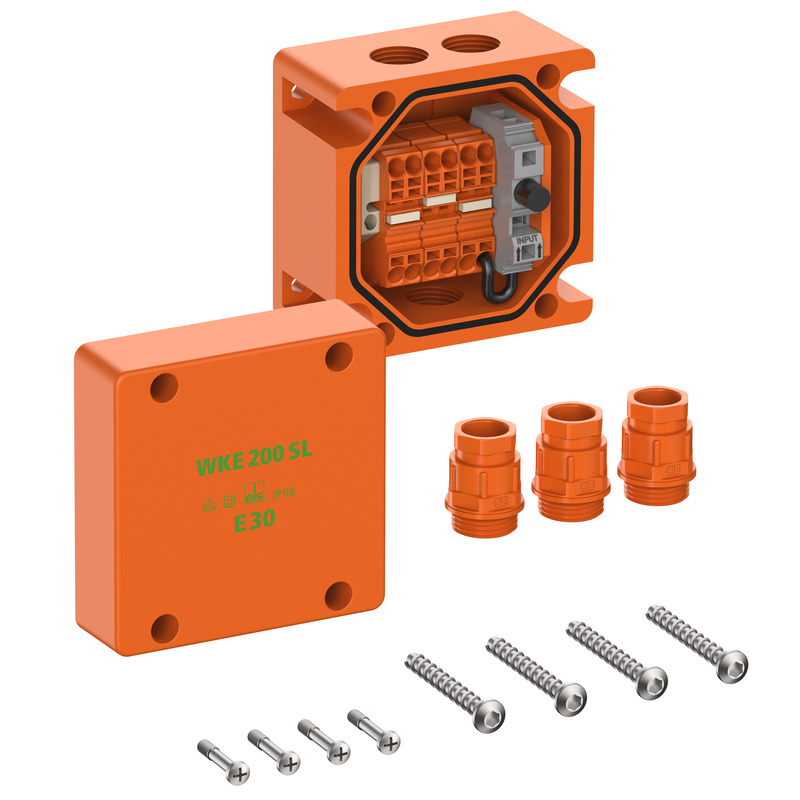

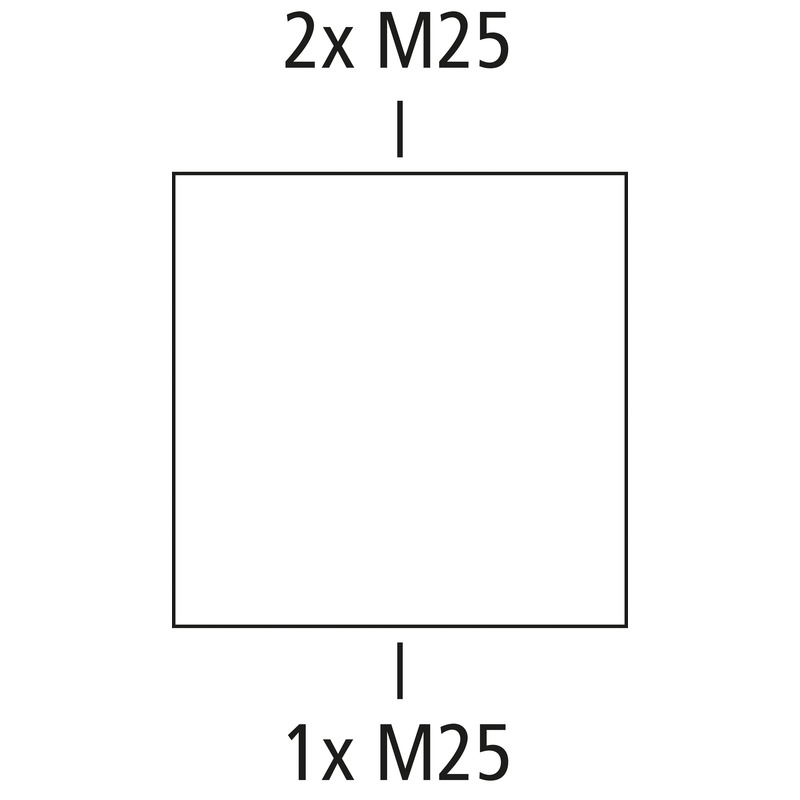

Afgreningskasse, med kapslingsklasse IP66, Ui=450 V AC, indvendig gevind, M25, (3 i siden), Udvendige fastgørelsessteder, med elektrisk funktionssikkerhed E30 iht. DIN 4102 del 12, prøvet iht. VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)) med skruefri rækkeklemmer Wago TopJobS, kabinet i halogenfri specialduroplast

orange, Samledåse 3-polet, antal ledere pr. pol 4 x 0,5 - 4 mm², 1 sikringsholder (20 x 5mm) max 10A

Vedlagt tilbehør:
3 kabelforskruninger M25, Tætningsområde 6 - 15 mm, Plugsæt Ø 6 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC 450 V
Dimensioneringsisolationsspænding DC 450 V
min. ledningstværsnit 0,5 mm²
max ledningstværsnit (ledningsafgrening) 4 mm²
min. ledningstværsnit 0,5 mm²
maks. ledningstværsnit 4 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66
Klasse funktionssikring E30
Antal poler (afgrening) 3
Antal poler (gennemgang) 3
UL Type Rating ingen angivelse

Farver

Farve underdel orange
Farve overdel orange

Ekstra features

Anvendelsesområde sikret afgrening

Mål

Bredde 115 mm
Længde 115 mm
Højde 93 mm
Vægt 1.45 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Slagstyrke IK08
plomberbar nej
Dækselskruens drejemoment 2.5 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902668496
Packing Unit Code CT
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Duroplast
Materiale overdel Duroplast
Materiale tætning Polyurethan
Materiale dækselskruer Rustfrit stål V2A

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning pdf (446 KB)

Målblad

Måltegning pdf (238 KB)
Måltegning dwg (514 KB)
Måltegning dxf (3 MB)

Certifikat

certifikat DE pdf (467 KB)
MPA Prøveattest DE pdf (6 MB)
CE Forklaring DE/EN/FR pdf (135 KB)
CE Forklaring DE/EN/PL pdf (136 KB)
MPA Prøveattest EN pdf (6 MB)
