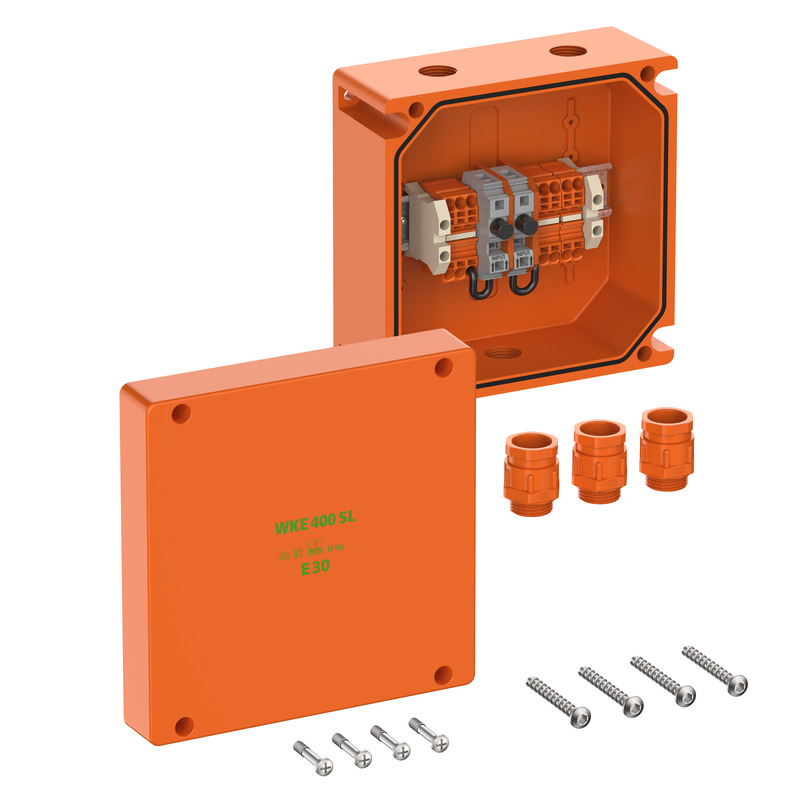

Abzweigkasten WKE 404 SL 8x6² 2FS (86248501) Afgreninger, sikrede: Spelsberg

Afgreningskasse

WKE 404 SL 8x6² 2FS

Dette: 86248501 | Dimensioner: 200 x 200 x 110 mm

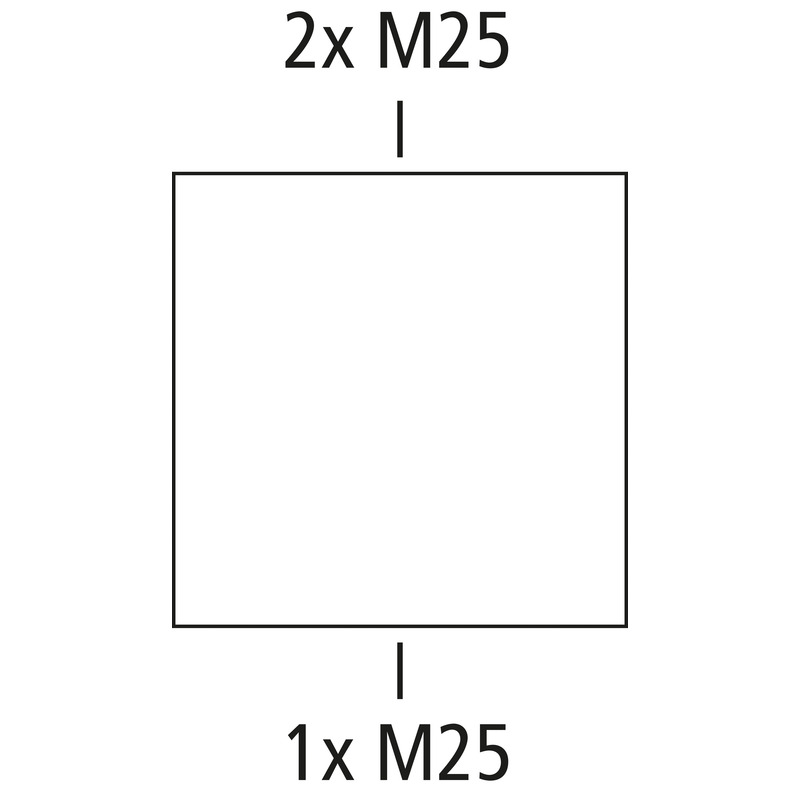

Afgreningskasse, med kapslingsklasse IP66, Ui=450 V AC, indvendig gevind, M25, (3 i siden), Udvendige fastgørelsessteder, med elektrisk funktionssikkerhed E30 iht. DIN 4102 del 12, prøvet iht. VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)) med skruefri rækkeklemmer Wago TopJobS, kabinet i halogenfri specialduroplast

orange, Samleboks 3-polet, afgrening 3-polet, antal klembare ledere pr. pol 4 x 0,5 - 6mm², klemmekapacitet pr. klemmested 1 x 0,5 - 6mm², 2 sikringsholdere (20 x 5mm) max 10 A

Vedlagt tilbehør:
3 kabelforskruninger M25, Tætningsområde 6 - 15 mm, Plugsæt Ø 6 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC 450 V
Dimensioneringsisolationsspænding DC 450 V
min. ledningstværsnit 0,5 mm²
max ledningstværsnit (ledningsafgrening) 6 mm²
min. ledningstværsnit 0,5 mm²
maks. ledningstværsnit 6 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66
Klasse funktionssikring E30
Antal poler (afgrening) 3
Antal poler (gennemgang) 3
UL Type Rating ingen angivelse

Farver

Farve underdel orange
Farve overdel orange

Ekstra features

Anvendelsesområde sikret afgrening

Mål

Bredde 200 mm
Længde 200 mm
Højde 110 mm
Vægt 3.9 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Slagstyrke IK08
plomberbar nej
Dækselskruens drejemoment 2.5 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902668519
Packing Unit Code CT
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Duroplast
Materiale overdel Duroplast
Materiale tætning Polyurethan
Materiale dækselskruer Rustfrit stål V2A

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning pdf (446 KB)

Målblad

Måltegning dwg (641 KB)
Måltegning dxf (3 MB)
Måltegning pdf (295 KB)

Certifikat

certifikat DE pdf (467 KB)
MPA Prøveattest EN pdf (6 MB)
CE Forklaring DE/EN/FR pdf (135 KB)
MPA Prøveattest DE pdf (6 MB)
CE Forklaring DE/EN/PL pdf (136 KB)

Tilbehør

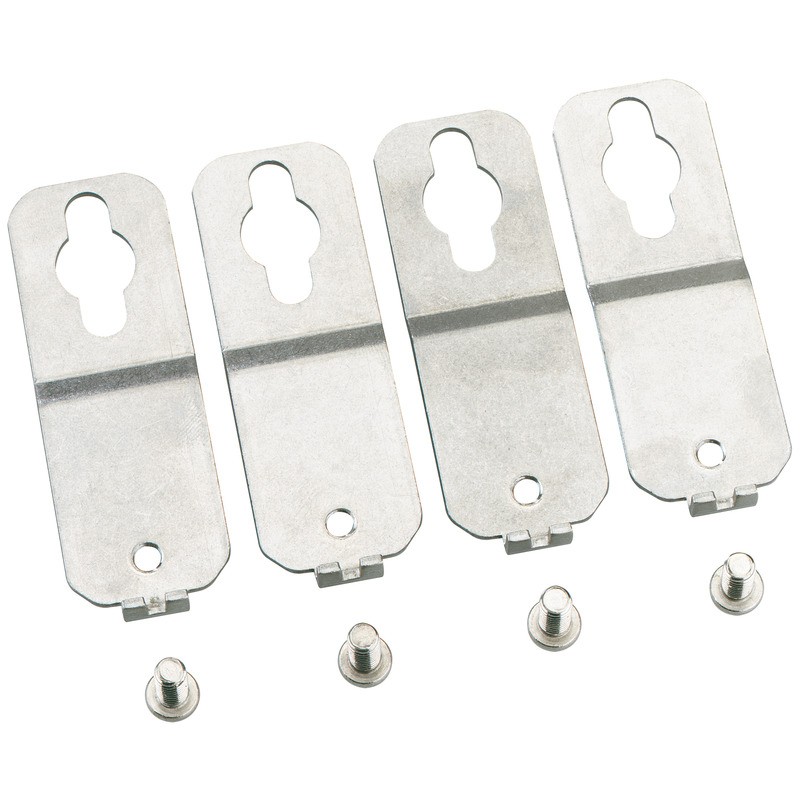

Udendørs fastgørelsessæt WKE 200 ABL

  • Dimensioner : 25 x 77,1 x 10,3 mm
  • Dette: 86040001

Udvendigt monteringssæt V2A, til WKE 200 indtil WKE 400, Materiale...



Udvendigt monteringssæt V2A



CAD-data

CAD-data Download 3D-CAD-data
