WKE 4 - 3/3 x 6² 1SB

Dette: 86911101 | Dimensioner: 150 x 150 x 85 mm

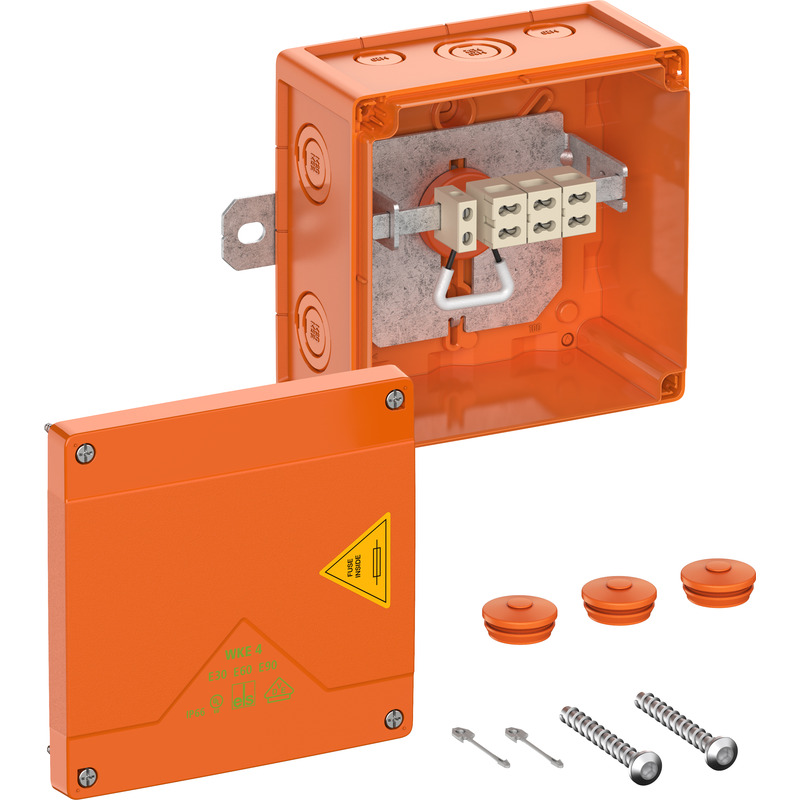

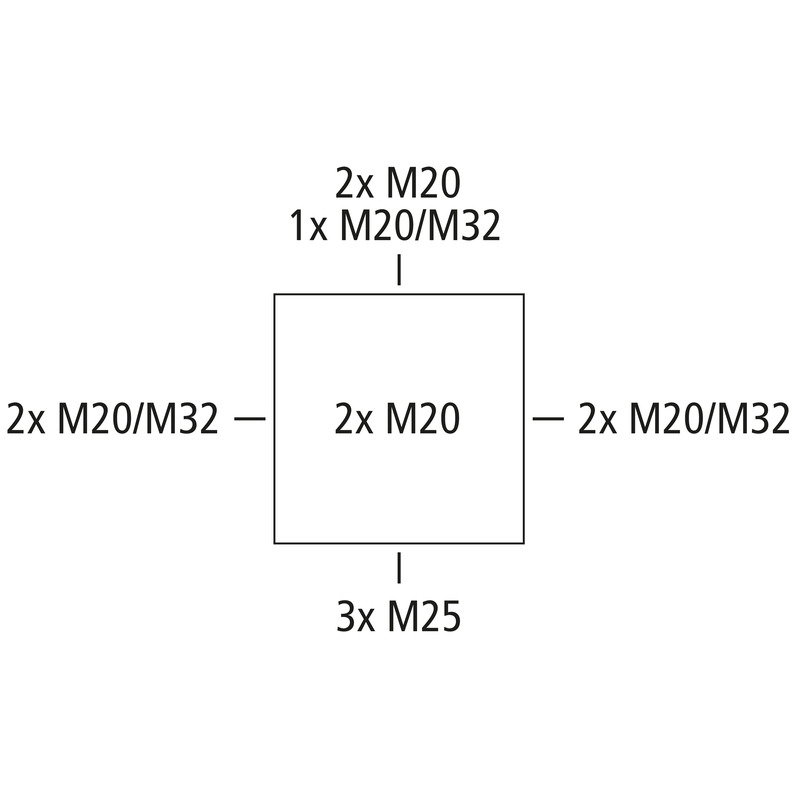

Afgreningskasse, med kapslingsklasse IP66, U_i=450 V AC, Certificeret iht. UL-EU (EN 62208), UL-EU (EN 61439-1/-2), Udslagsmembraner, M20/M25/M32, (2 På bagsiden, 12 i siden), Udvendige fastgørelsessteder, med elektrisk funktionsbevaring E30 - E90 iht. DIN 4102 del 12. Halogenfrit kabinet af specialtermoplast, klemmer af højtemperatur bestandig specialkeramik, klemmeholder frit positionerbar

orange, Forbindelseskasse 3-polet 0,5 - 6 mm², afgreningskasse 3-polet 0,5 - 6 mm², sikring i afgrening 1 x 2A (indvendig, 1 x WKE BS F2A, 86300101), antal klembare ledere pr. klemmested: 4 x 0,5² / 2 x 0,75² / 3 x 1² / 3 x 1,5² / 1 x 2,5² / 1 x 4² / 1 x 6²

Vedlagt tilbehør:
Dækseltabssikring, skrueakser, 3 dobbelte membranstudser M25 IP66, tætningsområde 9 – 17 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC	450 V
Dimensioneringsisolationsspænding DC	450 V
min. ledningstværsnit	0,5 mm²
max ledningstværsnit (ledningsafgrening)	6 mm²
min. ledningstværsnit	0,5 mm²
maks. ledningstværsnit	6 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP66
sikret afgrening	ja
Klasse funktionssikring	E30/E60/E90
Antal poler (afgrening)	3
Antal poler (gennemgang)	3
UL Type Rating	øvrigt
Antal sikringer i afgreningen	1

Farver

Farve underdel	orange
Farve overdel	orange

Ekstra features

Anvendelsesområde	sikret afgrening

Mål

Bredde	150 mm
Længde	150 mm
Højde	85 mm
Indv. længde	137 mm
Indv. bredde	137 mm
Indv. højde	67 mm
Vægt	0.711 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V0
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
plomberbar	ja
Fastgørelse	Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	40 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902631452
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85369095

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat
Materiale tætning	Polyurethan
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	UL-EU (EN 62208)
Kontrolmærke	UL-EU (EN 61439-1/-2)
