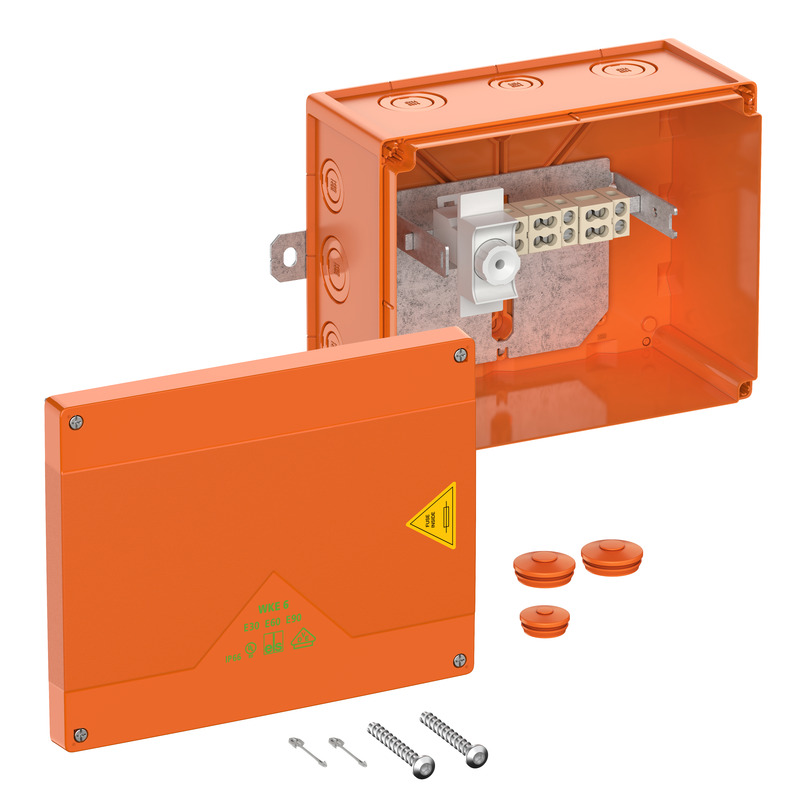

Abzweigkasten WKE 6 - 5/3 x 10² 1D0 (86922120) Afgreninger, sikrede: Spelsberg

Afgreningskasse

WKE 6 - 5/3 x 10² 1D0

Dette: 86922120 | Dimensioner: 200 x 250 x 120 mm

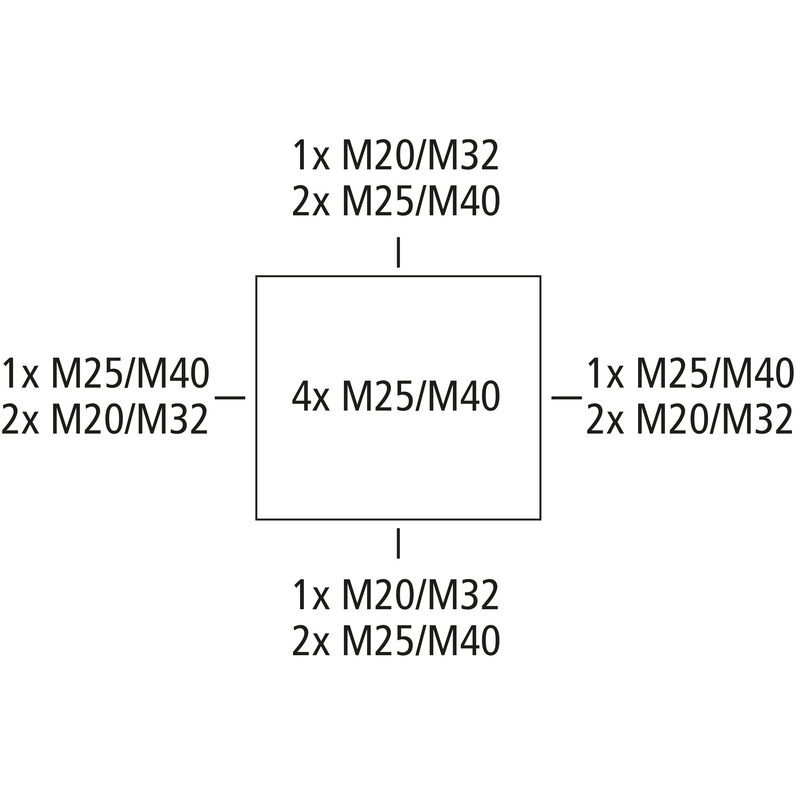

Afgreningskasse, med kapslingsklasse IP66, Ui=450 V AC, Certificeret iht. UL-EU (EN 62208), UL-EU (EN 61439-1/-2), M20/M25/M32/M40, (4 På bagsiden, 12 i siden), Udvendige fastgørelsessteder, med elektrisk funktionsbevaring E30 - E90 iht. DIN 4102 del 12. Halogenfrit kabinet af specialtermoplast, klemmer af højtemperatur bestandig specialkeramik, klemmeholder frit positionerbar

orange, Forbindelseskasse 5-polet 1,5 - 10 mm², afgreningskasse 3-polet 1,5 - 10 mm², sikring i afgrening 1 x sokkel D01 (uden indsats), antal klembare ledere pr. klemmested 4 x 1,5² / 3 x 2,5² / 2 x 4² / 1 x 6² / 1 x 10²

Vedlagt tilbehør:
Dækseltabssikring, skrueanker, 1 dobbelt membranstuds M25 IP66 tætningsområde 9 - 17 mm, 2 dobbelt membranstuds M32 IP66 tætningsområde 13 - 21 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC 450 V
Dimensioneringsisolationsspænding DC 450 V
min. ledningstværsnit 1,5 mm²
max ledningstværsnit (ledningsafgrening) 4 mm²
min. ledningstværsnit 1,5 mm²
maks. ledningstværsnit 10 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66
sikret afgrening ja
Klasse funktionssikring E30/E60/E90
Antal poler (afgrening) 3
Antal poler (gennemgang) 5
UL Type Rating øvrigt
Antal sikringer i afgreningen 1

Farver

Farve underdel orange
Farve overdel orange

Ekstra features

Anvendelsesområde sikret afgrening

Mål

Bredde 200 mm
Længde 250 mm
Højde 120 mm
Indv. længde 235 mm
Indv. bredde 185 mm
Indv. højde 102 mm
Vægt 1.474 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK08
plomberbar ja
Fastgørelse Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902631513
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat
Materiale tætning Polyurethan
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke UL-EU (EN 62208)
Kontrolmærke UL-EU (EN 61439-1/-2)

Download data blad

Download data blad

Målblad

Måltegning pdf (1 MB)
Måltegning dxf (15 MB)
Måltegning dwg (3 MB)
Måltegning jpg (1 MB)

Certifikat

CE Forklaring DE/EN/PL pdf (60 KB)
CE Forklaring DE/EN/FR pdf (46 KB)
UL certifikat (EN62208) EN pdf (343 KB)
MPA Prøveattest DE pdf (4 MB)
UL-EU certifikat (EN-Standard) EN pdf (331 KB)
MPA Prøveattest EN pdf (4 MB)
UKCA Forklaring EN pdf (48 KB)
certifikat DE pdf (456 KB)

Tilbehør

Dobbeltmembrandstuds DMS M20/or

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26062001

Tætningsområde 7 - 13 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M25/or

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26062501

Tætningsområde 9 - 17 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M32/or

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Dette: 26063201

Tætningsområde 13 - 21 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M40/or

  • Dimensioner : 46,5 x 46,5 x 18,6 mm
  • Dette: 26064001

Tætningsområde 17 - 28 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Monteringsplade WKE BK 1

  • Dimensioner : 100 x 70 x 246,5 mm
  • Dette: 86310001

Rustfrit stål, uden fastgørelsesskruer



Monteringsplade til brandsikker installation med forgreningssdåser med funktionssikkerhed i serie...
