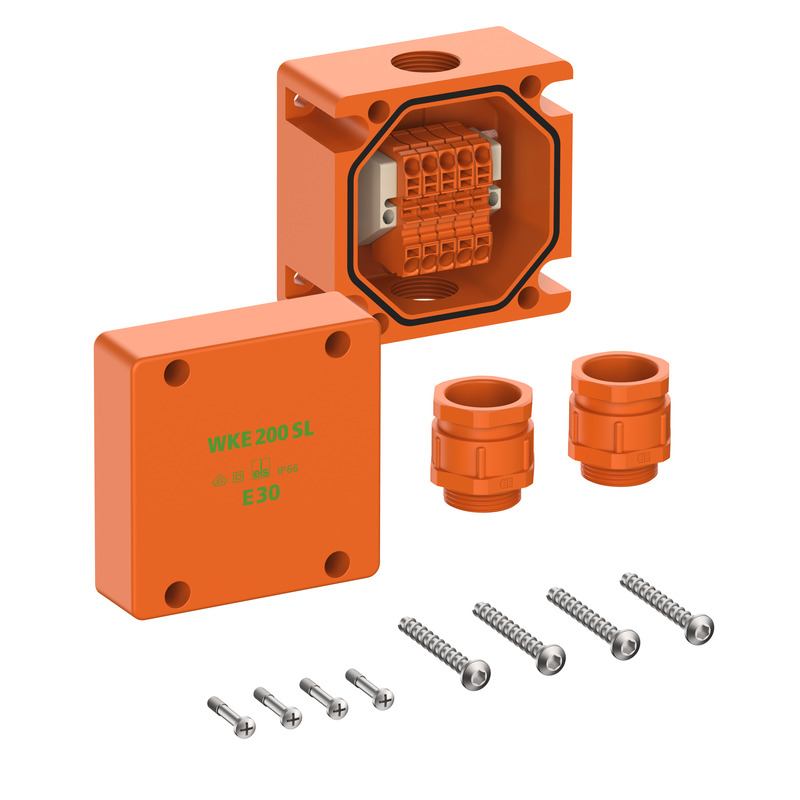

Afgreningskasse
Dette: 86228201 | Dimensioner: 115 x 115 x 93 mm

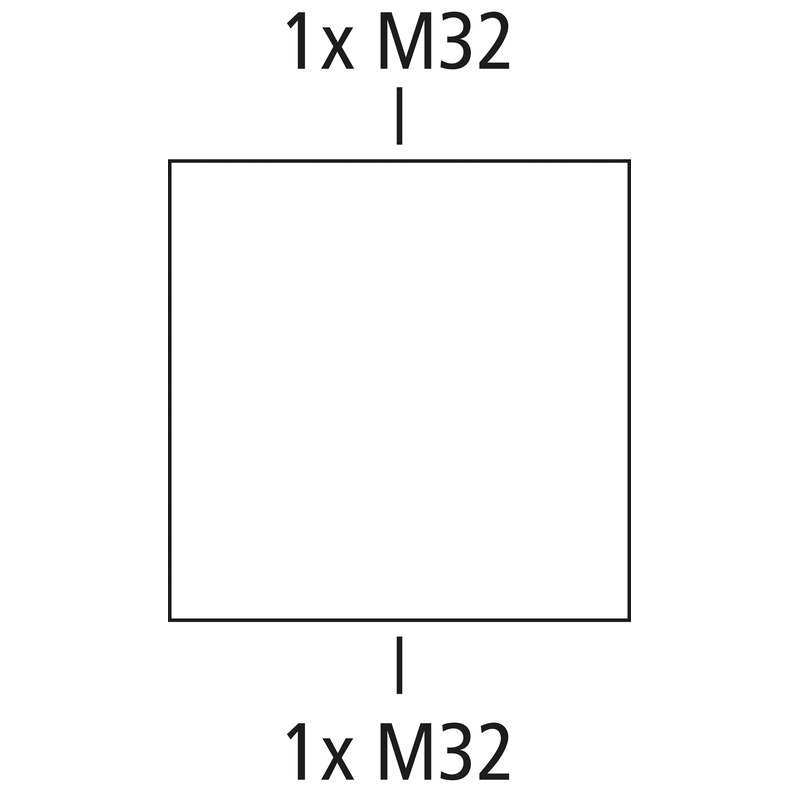

Afgreningskasse, med kapslingsklasse IP66, Ui=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), indvendig gevind, M32, (2 i siden), Udvendige fastgørelsessteder, med elektrisk funktionssikkerhed E30 iht. DIN 4102 del 12, med skruefri rækkeklemmer Wago TopJobS, kabinet i halogenfri specialduroplast
orange, Samledåse 5-polet, klemmekapacitet pr. pol 2 x 0,5 - 6 mm²
Vedlagt tilbehør:
2 kabelforskruninger M32, Tætningsområde 17 - 26 mm, Plugsæt Ø 6 mm
| Dimensioneringsisolationsspænding AC | 450 V |
|---|---|
| Dimensioneringsisolationsspænding DC | 450 V |
| min. ledningstværsnit | 0,5 mm² |
| maks. ledningstværsnit | 6 mm² |
| Beskyttelsesklasse | II |
| Kapslingsklasse | IP66 |
| Klasse funktionssikring | E30 |
| Antal poler (gennemgang) | 5 |
| UL Type Rating | ingen angivelse |
| Farve underdel | orange |
|---|---|
| Farve overdel | orange |
| Anvendelsesområde | Forbindelse og afgrening |
|---|
| Bredde | 115 mm |
|---|---|
| Længde | 115 mm |
| Højde | 93 mm |
| Vægt | 1.45 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brandbarhedsklasse iht. UL94 | V0 |
| Glødetrådsstyrke iht. EN 60695-2-11 | 960 °C |
| Slagstyrke | IK08 |
|---|---|
| plomberbar | nej |
| Dækselskruens drejemoment | 2.5 Nm |
| Fastgørelsestypr | Væg/loftsmontering |
| Fastgørelse | Udvendige fastgørelsessteder |
| maks. relativ luftfugtighed 25°C | 95 % |
|---|---|
| maks. relativ luftfugtighed 40°C | 50 % |
| Omgivelsestemperatur min. | -25 °C |
| Omgivelsestemperatur maks. | 40 °C |
| Omgivelsestemperatur 24h | 35 °C |
| Installationssted | Beskyttet udendørs område |
| EAN | 4013902668632 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Toldtarifnummer | 85369095 |
| Materiale underdel | Duroplast |
|---|---|
| Materiale overdel | Duroplast |
| Materiale tætning | Polyurethan |
| Materiale dækselskruer | Rustfrit stål V2A |
| Kontrolmærke | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
Udvendigt monteringssæt V2A
| CAD-data | Download 3D-CAD-data |
|---|
