WKE 403 SL WKE 403 SL

Afgreningskasse

WKE 403 SL

Dette: 86248301 | Dimensioner: 200 x 200 x 110 mm

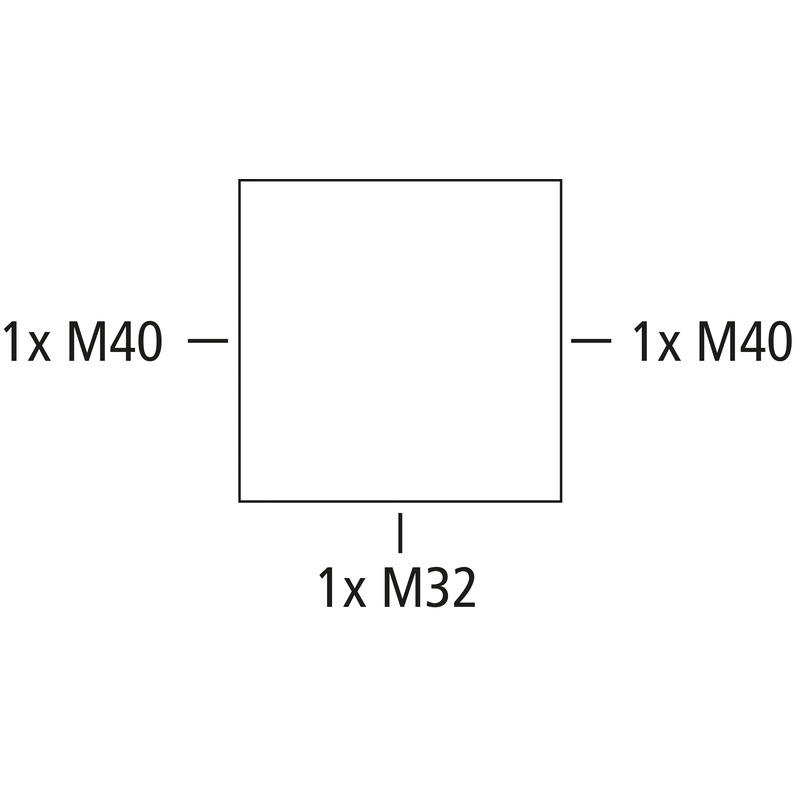

Afgreningskasse, med kapslingsklasse IP66, Ui=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), indvendig gevind, M32/M40, (3 i siden), Udvendige fastgørelsessteder, med elektrisk funktionssikkerhed E30 iht. DIN 4102 del 12, med skruefri rækkeklemmer Wago TopJobS, kabinet i halogenfri specialduroplast

orange, Samleboks 5-polet, klemmekapacitet pr. pol 4 x 0,5 - 16 mm²

Vedlagt tilbehør:
2 kabelforskruninger M40, tætningsområde 17 - 27 mm, 1 kabelforskruning M32, tætningsområde 17 - 26 mm, plugsæt ø 6 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC 450 V
Dimensioneringsisolationsspænding DC 450 V
min. ledningstværsnit 0,5 mm²
max ledningstværsnit (ledningsafgrening) 16 mm²
min. ledningstværsnit 0,5 mm²
maks. ledningstværsnit 16 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66
Klasse funktionssikring E30
Antal poler (afgrening) 5
Antal poler (gennemgang) 5
UL Type Rating ingen angivelse

Farver

Farve underdel orange
Farve overdel orange

Ekstra features

Anvendelsesområde Forbindelse og afgrening

Mål

Bredde 200 mm
Længde 200 mm
Højde 110 mm
Vægt 3.9 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Slagstyrke IK08
plomberbar nej
Dækselskruens drejemoment 2.5 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902668724
Packing Unit Code CT
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Duroplast
Materiale overdel Duroplast
Materiale tætning Polyurethan
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning pdf (446 KB)

Målblad

Måltegning pdf (314 KB)
Måltegning dwg (710 KB)
Måltegning dxf (4 MB)

Certifikat

MPA Prøveattest DE pdf (4 MB)
VDE certifikat (DIN EN 60670) DE/EN pdf (396 KB)
CE Forklaring DE/EN/FR pdf (135 KB)
certifikat DE pdf (467 KB)
CE Forklaring DE/EN/PL pdf (136 KB)

Tilbehør

Udendørs fastgørelsessæt - WKE 200 ABL

Udendørs fastgørelsessæt WKE 200 ABL

  • Dimensioner : 25 x 77,1 x 10,3 mm
  • Dette: 86040001

Udvendigt monteringssæt V2A, til WKE 200 indtil WKE 400, Materiale...
