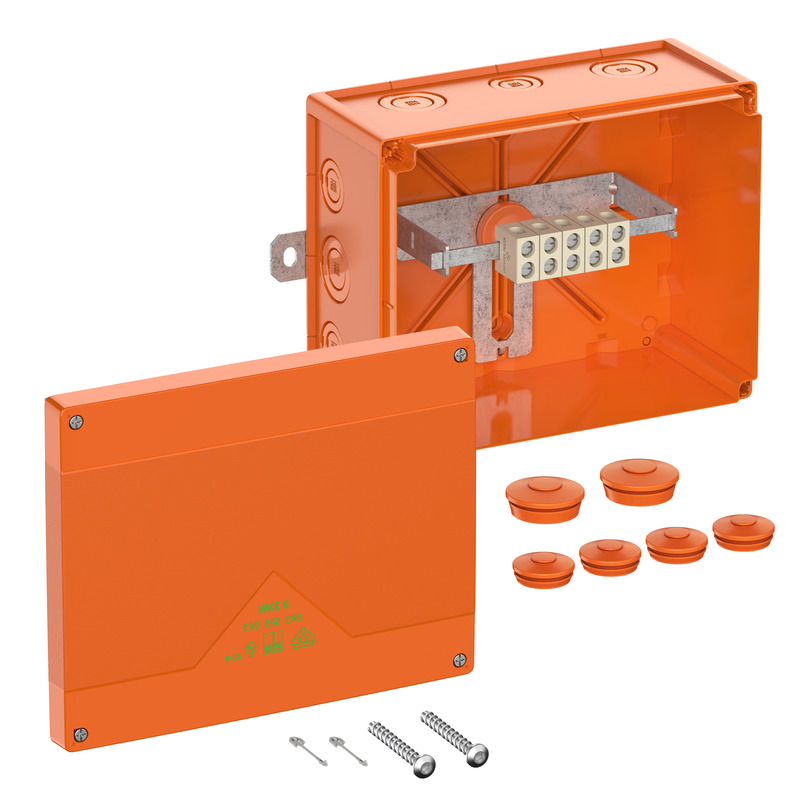

Afgreningskasse

WKE 6 - 5 x 6²

Dette: 86650601 | Dimensioner: 200 x 250 x 120 mm

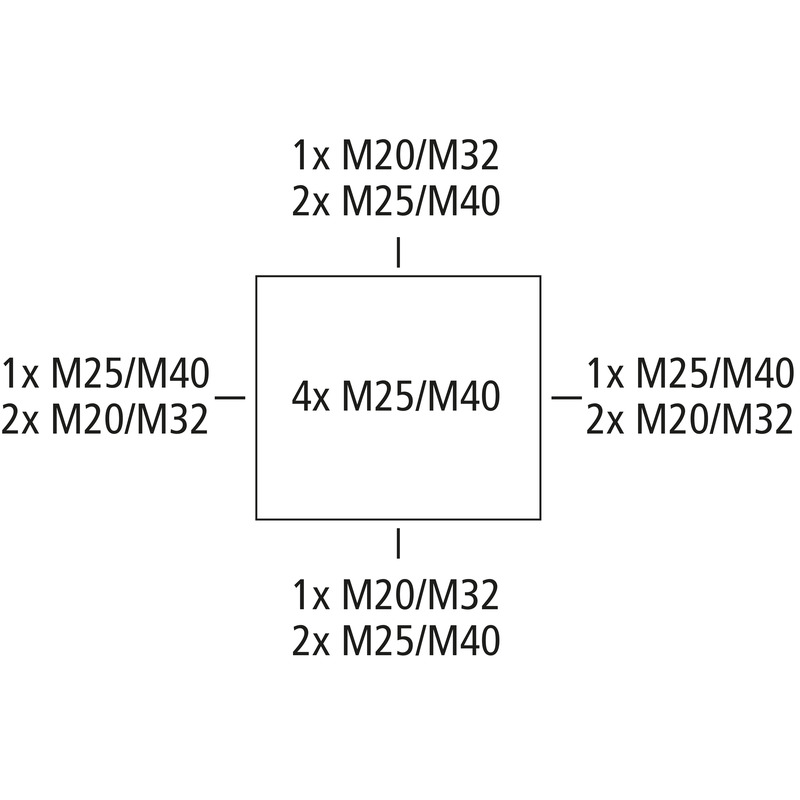

Afgreningskasse, med kapslingsklasse IP66, U_i=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Udslagsmembraner, M20/M25/M32/M40, (4 På bagsiden, 12 i siden), Udvendige fastgørelsessteder, med elektrisk funktionsbevaring E30 - E90 iht. DIN 4102 del 12. Halogenfrit kabinet af specialtermoplast, klemmer af højtemperatur bestandig specialkeramik, klemmeholder frit positionerbar

orange, Forbindelseskasse 5-polet 1,5 - 16 mm², afgreningskasse 5-polet 1 - 6 mm², antal klembare ledere pr. pol: 10 x 1,5² / 8 x 2,5² / 4 x 4² / 4 x 6² / 2 x 10² / 2 x 16²

Vedlagt tilbehør:
Dækseltabssikring, skrueanker, 4 dobbelte membranstudser IP66 M32 tætningsområde 13 - 21 mm, 2 dobbelte membranstudser IP66 M40 tætningsområde 17 - 28 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC	450 V
Dimensioneringsisolationsspænding DC	450 V
min. ledningstværsnit	1,5 mm²
max ledningstværsnit (ledningsafgrening)	6 mm²
min. ledningstværsnit	1,5 mm²
maks. ledningstværsnit	16 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP66
sikret afgrening	nej
Klasse funktionssikring	E30/E60/E90
Antal poler (afgrening)	5
Antal poler (gennemgang)	5
UL Type Rating	øvrigt
Antal sikringer i afgreningen	0

Farver

Farve underdel	orange
Farve overdel	orange

Ekstra features

Anvendelsesområde	Forbindelse og afgrening

Mål

Bredde	200 mm
Længde	250 mm
Højde	120 mm
Indv. længde	235 mm
Indv. bredde	185 mm
Indv. højde	102 mm
Vægt	1.382 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V0
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
plomberbar	ja
Fastgørelse	Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902631032
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85369095

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat
Materiale tætning	Polyurethan
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	UL-EU (EN 62208)
