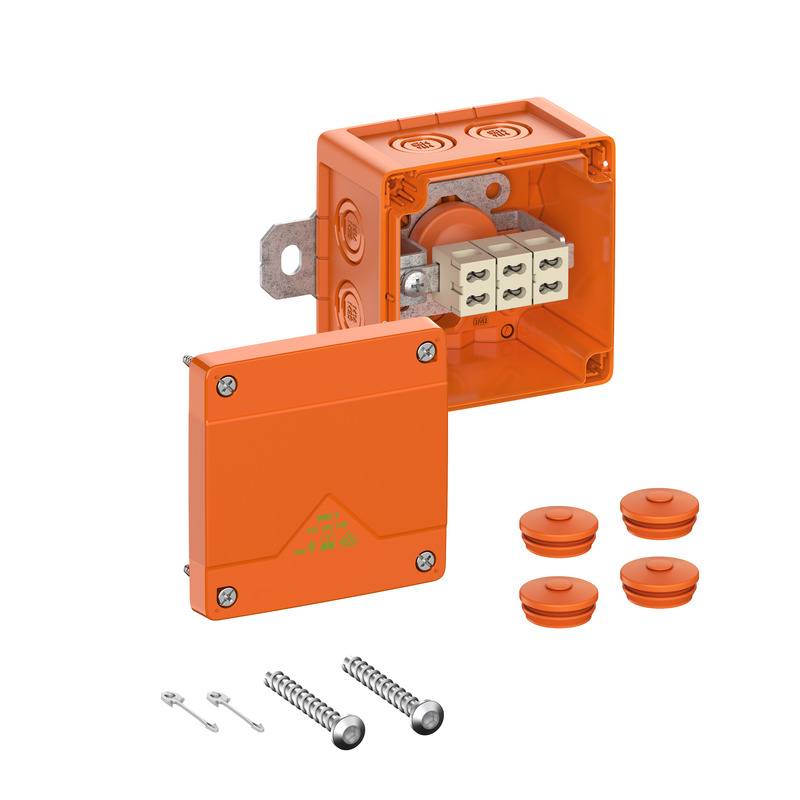

Afgreningskasse

WKE 2 - Duo 3 x 4²

Dette: 86740001 | Dimensioner: 100 x 100 x 70 mm

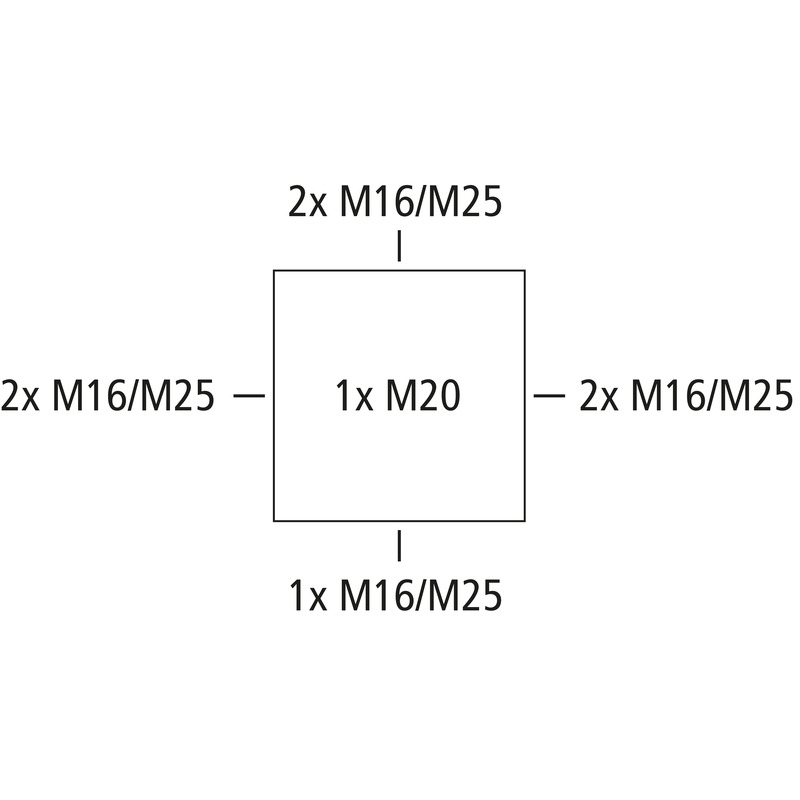

Afgreningskasse, med kapslingsklasse IP66, U_i=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Udslagsmembraner, M16/M25, (1 På bagsiden, 7 i siden), Udvendige fastgørelsessteder, med elektrisk funktionsbevaring E30 - E90 iht. DIN 4102 del 12. Halogenfrit kabinet af specialtermoplast, klemmer af højtemperatur bestandig specialkeramik, klemmeholder frit positionerbar

orange, Forbindelseskasse 3-polet 0,5 - 4 mm², afgreningskasse 3-polet 0,5 - 4 mm², antal klembare ledere pr. pol: 16 x 0,5² / 8 x 0,75² / 12 x 1² / 12 x 1,5² / 4 x 2,5² / 4 x 4²

Vedlagt tilbehør:
Dækseltabssikring, skrueakser, 4 dobbelte membranstudser IP66 M25, tætningsområde 9 – 17 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC	450 V
Dimensioneringsisolationsspænding DC	450 V
min. ledningstværsnit	0,5 mm²
max ledningstværsnit (ledningsafgrening)	4 mm²
min. ledningstværsnit	0,5 mm²
maks. ledningstværsnit	4 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP66
sikret afgrening	nej
Klasse funktionssikring	E30/E60/E90
Antal poler (afgrening)	3
Antal poler (gennemgang)	3
UL Type Rating	øvrigt
Antal sikringer i afgreningen	0

Farver

Farve underdel	orange
Farve overdel	orange

Ekstra features

Anvendelsesområde	Forbindelse og afgrening

Mål

Bredde	100 mm
Længde	100 mm
Højde	70 mm
Indv. længde	87 mm
Indv. bredde	87 mm
Indv. højde	52 mm
Vægt	0.449 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V0
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
plomberbar	ja
Fastgørelse	Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902631117
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85369095

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat
Materiale tætning	Polyurethan
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	UL-EU (EN 62208)
