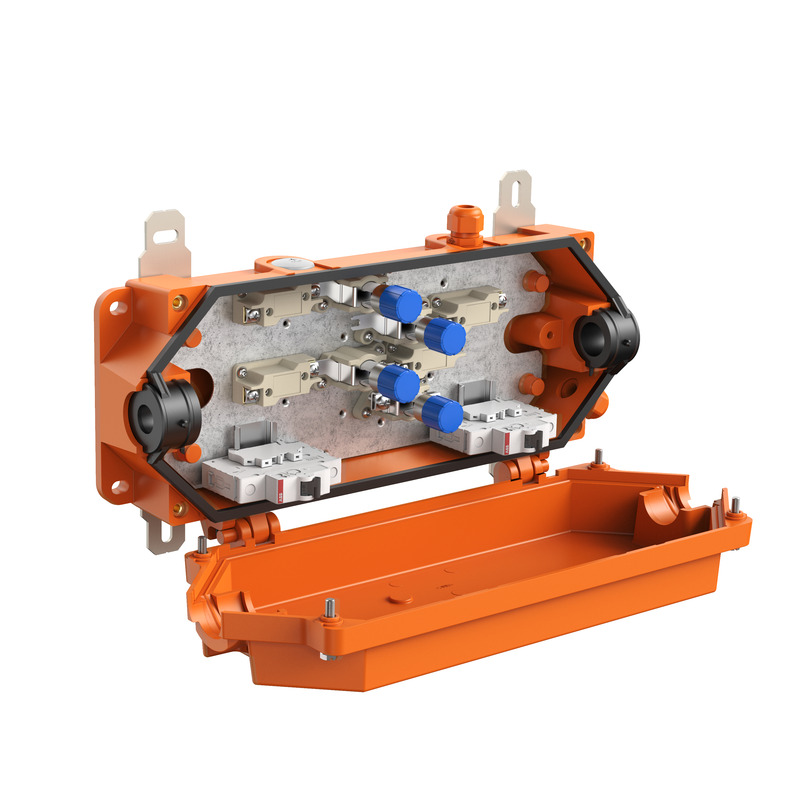

WKE Rapid-Box HT 2x3 50² 2F

Dette: 30244250 | Dimensioner: 190 x 447 x 105 mm

Afgreningskasse, med kapslingsklasse IP66/IP67, U_i=400 V AC, M25, (5 i siden), Udvendige fastgørelsessteder, med elektrisk funktionsbevaring E30 - E90 iht. DIN 4102 del 12. Til installationer i industrimiljøer og tunneller, tryk-suge-tæt iht. Gotthard-direktiv. Halogenfrit kabinet af specialduroplast, klemmer af højtemperatur bestandig specialkeramik. Udvendige fastgørelseslasker og dækselskruer af rustfrit stål 1.4571

orange, Gennemgang: 4-polet klemme til ikke-skårne ledere, klemmeområde til ikke-skårne ledere 16mm² til 50mm², klemmeområde til skårne ledere 16mm² indtil 35mm², målestrøm 100A. Sikret og ikke-reaktiv afgrening 4-polet indtil 2,5mm², sikring med 2 x enkeltpolet ledningsbeskyttelsesafbryder B10, forankoblet, tætningsområde hovedkabel: 21 - 26mm (andre tætningsområder på forespørgsel)

Vedlagt tilbehør:
2 stk. kabelforskruning M25, tætningsområde 9-16mm
4 stk. lukkeskruer M25

elektriske egenskaber

Dimensioneringsdriftsspænding AC	400 V
Dimensioneringsisolationsspænding AC	400 V
max ledningstværsnit (ledningsafgrening)	2,5 mm²
maks. ledningstværsnit	50 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP66/IP67
Klasse funktionssikring	E30/E60/E90

Farver

Farve underdel	orange
Farve overdel	orange

Mål

Bredde	190 mm
Længde	447 mm
Højde	105 mm
Indv. længde	350 mm
Indv. bredde	145 mm
Indv. højde	95 mm
Vægt	4.5 kg

Materialeegenskaber

halogenfri	ja
Brandbarhedsklasse iht. UL94	V0
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Slagstyrke	IK09
Dækselskruens drejemoment	6 Nm
Fastgørelsestypr	Væg/loftsmontering
Fastgørelse	Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	100 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	40 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902651658
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85369095

Materiale

Materiale underdel	Duroplast
Materiale overdel	Duroplast
Materiale tætning	Silikone
Materiale dækselskruer	Rustfrit stål V4A
