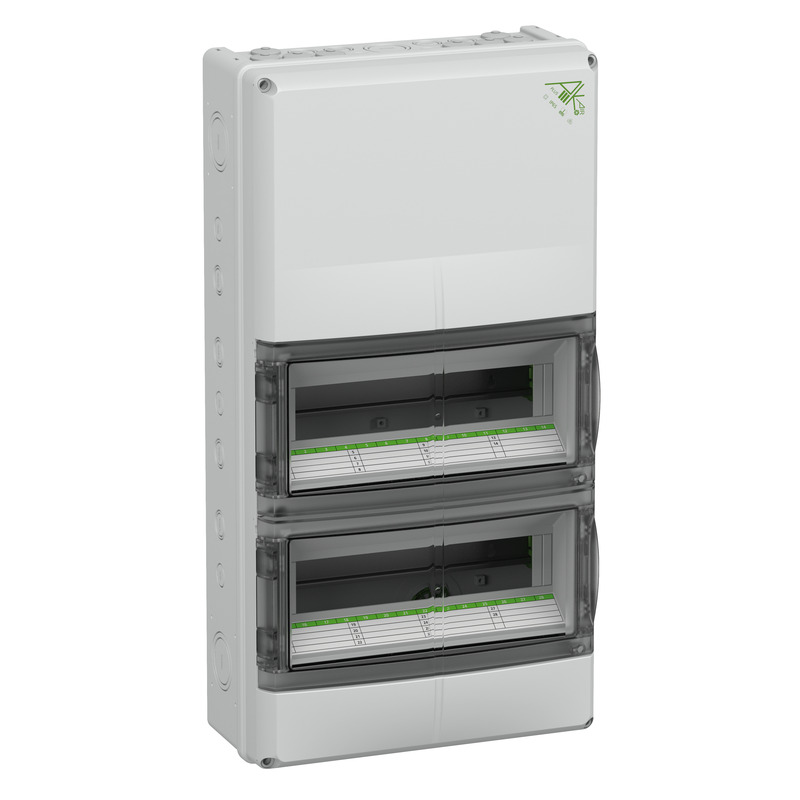

AK 28 Plus AK 28 Plus

Fordelingstavle

AK 28 Plus

Dette: 73362801 | Dimensioner: 315 x 600 x 155 mm

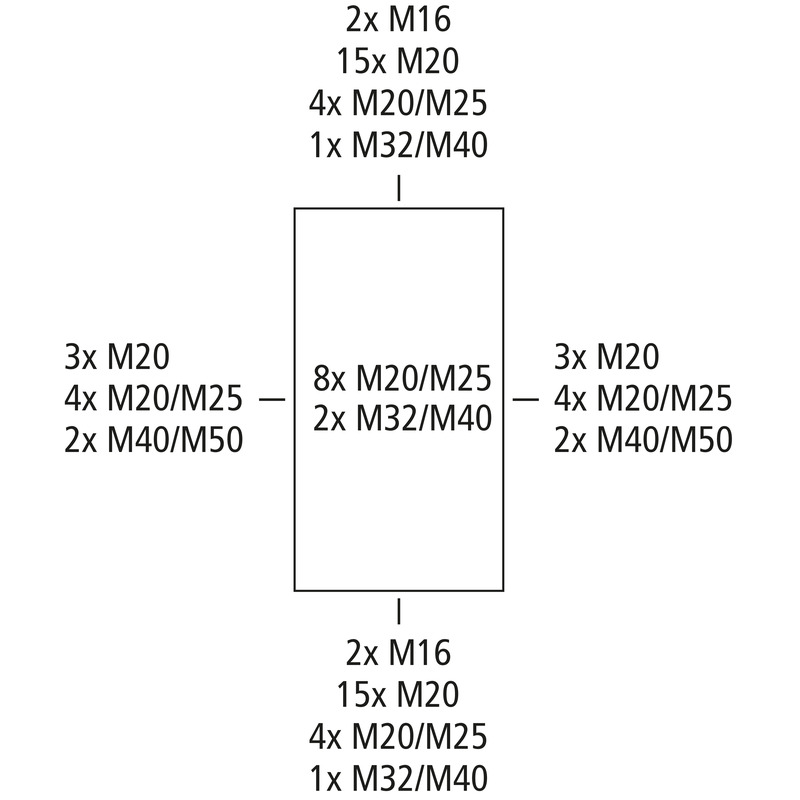

Fordelingstavle, med kapslingsklasse IP65, 2 Rækker, 28 tilgængelige delingsenheder, med integrerede ventilationselementer til reduktion af kondensvand, Dimensionerings driftsspænding: 400V AC, Dimensionerings isolationsspænding: 1000V AC, 1500V DC, Certificeret iht. VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (ammoniakresistens), Metriske knockouts i toppen til universelle kabelindføringer med kabelforskruninger og/eller membrannipler, formonteret med elastiske DMS M20-indgange i toppen, til installationer i industrimiljøer og ubeskyttede områder udendørs

med ekstra plads til tilslutning inkl. 35 mm standardskinne, uden PE/N-klemskinne

Vedlagt tilbehør:
Dobbeltmembrandstuds: 2x M16, 10x M20, 4x M25, 2x M32, 2x M40, Propper, Afdæknings- og påskriftsstrimler

Highlights

Sikker – med høj kapslingsklasse IP65 og robust, halogenfri udførelse, der også garanterer sikker drift i krævende industrielle miljøer.



elektriske egenskaber

Dimensioneringsdriftsspænding AC 400 V
Dimensioneringsisolationsspænding AC 1000 V
Dimensioneringsisolationsspænding DC 1500 V
Beskyttelsesklasse II
Kapslingsklasse IP65
udluftet ja
Antal rækker 2
Antal delingsenheder 28
Antal delingsenheder pr. række 14

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 315 mm
Længde 600 mm
Højde 155 mm
Indv. længde 580 mm
Indv. bredde 295 mm
Indv. højde 101 mm
Vægt 3.885 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V2
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Opbygning
Slagstyrke IK08
plomberbar ja
Dækselskruens drejemoment 1.2 Nm
Kan monteres i række ja

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 90 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902496860
Packing Unit Code CT
ETIM Class EC000214
Toldtarifnummer 85389099

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat
Materiale tætning Polyurethan
Materiale dækselskruer Polyamid, glasfiberforstærket
Materiale klapvindue Polycarbonat

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24))
Kontrolmærke UL-EU (EN 62208)
Kontrolmærke UL-EU (EN 61439-1/-2)
Kontrolmærke UL-EU (EN 61439-1/-3)
Kontrolmærke UL-EU (EN 61439-1 & EN IEC 61439-7)
Kontrolmærke DLG (ammoniakresistens)

Download data blad

Download data blad

Opmærkningsstriber

Opmærkningsstriber pdf (5 MB)

Håndbog

Produkthåndbog DE pdf (4 MB)
Produkthåndbog EN pdf (3 MB)

Målblad

Måltegning pdf (2 MB)
Måltegning dxf (31 MB)
Måltegning dwg (6 MB)
Måltegning jpg (2 MB)

Certifikat

DLG Godkendelse EN pdf (2 MB)
CE Forklaring DE/EN/FR pdf (220 KB)
UL-EU certifikat (EN 61439-7) EN pdf (257 KB)
DLG Godkendelse DE pdf (2 MB)
VDE certifikat (DIN EN 60670-24) DE/EN pdf (317 KB)
UL-EU certifikat (EN-Standard) EN pdf (252 KB)
UL-EU certifikat (EN-Standard) EN pdf (396 KB)
UL-EU certifikat (EN-Standard) EN pdf (397 KB)
CE Forklaring DE/EN/PL pdf (222 KB)
UKCA Forklaring EN pdf (49 KB)

Tilbehør

Kombistuds - KST M25-33

Kombistuds KST M25-33

  • Dimensioner : 29,5 x 29,5 x 33 mm
  • Dette: 19302601

Længde 33 mm, til vertikal samling af AK 14 - 56, AK/AKi 24 små...



Kombistuds til forbindelse af kabinetter, polyethylen, grå, til vægtykkelse 1,5 - 4,0 mm
