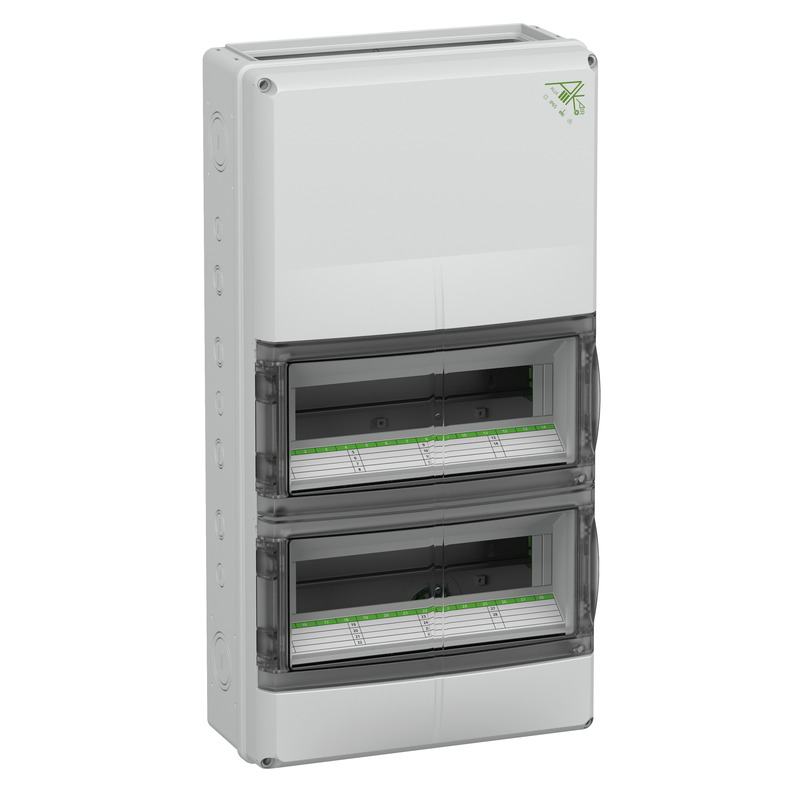

AK-F 28 Plus UL

Fordelingstavle

AK-F 28 Plus UL

Dette: 73372852 | Dimensioner: 315 x 600 x 155 mm

Fordelingstavle, med kapslingsklasse IP65, UL Type Rating 3R, 12/12K, Flangetype, med integrerede ventilationselementer til reduktion af kondensvand, Dimensionerings driftsspænding: 400V AC, Dimensionerings isolationsspænding: 1000V AC, 1500V DC, Certificeret iht. VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (ammoniakresistens), Frontplader åbne i top og bund til montering af forskellige flanger eller til at kombinere flere AK-F huse med en kombinationsflange, til installationer i industrimiljøer og ubeskyttede områder udendørs

2 rækket, 28 moduler, med ekstra plads til tilslutning inkl. 35 mm standardskinne, uden PE/N-klemskinne

Highlights

Sikker – med høj kapslingsklasse IP65 og robust, halogenfri udførelse, der også garanterer sikker drift i krævende industrielle miljøer.

elektriske egenskaber

Dimensioneringsdriftsspænding AC	400 V
Dimensioneringsisolationsspænding AC	1000 V
Dimensioneringsisolationsspænding DC	1500 V
Beskyttelsesklasse	II
Kapslingsklasse	IP65
udluftet	ja
Antal delingsenheder pr. række	28
med ekstra plads til indbygning	ja
UL Type Rating	3R, 12/12K

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	315 mm
Længde	600 mm
Højde	155 mm
Indv. længde	580 mm
Indv. bredde	295 mm
Indv. højde	101 mm
Vægt	4.388 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Fastgørelsestypr	Opbygning
Slagstyrke	IK08
plomberbar	ja
Dækselskruens drejemoment	1.2 Nm
Flangevariant	ja
Kan monteres i række	ja

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	90 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902575336
Packing Unit Code	CT
ETIM Class	EC000214
Toldtarifnummer	85369095

Materiale

Materiale underdel	Polycarbonat, glasfiberforstærket
Materiale overdel	Polycarbonat
Materiale indføring	ikke relevant
Materiale tætning	Polyurethan
Materiale dækselskruer	Polyamid, glasfiberforstærket
Materiale klapvindue	Polycarbonat

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24))
Kontrolmærke	UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07)
Kontrolmærke	UL-EU (EN 62208)
Kontrolmærke	UL-EU (EN 61439-1/-2)
Kontrolmærke	UL-EU (EN 61439-1/-3)
Kontrolmærke	UL-EU (EN 61439-1 & EN IEC 61439-7)
Kontrolmærke	DLG (ammoniakresistens)

Download data blad

Download data blad

Opmærkningsstriber

Opmærkningsstriber	pdf (5 MB)

Håndbog

Produkthåndbog DE	pdf (4 MB)
Produkthåndbog EN	pdf (3 MB)

Certifikat

UL certifikat (UL-Standard) EN	pdf (182 KB)

Tilbehør

Flange til AK-F - AK3 FL00

Flange til AK-F AK3 FL00

Dimensioner : 79,9 x 266,2 x 40 mm
Dette: 73382001

uden forprægninger

Påbygningsflange inkl. flangeforbinder til lukning af fronten på AK-F-kabinetter

Huskeliste

Flange til AK-F - AK3 FL01

Flange til AK-F AK3 FL01

Dimensioner : 79,9 x 266,2 x 40 mm
Dette: 73382101

med forprægninger: 1 x M50/M40, 2 x M40/32, 2 x M20

Påbygningsflange inkl. flangeforbinder til lukning af fronten på AK-F-kabinetter

Huskeliste

Flange til AK-F - AK3 FL02

Flange til AK-F AK3 FL02

Dimensioner : 79,9 x 266,2 x 40 mm
Dette: 73382201

med forprægninger: 5 x M25/M20, 4 x M20, 2 x M16

Påbygningsflange inkl. flangeforbinder til lukning af fronten på AK-F-kabinetter

Huskeliste

Flange til AK-F - AK3 KFL

Flange til AK-F AK3 KFL

Dimensioner : 79,9 x 266,2 x 40 mm
Dette: 73382901

Kombinationsflange inkl. flangeforbinder til forbindelse af AK-F kabinetter i enden

Huskeliste

Afdækningsstrimmel - AK AS UL

Afdækningsstrimmel AK AS UL

Dimensioner : 52 x 107,8 x 9,1 mm
Dette: 79901252

Bredde 108 mm til 6 moduler

Afdækningsstrimmel, til afdækning af ikke benyttet plads, kan deles, grå

Huskeliste

Låsesæt - AK SGA-1

Låsesæt AK SGA-1

Dimensioner : 110 x 75 x 15 mm
Dette: 70610201

Ens lukninger

Låsegarniture, til indbygning i klapdøre i AK-serie, med 2 nøgler og monteringsvejledning

Huskeliste

Låsesæt - AK SGA-2

Låsesæt AK SGA-2

Dimensioner : 140 x 80 x 15 mm
Dette: 70690201

Forskellige lukninger, maks. 10 forskellige lukninger

Låsegarniture, til indbygning i klapdøre i AK-serie, med 2 nøgler og monteringsvejledning

Huskeliste

Standardskinne - AK3 NS35-275

Standardskinne AK3 NS35-275

Dimensioner : 35 x 275 x 27,5 mm
Dette: 73381301

Længde 275 mm, inkl. universalholdere til forandring til alle AK/AK-F...

Normeret skinne som DIN-skinne 35 x 7,5 mm

Huskeliste

Kombiforskruning - AK3 KS M50

Kombiforskruning AK3 KS M50

Dimensioner : 130 x 80 x 50 mm
Dette: 73383001

Kombinationsforskruning M50 til forbindelse af kabinetter af typen AK/AK-F 14/28/42/56/70 inkl....

Huskeliste

Udvendige monteringslasker - AK3 ABL-ES

Udvendige monteringslasker AK3 ABL-ES

Dimensioner : 30 x 85 x 10,3 mm
Dette: 73383301

Udvendige fastgøringslasker i rustfrit stål, egnet til kabinet AK/AK-F 14/28/42/56/70 samt...

Huskeliste

Produkt tekst

Log ind på mySpelsberg for at downloade udbudstekster. mySpelsberg Login

Lignende produkter

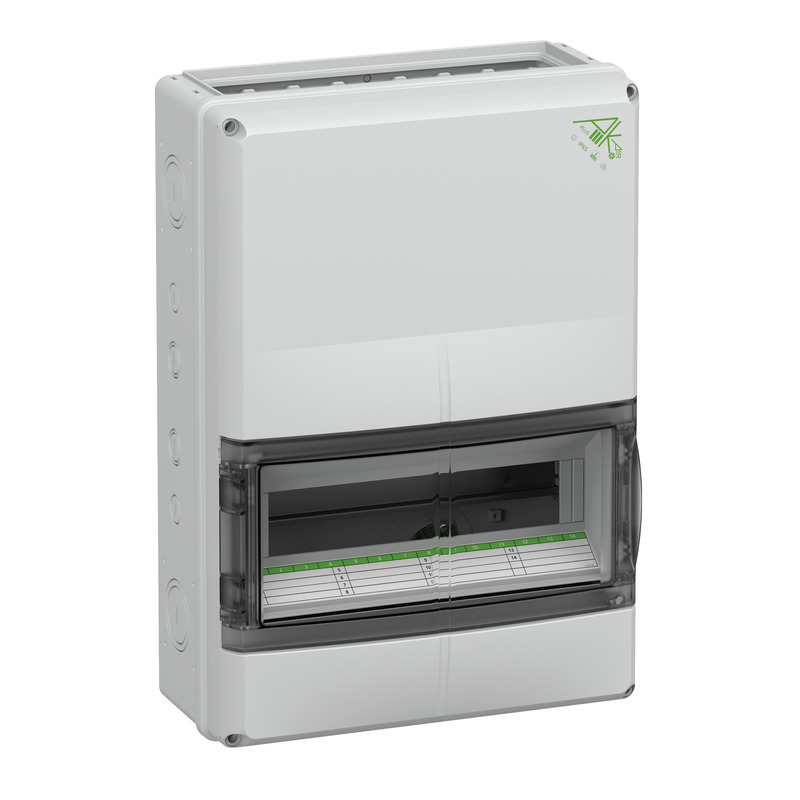

Fordelingstavle - AK-F 14 Plus UL

Fordelingstavle AK-F 14 Plus UL

Dimensioner : 315 x 450 x 155 mm
Dette: 73371452

1 rækket, 14 moduler, med ekstra plads til tilslutning inkl. 35 mm...

Fordelingstavle, med kapslingsklasse IP65, UL Type Rating 3R, 12/12K, Flangetype, med integrerede...

Huskeliste

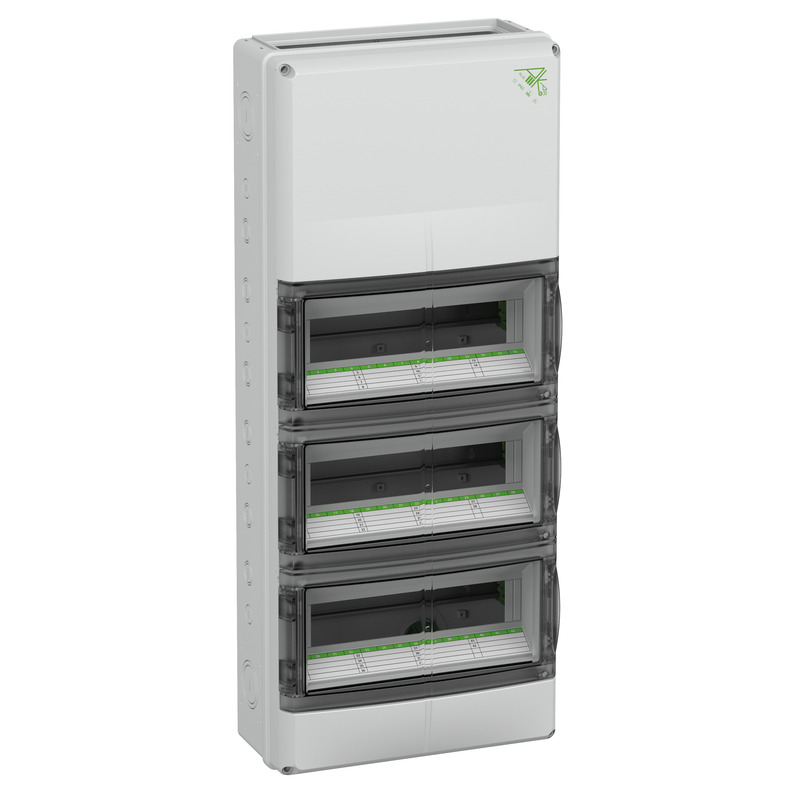

Fordelingstavle - AK-F 42 Plus UL
