Fordelingstavle

AKe 48

Dette: 73554801 | Dimensioner: 300 x 750 x 142 mm

Fordelingstavle, med kapslingsklasse IP55, 4 Rækker, 48 tilgængelige delingsenheder, Dimensionerings driftsspænding: 400V AC, Dimensionerings isolationsspænding: 690V AC, 690V DC, Metriske knockouts i toppen og bunden til universelle kabelindgange med kabelforskruninger og/eller trappemembran, til standardinstallationer indendørs

med PE/N-klemmeskinne med hver 1 klemmested 25 mm², 6 klemmesteder 16 mm² og 18 klemmesteder 6 mm²

Vedlagt tilbehør:

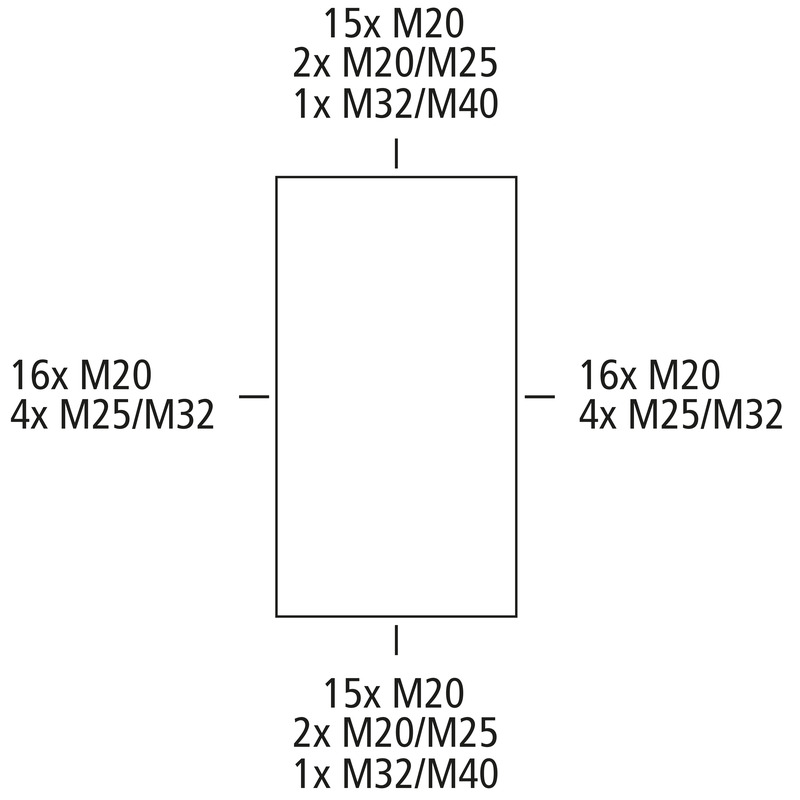

Trinnippel: 25x M20, 2x M25, 1x M32, 1x M40, lukkeprop, afdæknings- og tekststriber

Highlights

Let at montere – PE/N-klemskinne, elastiske indføringer på oversiden og god skinneafstand sikrer ekstra komfortabel og hurtig installation af fordelerne.



elektriske egenskaber

Dimensioneringsdriftsspænding AC 400 V
Dimensioneringsisolationsspænding AC 690 V
Dimensioneringsisolationsspænding DC 690 V
Beskyttelsesklasse II
Kapslingsklasse IP55
Antal N-potentiale 1
Antal rækker 4
Antal delingsenheder 48
Antal delingsenheder pr. række 12

Farver

Farve underdel grå

Mål

Bredde 300 mm
Længde 750 mm
Højde 142 mm
Indv. højde 95 mm
Vægt 4.34 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

Fastgørelsestypr Opbygning
Slagstyrke IK07
plomberbar ja
Kan monteres i række ja

Omgivelsesforhold

Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Indendørs område

Sales Information

EAN 4013902911691
Packing Unit Code CT
ETIM Class EC000214
Toldtarifnummer 85369095

Materiale

Materiale underdel Polystyrol
Materiale overdel Polystyrol
Materiale tætning Polyurethan
Materiale dækselskruer Polyamid, glasfiberforstærket
Materiale klapvindue Polycarbonat

Download data blad

Download data blad

Målblad

Måltegning pdf (1.018 KB)
Måltegning dxf (16 MB)
Måltegning jpg (1 MB)

Certifikat

UKCA Forklaring EN pdf (48 KB)
CE Forklaring DE/EN/FR pdf (81 KB)

Produkt tekst

Lignende produkter

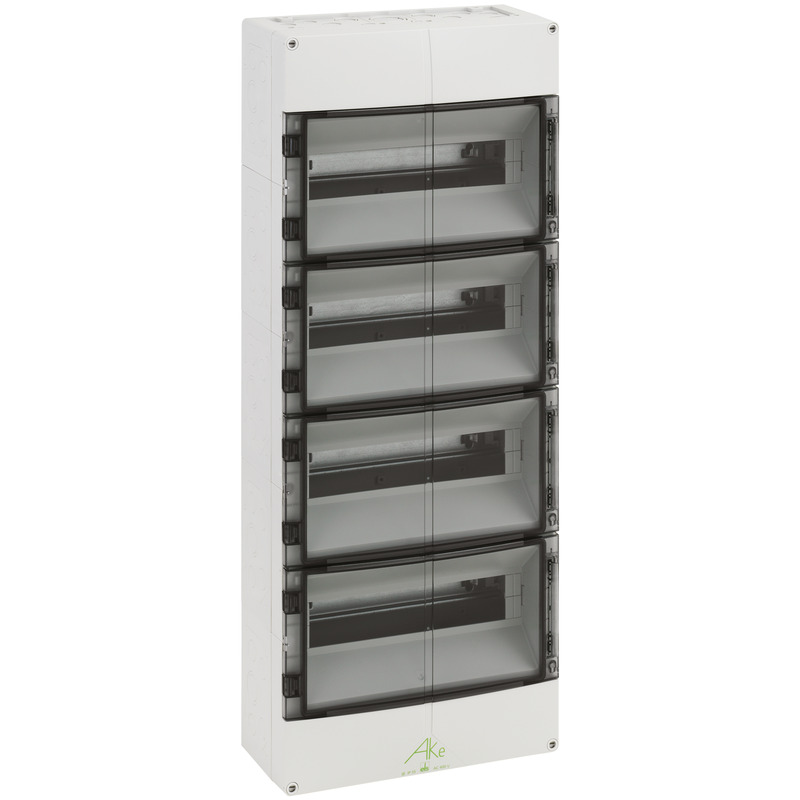

Fordelingstavle AKe 48-L
