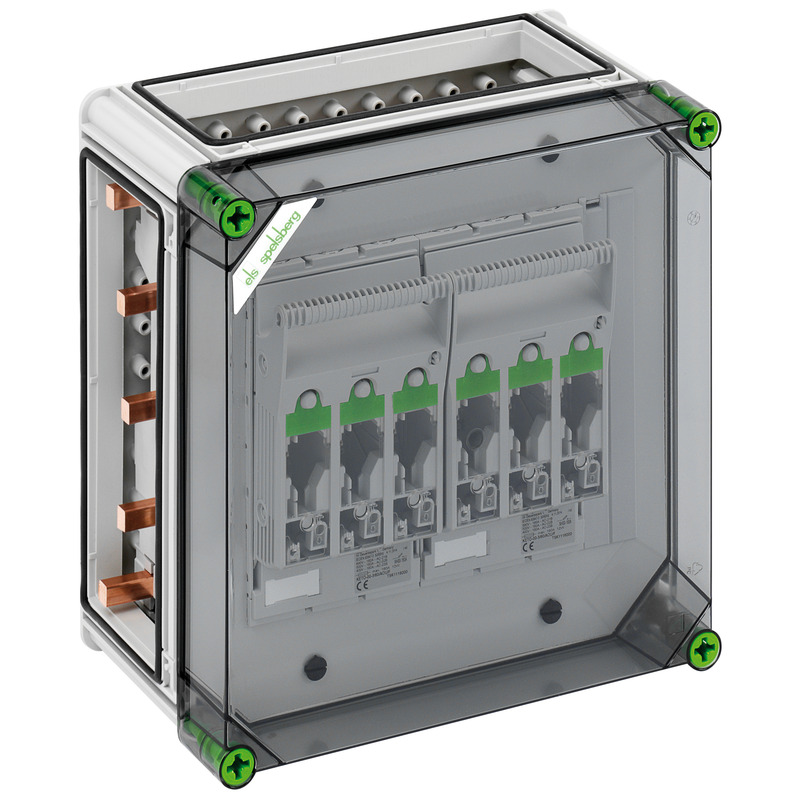

NH-Reiterlasttrennergehäuse GST 2025-250 (04600501) Samleskinnekabinet med ekstra udstyr: Spelsberg

Skinnemonteret NH-afbryderkabinet

GST 2025-250

Dette: 04600501 | Dimensioner: 320 x 320 x 179 mm

Skinnemonteret NH-sikrings-afbryderkabinet, 2 x NH 00-sikringsafbryder, skinnemonteret, Lynslutning 1,5 – 50 mm², Universal udgang, på samleskinne 5-polet, N-klemmer 4 - 35 mm², PE-klemmer 4 - 35 mm², 3 x kabinetforbinder (GVV)

Strømskinnesystem 250 A, med transparent dæksel

elektriske egenskaber

Dimensioneringsdriftsspænding AC 690 V
Beskyttelsesklasse II
Kapslingsklasse IP65
Mærkestrøm 250 Amp.
UL Type Rating 3R

Mål

Bredde 320 mm
Længde 320 mm
Højde 179 mm
Vægt 6.288 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Slagstyrke IK08
Dækselskruens drejemoment 2.5 Nm
Kan monteres i række ja

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902054732
Packing Unit Code CT
ETIM Class EC000249
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat, glasfiberforstærket
Materiale tætning Polyurethan
Materiale dækselskruer Polyamid, glasfiberforstærket

Download data blad

Download data blad

Målblad

Ledningsdiagram pdf (36 KB)
Ledningsdiagram jpg (548 KB)
Måltegning pdf (359 KB)
Måltegning jpg (1 MB)
Måltegning dxf (607 KB)
Måltegning dwg (421 KB)
Måltegning pdf (237 KB)
Måltegning jpg (1 MB)

Certifikat

CE Forklaring DE/EN/FR pdf (136 KB)
UKCA Forklaring EN pdf (166 KB)
CE Forklaring DE/EN/PL pdf (138 KB)

Tilbehør

Flangesæt GFS 12-m

  • Dette: 07251201

Flangesæt bestående af flangerne GFL 321, 2x 341 og 351



Flangesæt med metriske forprægninger, 2 x flangeforbindere pr. flange



Samleskinneforbinder GSV 56

  • Dimensioner : 100 x 55 x 40 mm
  • Dette: 07505601

Sæt = 5 stk.



Samleskinneforbinder, universel, 250-630A, til at forbinde samleskinner og skinnemonterede...



Prismeklemme KPK NH00

  • Dimensioner : 27 x 20,2 x 21 mm
  • Dette: 07673001

til AL/CU-ledere 1x (10-70), aluminiumsledere se teknisk tillæg, sæt =...



Prismeklemme for tilslutning af aluminiums- og kobberledere til NH-koblingsudstyr i GTi-kabinetter...



Tilslutningsskruer KSR NH 00

  • Dimensioner : 130 x 75 x 16 mm
  • Dette: 07675001

M8, sæt = 3 stk.



Tilslutningsskruesæt til NH-sikringsafbryder og NH-sikringsbase for tilslutning af ringkabelsko
