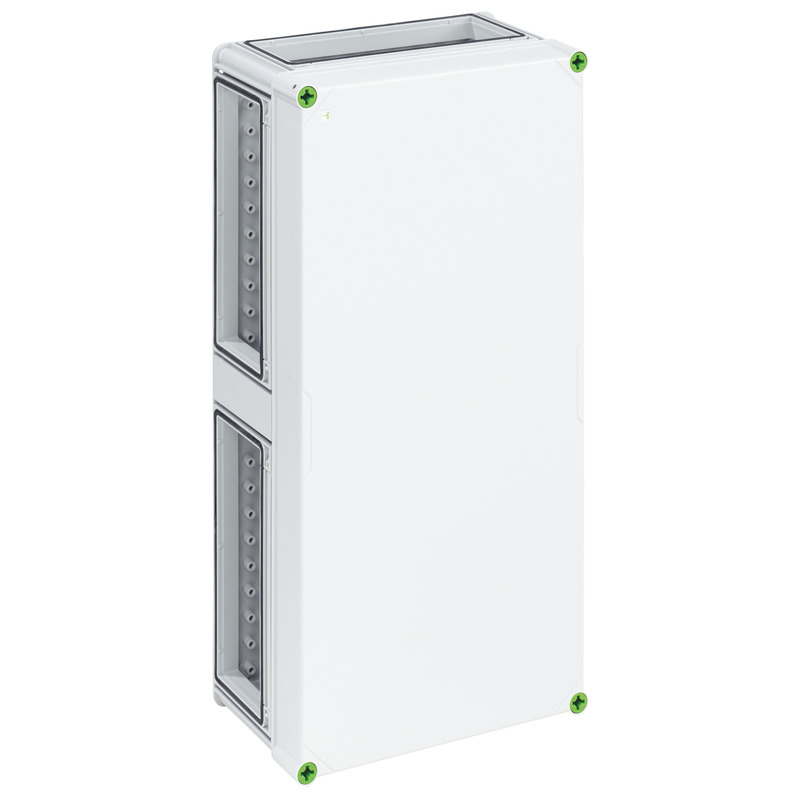

Leergehäuse GTi 4-g (01040401) Tomt kabinet: Spelsberg

Tomt kabinet

GTi 4-g

Dette: 01040401 | Dimensioner: 320 x 640 x 179 mm

Tomt kabinet, 4 x kabinetforbinder (GVV)

Med gråt dæksel

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
Dimensioneringsisolationsspænding DC 1000 V
Beskyttelsesklasse II
Kapslingsklasse IP65
UL Type Rating 3R

Farver

Farve underdel grå

Mål

Bredde 320 mm
Længde 640 mm
Højde 179 mm
Indv. højde 157 mm
Vægt 2.9932 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V2
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Synlig installation
Slagstyrke IK08
Dækselskruens drejemoment 2.5 Nm
Kan monteres i række ja

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902050338
Packing Unit Code CT
ETIM Class EC000058
Toldtarifnummer 85389099

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat
Materiale tætning Polyurethan
Materiale dækselskruer Polyamid, glasfiberforstærket

Download data blad

Download data blad

Målblad

Måltegning pdf (315 KB)
Måltegning dxf (3 MB)
Måltegning dwg (572 KB)
Måltegning jpg (1 MB)
Måltegning pdf (359 KB)
Måltegning jpg (1 MB)

Certifikat

UKCA Forklaring EN pdf (48 KB)
CE Forklaring DE/EN/FR pdf (219 KB)

Tilbehør

vejrbeskyttelsestag GFW 30

  • Dimensioner : 325 x 231 x 73 mm
  • Dette: 07335001

320mm, inkl. fræset flange GFL



Halvtag til GTi kabinet, kan kombineres modulært, til reduktion af belastninger af kabinettet som...



Flangesæt GFS 14-m

  • Dette: 07251401

Flangesæt bestående af flangerne GFL 321, 2x 331, 341, 351 og 361



Flangesæt med metriske forprægninger, 2 x flangeforbindere pr. flange



CAD-data

CAD-data Download 3D-CAD-data

Din anmodning

Dine oplysninger

Companydata

CAD-format

Produkt tekst

Lignende produkter

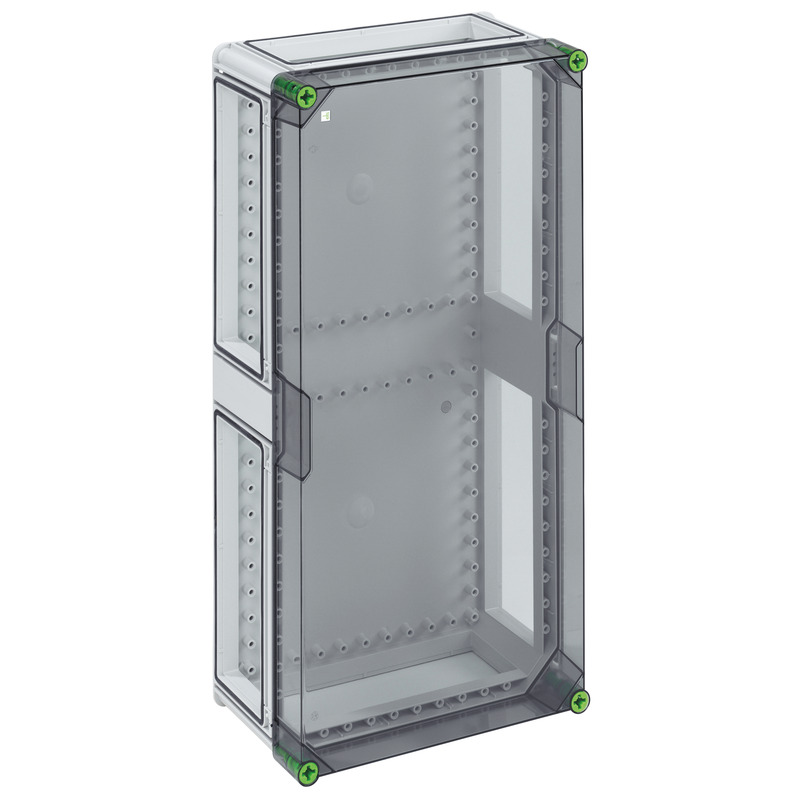

Tomt kabinet GTi 4-t
