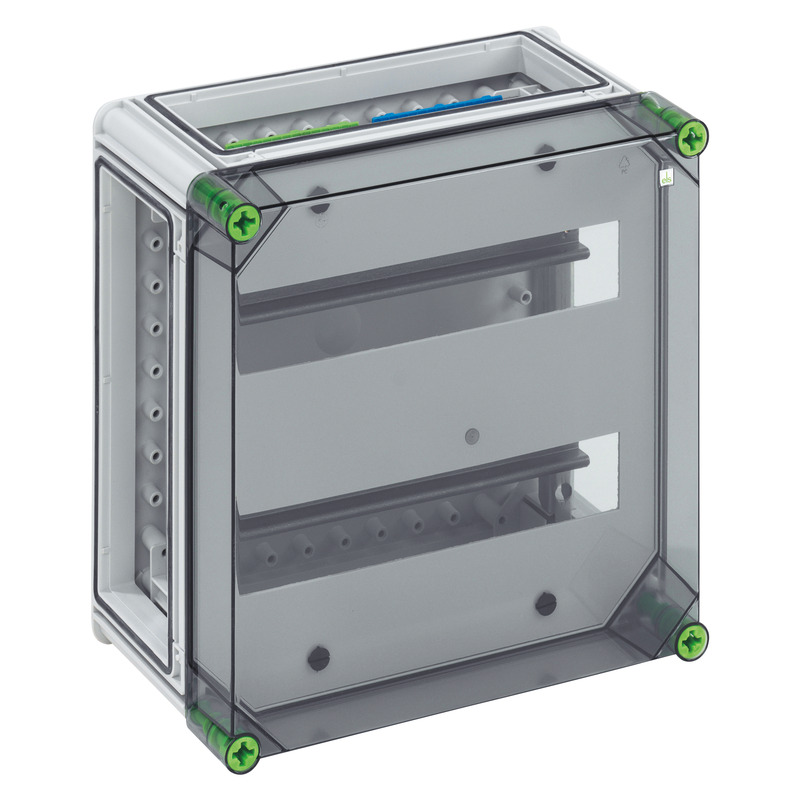

Automatengehäuse GTA 228-t (01522801) Tomt kabinet: Spelsberg

automatkabinet

GTA 228-t

Dette: 01522801 | Dimensioner: 320 x 320 x 179 mm

Automatkabinet, i 2 rækker, PE/N klemme, med 2 klemmesteder hver 16 mm², 10 klemmesteder 6 mm², Afdæknings- og påskriftsstrimler, 3 x kabinetforbinder (GVV)

med transparent dæksel

elektriske egenskaber

Dimensioneringsisolationsspænding AC 400 V
Beskyttelsesklasse II
Kapslingsklasse IP65
udluftet nej
Antal rækker 2
Antal delingsenheder 28
Antal delingsenheder pr. række 14
UL Type Rating 3R

Farver

Farve underdel grå
Farve overdel transparent

Mål

Bredde 320 mm
Længde 320 mm
Højde 179 mm
Indv. højde 157 mm
Vægt 2.937 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V2
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Opbygning
Slagstyrke IK08
plomberbar ja
Dækselskruens drejemoment 2.5 Nm
Flangevariant ja
Kan monteres i række ja

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902050383
Packing Unit Code CT
ETIM Class EC000214
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat
Materiale tætning Polyurethan
Materiale dækselskruer Polyamid, glasfiberforstærket

Download data blad

Download data blad

Målblad

Måltegning dxf (607 KB)
Måltegning dwg (421 KB)
Måltegning pdf (237 KB)
Måltegning jpg (1 MB)
Måltegning pdf (347 KB)
Måltegning dwg (742 KB)
Måltegning dxf (4 MB)
Måltegning pdf (359 KB)
Måltegning jpg (1 MB)

Certifikat

CE Forklaring DE/EN/FR pdf (221 KB)
UKCA Forklaring EN pdf (50 KB)

Tilbehør

Flangesæt GFS 12-m

  • Dette: 07251201

Flangesæt bestående af flangerne GFL 321, 2x 341 og 351



Flangesæt med metriske forprægninger, 2 x flangeforbindere pr. flange



CAD-data

CAD-data Download 3D-CAD-data

Din anmodning

Dine oplysninger

Companydata

CAD-format

Produkt tekst

Lignende produkter

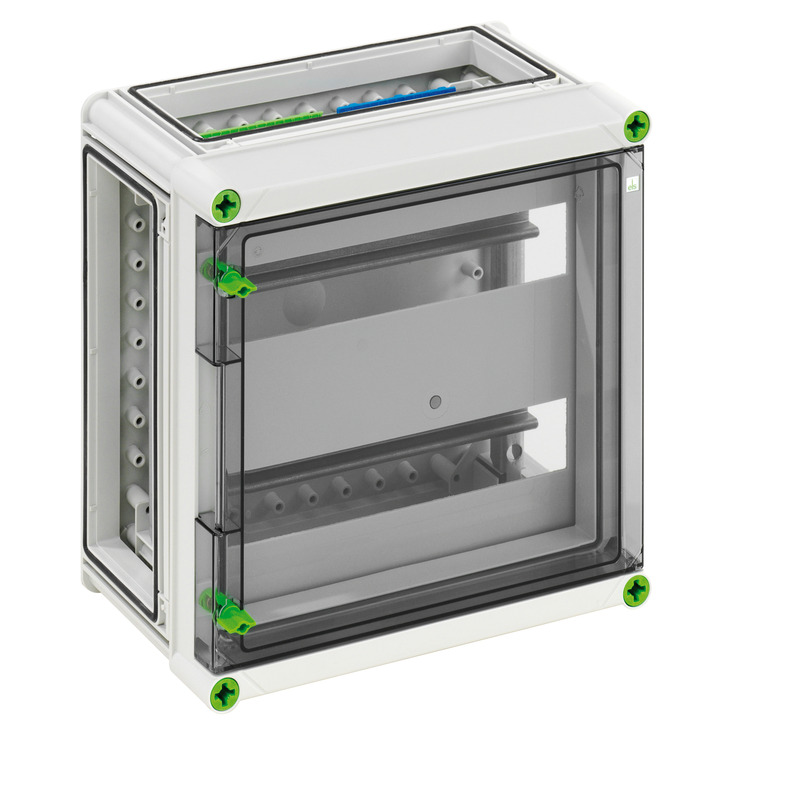

automatkabinet GTA 228-KT-t
