Tilslutningsboks til små kabelhuse

SVi H 12P-g

Dette: 59101301 | Dimensioner: 150 x 300 x 137 mm

Nettilslutningskasse, til 230 V vekselstrømsnet (L-N-PE / L-PEN)   iht. VDE-AR-N 4100 (hustilslutningskasse til enkeltfaset tilslutning), In=25 A, Imax=63 A, bestykket med: 1 x NH00 sikringselement, 1 x N-Klemme, 1 x PE-klemme, 1 x PE-N-bro 10mm², 1 x parkeringslomme til 2 ledere
Tilslutningsklemmer tilledning: Prismeklemme (2,5 - 50 mm² CU, 16 - 50 mm² AL)
Tilslutningsklemmer afgang: Spændebåndstilslutning (2x 2,5-50mm² CU)

Gråt låg

elektriske egenskaber

Dimensioneringsdriftsspænding AC 400 V
Beskyttelsesklasse II
Kapslingsklasse IP65
UL Type Rating ingen angivelse

Mål

Bredde 150 mm
Længde 300 mm
Højde 137 mm
Vægt 1.6454 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V2
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Opbygning
Slagstyrke IK07

Omgivelsesforhold

Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902369867
Packing Unit Code CT
ETIM Class EC000248
Toldtarifnummer 85369095

Materiale

Materiale underdel Plast

Certifikater

Kontrolmærke VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))
Kontrolmærke VDE (DIN 0660-505)

Download data blad

Download data blad

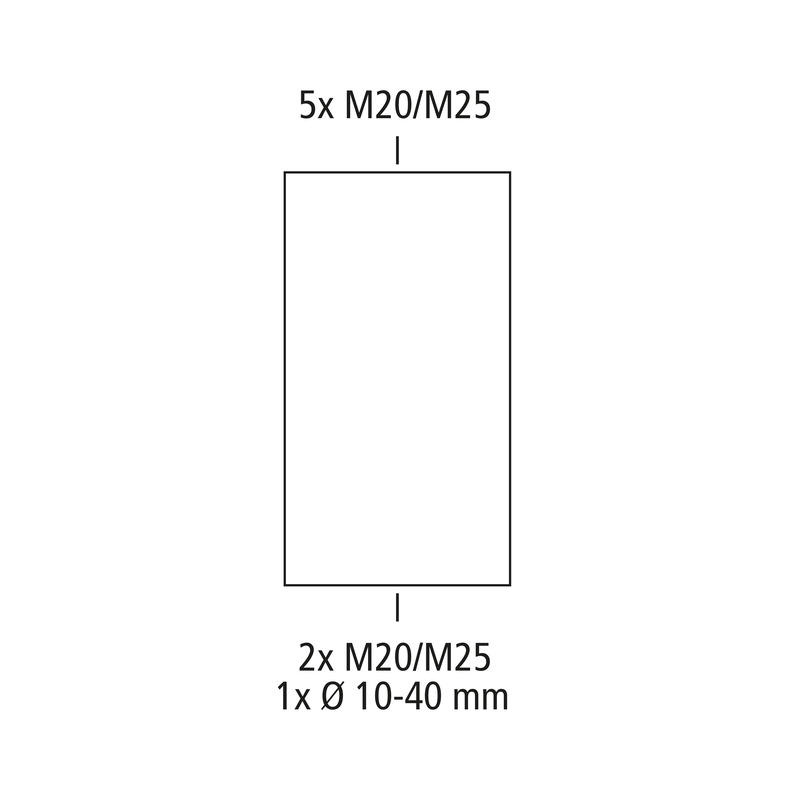

Målblad

Måltegning pdf (660 KB)
Måltegning dxf (7 MB)
Måltegning dwg (1 MB)
Måltegning jpg (1 MB)

Certifikat

VDE certifikat DE/EN pdf (665 KB)
CE Forklaring DE/EN/FR pdf (310 KB)
UKCA Forklaring EN pdf (48 KB)
VDE certifikat DE/EN pdf (682 KB)

Tilbehør

Bøsningsklemme 1-polet, 4x16 mm² PVK 416

  • Dimensioner : 30 x 30,5 x 42,3 mm
  • Dette: 59341601



Potential-forstærkningsklemme, med 4 skrueklemmesteder 6 - 16 mm² CU
