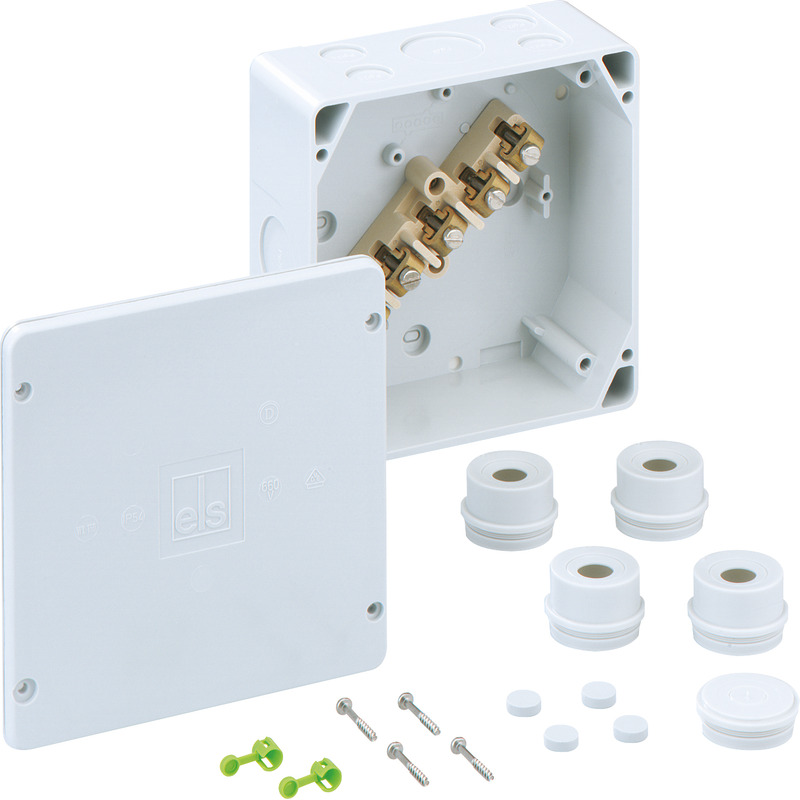

Afgreningskasse

WK 160-16²

Dette: 41641201 | Dimensioner: 165 x 165 x 76 mm

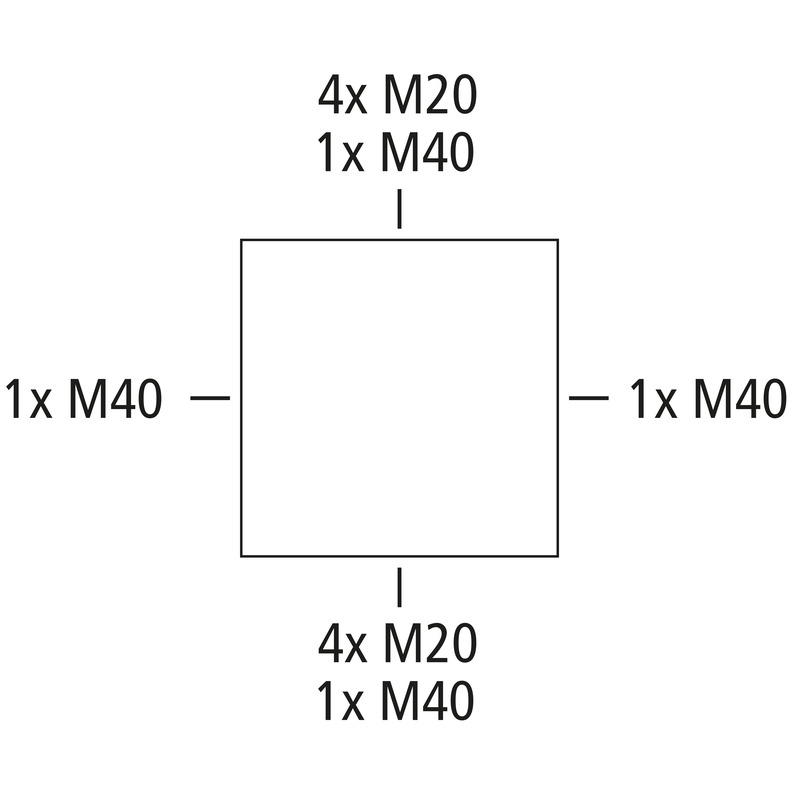

Afgreningskasse, med kapslingsklasse IP54, Nominelt tværsnit 16 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Udslagsmembraner, M20/M40, (12 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs

grå, med skrueklemme 5-polet - 16 mm² (5 x 10² / 3 x 16²)

Vedlagt tilbehør:
4 påbygningsstuds IP54 M40 tætningsområde 17 - 30 mm, 1 Propper M40, 1 plomberingssæt

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
maks. ledningstværsnit 16 mm²
Beskyttelsesklasse II
Kapslingsklasse IP54
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 165 mm
Længde 165 mm
Højde 76 mm
Vægt 0.861 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK05
plomberbar nej
Dækselskruens drejemoment 1.8 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Indendørs område

Sales Information

EAN 4013902040292
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Duroplast
Materiale overdel Duroplast
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Stål

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES pdf (159 KB)

Målblad

Måltegning pdf (104 KB)
Måltegning dxf (2 MB)
Måltegning dwg (437 KB)
Måltegning jpg (833 KB)

Certifikat

UKCA Forklaring EN pdf (49 KB)
CE Forklaring DE/EN/FR pdf (311 KB)
VDE certifikat DE/EN pdf (597 KB)

Tilbehør

Denne artikel er arkiveret!

Klemmesten WK 160 KLS-16²

  • Dimensioner : 38 x 120 x 32 mm
  • Dette: 46051601

5x16 mm², til K3-, K4-EK-kasser



Forbindelsesklemme, Ui = 400 V/690 V



Produkt tekst

Lignende produkter

Denne artikel er arkiveret!

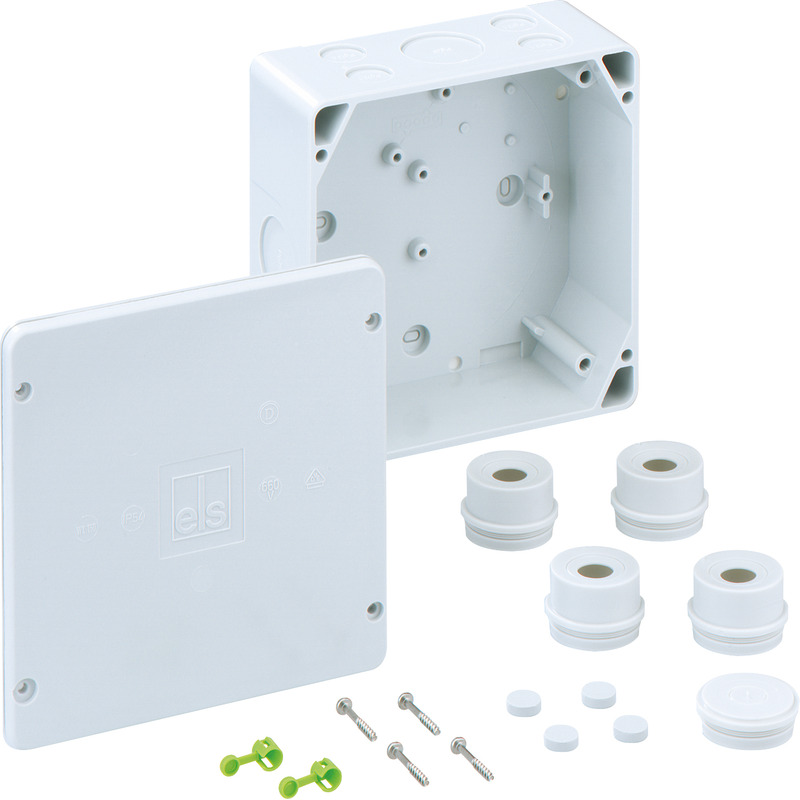

Afgreningskasse WK 160-L
