Denne artikel er arkiveret!
Abox-i m 040 SB-L Abox-i m 040 SB-L

Afgreningskasse

Abox-i m 040 SB-L

Dette: 50170401 | Dimensioner: 94 x 94 x 57 mm

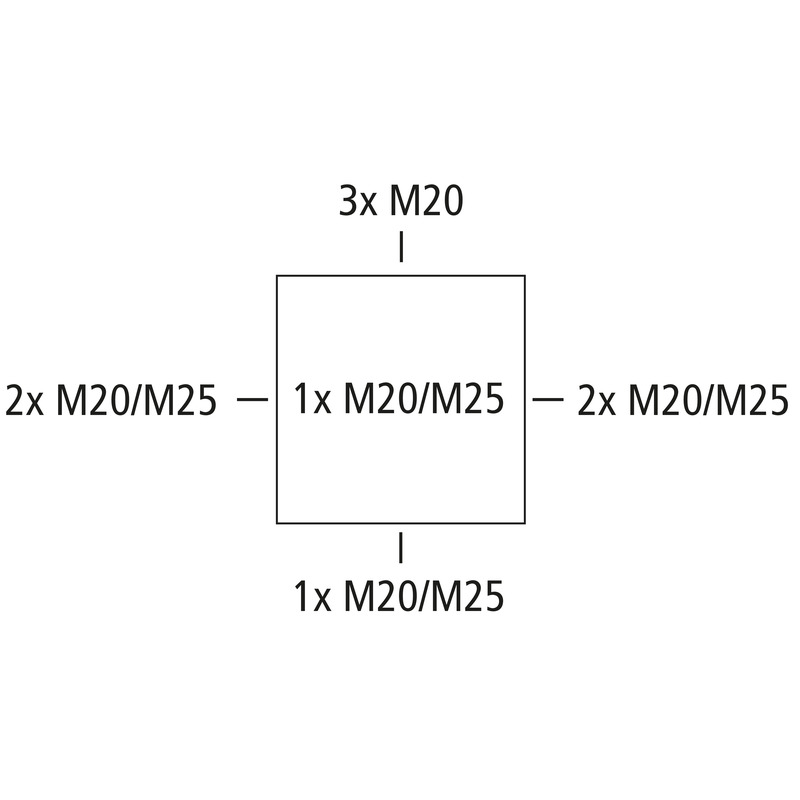

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 4 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20/M25, (1 På bagsiden, 8 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

grå, med rødt dæksel, uden klemmer, til mærkning af sikkerhedsbelysningens strømkredse

Vedlagt tilbehør:
4 Dobbeltmembrandstuds IP66 M25 tætningsområde 9 - 16 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
maks. ledningstværsnit 4 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel rød

Mål

Bredde 94 mm
Længde 94 mm
Højde 57 mm
Vægt 0.1496 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V2
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK08
plomberbar ja
Dækselskruens drejemoment 1.7 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Beskyttet udendørs område

Sales Information

ETIM Class EC002600
Toldtarifnummer 85389099

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat, glasfiberforstærket
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)
Kontrolmærke DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Målblad

Måltegning pdf (410 KB)
Måltegning dxf (5 MB)
Måltegning dwg (936 KB)
Måltegning jpg (1 MB)

Tilbehør

Kabelforskruning - KVR M20-MGM

Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-GDB/MGM

Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M20/w

Dobbeltmembrandstuds DMS M20/w

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26012001

Tætningsområde 7 - 13 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M25/w

Dobbeltmembrandstuds DMS M25/w

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26012501

Tætningsområde 9 - 17 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M20

Dobbeltmembrandstuds DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26042001

Tætningsområde 7 - 13 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M25

Dobbeltmembrandstuds DMS M25

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26042501

Tætningsområde 9 - 17 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Klemmesten - Abox 025/040 KLS-2,5²/4²

Klemmesten Abox 025/040 KLS-2,5²/4²

  • Dimensioner : 46,6 x 17,8 x 31,5 mm
  • Dette: 84000401

5-polet - 2,5/4 mm²



Forbindelsesklemme iht. DIN EN 60998 (VDE 0613)., Ui=690V



Huskeliste
Detaljer
Denne artikel er arkiveret!
Plomberingssæt - Abox PST

Plomberingssæt Abox PST

  • Dimensioner : 10 x 25 x 12,5 mm
  • Dette: 89001001

Til forgreningsdåser Abox 025 til 100,, (medfølger som standard fra og...



Plomberingssæt



Huskeliste
Detaljer
Klemmeholder - Abox 025/040 KLH-SL 0,2/4²

Klemmeholder Abox 025/040 KLH-SL 0,2/4²

  • Dimensioner : 56,4 x 23 x 28,5 mm
  • Dette: 84000201

passer til alle forbindelsesdåser Abox / Abox-i 025/040 og Abox m /...



Klemmeholder til WAGO-installationsklemmer i serie 221-41X



Huskeliste
Detaljer

BIM-Dateien

Produkt tekst

Lignende produkter

Denne artikel er arkiveret!
Afgreningskasse - Abox-i m 040-4²/sw

Afgreningskasse Abox-i m 040-4²/sw

  • Dimensioner : 94 x 94 x 57 mm
  • Dette: 50240401

sort, med skrueklemme, 5-polet - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x...



Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 4 mm², Ui=690 V AC, Certificeret iht....



Huskeliste
Detaljer
Denne artikel er arkiveret!
Afgreningskasse - Abox-i m 040-L/w

Afgreningskasse Abox-i m 040-L/w

  • Dimensioner : 94 x 94 x 57 mm
  • Dette: 50490401

hvid, uden klemmer



Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 4 mm², Ui=690 V AC, Certificeret iht....



Huskeliste
Detaljer
