Abzweigkasten WKE 303 RK (86230301) Produkt: Spelsberg
Denne artikel er arkiveret!

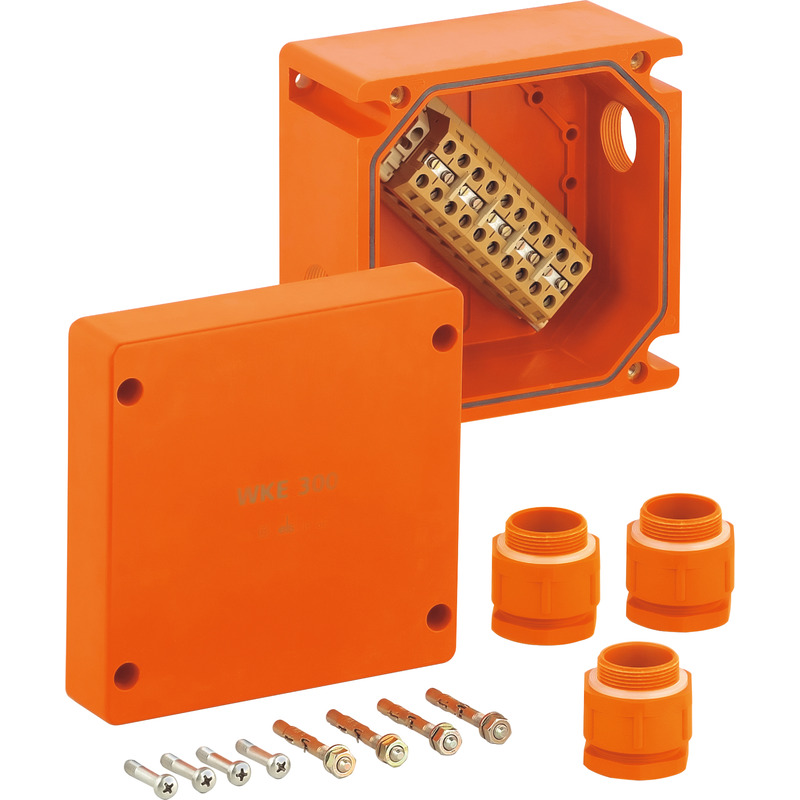

Afgreningskasse

WKE 303 RK

Dette: 86230301 | Dimensioner: 160 x 160 x 110 mm

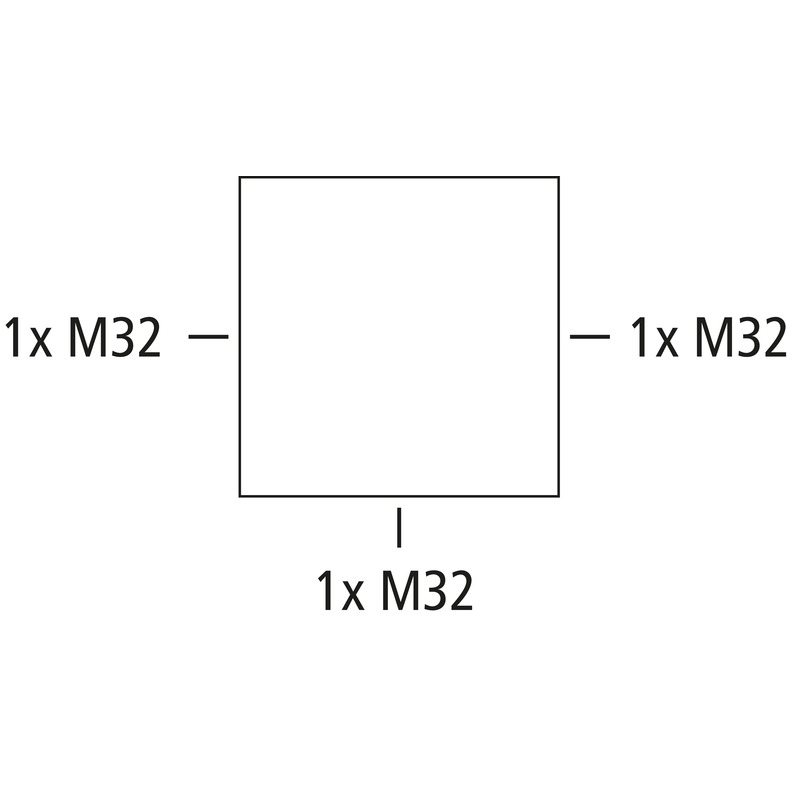

Afgreningskasse, med kapslingsklasse IP66, Ui=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), M32, (3 i siden), Udvendige fastgørelsessteder, med elektrisk funktionsbevaring E30 iht. DIN 4102 del 12, kabinet og rækkeklemmer består af halogenfri specialduroplast

orange, Afgreningskasse 5-polet, klemmekapacitet pr. pol 4 x 2,5 - 10 mm²

Vedlagt tilbehør:
3 kabelforskruninger M32, Tætningsområde 17 - 26 mm, Plugsæt Ø 6 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC 450 V
Dimensioneringsisolationsspænding DC 450 V
min. ledningstværsnit 2,5 mm²
max ledningstværsnit (ledningsafgrening) 10 mm²
min. ledningstværsnit 2,5 mm²
maks. ledningstværsnit 10 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66
sikret afgrening nej
Klasse funktionssikring E30
Antal poler (afgrening) 5
Antal poler (gennemgang) 5
UL Type Rating ingen angivelse
Antal sikringer i afgreningen 0

Farver

Farve underdel orange
Farve overdel orange

Ekstra features

Anvendelsesområde Forbindelse og afgrening

Mål

Bredde 160 mm
Længde 160 mm
Højde 110 mm
Vægt 2.65 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK08
plomberbar nej
Dækselskruens drejemoment 2.5 Nm
Fastgørelse Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902924455
Packing Unit Code CT
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Duroplast
Materiale overdel Duroplast
Materiale tætning Polyurethan
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE pdf (894 KB)

Målblad

Måltegning pdf (110 KB)
Måltegning dxf (1 MB)
Måltegning dwg (288 KB)
Måltegning jpg (1 MB)

Certifikat

MPA Prøveattest DE pdf (16 MB)
CE Forklaring DE/EN/FR pdf (218 KB)
MPA Prøveattest UKr pdf (1 MB)
MPA Prøveattest DE pdf (3 MB)
VDE certifikat DE/EN pdf (601 KB)
UKCA Forklaring EN pdf (49 KB)
CE Forklaring DE/EN/PL pdf (314 KB)

Tilbehør

Udendørs fastgørelsessæt WKE 200 ABL

  • Dimensioner : 25 x 77,1 x 10,3 mm
  • Dette: 86040001

Udvendigt monteringssæt V2A, til WKE 200 indtil WKE 400, Materiale...



Udvendigt monteringssæt V2A
