Abzweigkasten WKE 400 7 x 10² 2D0 (86235601) Produkt: Spelsberg
Denne artikel er arkiveret!

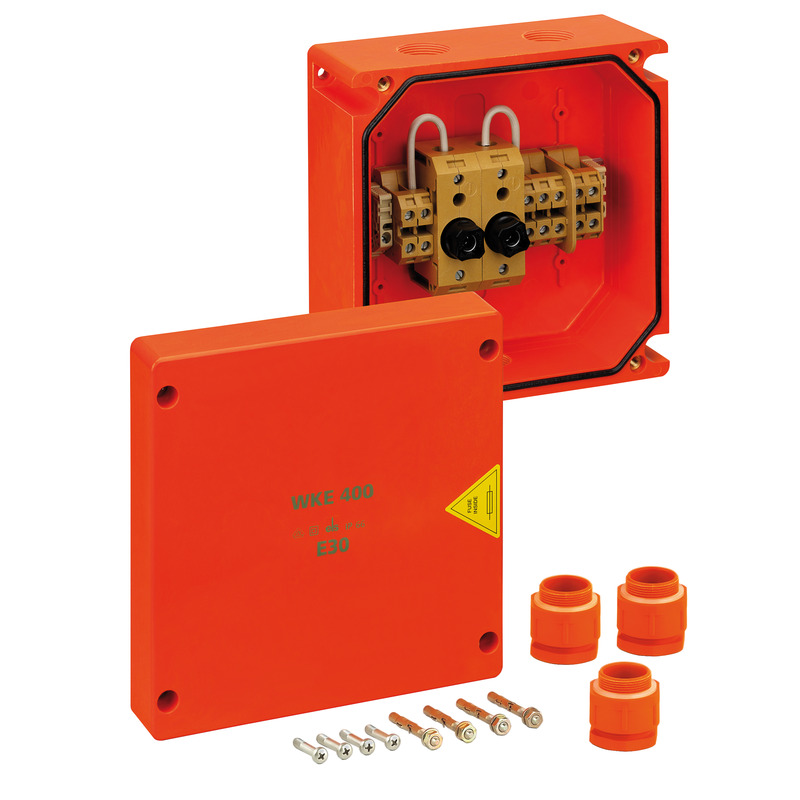

Afgreningskasse

WKE 400 7 x 10² 2D0

Dette: 86235601 | Dimensioner: 200 x 200 x 110 mm

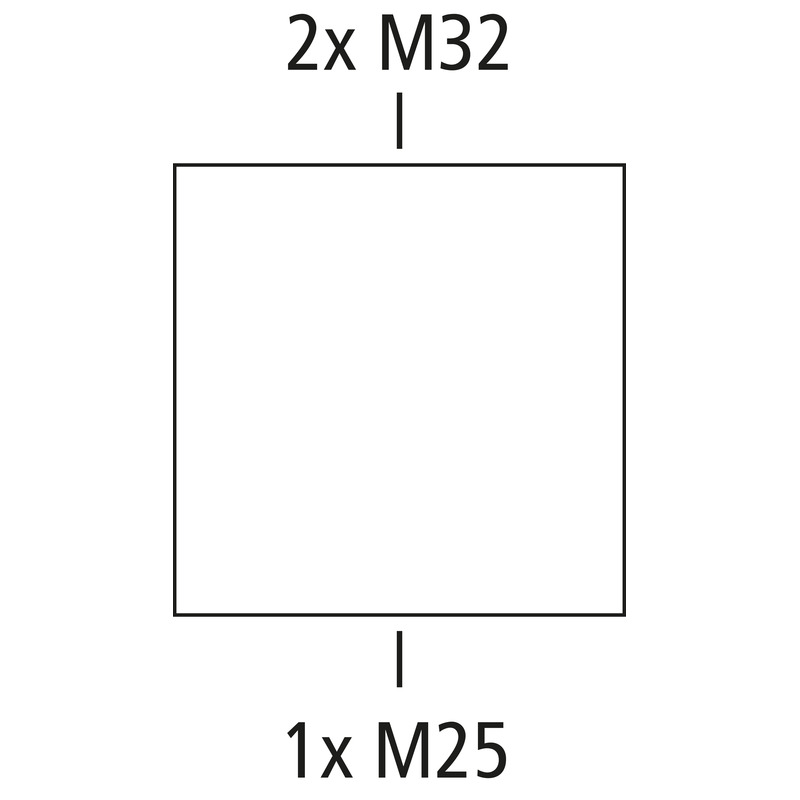

Afgreningskasse, med kapslingsklasse IP66, Ui=450 V AC, Certificeret iht. VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)), M25/M32, (3 i siden), Udvendige fastgørelsessteder, med elektrisk funktionsbevaring E30 iht. DIN 4102 del 12, kabinet og rækkeklemmer består af halogenfri specialduroplast

orange, Afgreningskasse med sikret afgrening, forbindelseskasse 3-polet, afgreningskasse 3-polet, antal klembare ledere pr. pol 4 x 1,5 - 10mm², klemmekapacitet pr. klemmested 1 x 1,5 - 10mm², sikringsholder D02 max 6A

Vedlagt tilbehør:
2 stk. kabelforskruninger M32 (17 - 26mm), 1 stk. kabelforskruning M25 (9 - 19mm), Plugsæt Ø 6 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC 450 V
Dimensioneringsisolationsspænding DC 450 V
min. ledningstværsnit 1,5 mm²
max ledningstværsnit (ledningsafgrening) 10 mm²
min. ledningstværsnit 1,5 mm²
maks. ledningstværsnit 10 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66
sikret afgrening ja
Klasse funktionssikring E30
Antal poler (afgrening) 3
Antal poler (gennemgang) 3
UL Type Rating ingen angivelse
Antal sikringer i afgreningen 2

Farver

Farve underdel orange
Farve overdel orange

Ekstra features

Anvendelsesområde sikret afgrening

Mål

Bredde 200 mm
Længde 200 mm
Højde 110 mm
Indv. længde 176 mm
Indv. bredde 176 mm
Indv. højde 84 mm
Vægt 3.74 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK08
plomberbar nej
Dækselskruens drejemoment 2.5 Nm
Fastgørelse Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902574834
Packing Unit Code CT
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Plast
Materiale tætning Termoplastisk elastomer

Certifikater

Kontrolmærke VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))
