Abzweigkasten WKE 404 RK (86240401) Produkt: Spelsberg
Denne artikel er arkiveret!

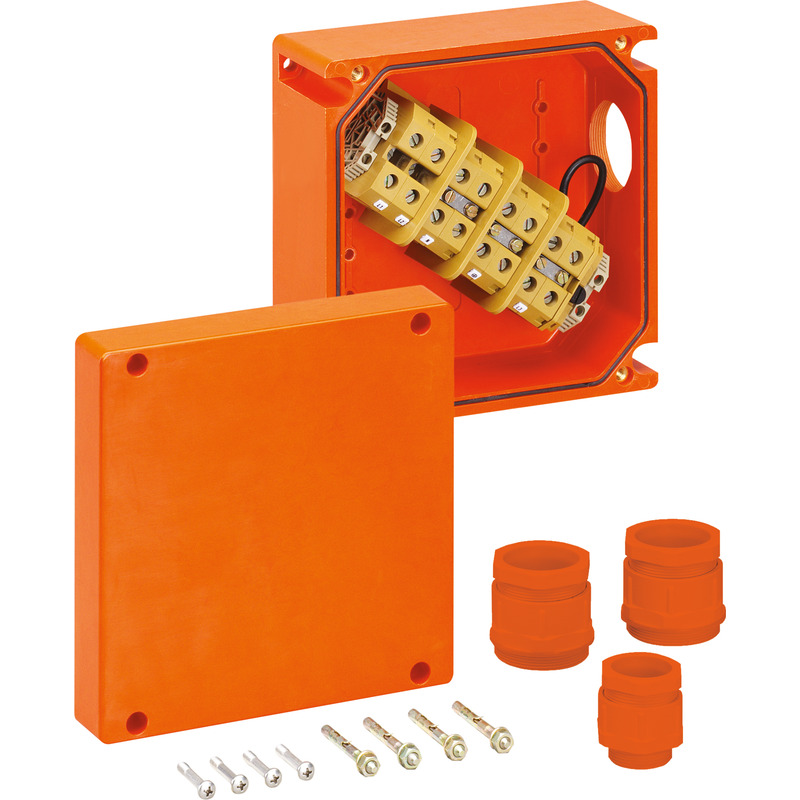

Afgreningskasse

WKE 404 RK

Dette: 86240401 | Dimensioner: 200 x 200 x 110 mm

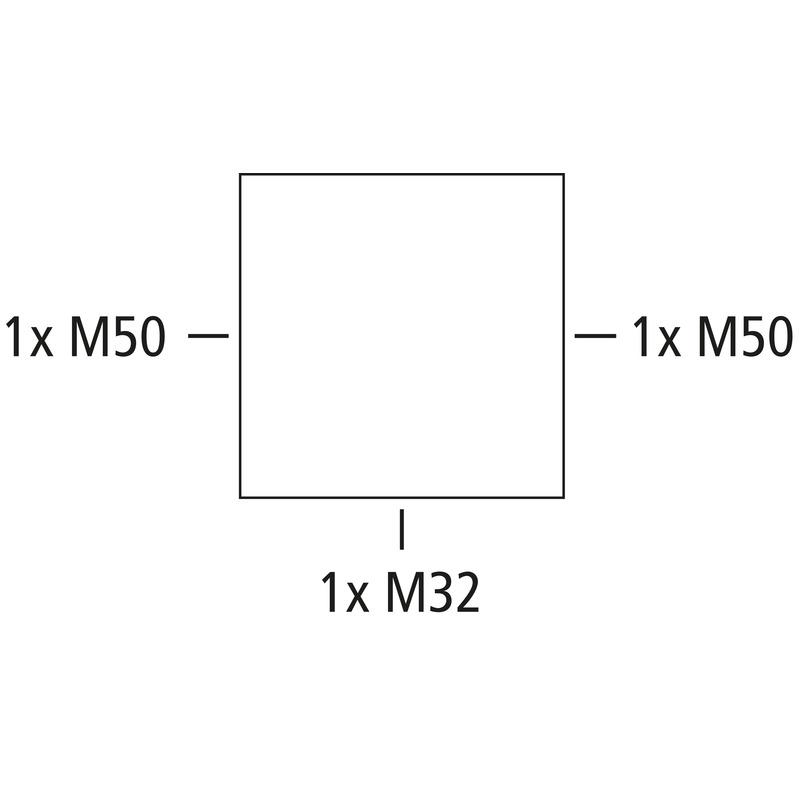

Afgreningskasse, med kapslingsklasse IP66, Ui=450 V AC, Certificeret iht. VDE (DIN EN 61439-1/-3 (VDE 0660-600-1/-3)), M32/M50, (3 i siden), Udvendige fastgørelsessteder, med elektrisk funktionsbevaring E30 iht. DIN 4102 del 12, kabinet og rækkeklemmer består af halogenfri specialduroplast

orange, Afgreningskasse med sikret afgrening, forbindelseskasse 5-polet, antal klembare ledere pr. pol 2 x 2,5 - 35mm², klemmekapacitet pr. klemmested 1 x 2,5 - 35mm² afgreningskasse 3-polet, antal klembare ledere pr. pol 4 x 1,5 - 10mm², klemmekapacitet pr. klemmested 1 x 1,5 - 10mm², sikringsholder (20 x 5mm) max 6,3A

Vedlagt tilbehør:
Plugsæt Ø 6 mm, 2 stk. kabelforskruninger M50 (23 - 34mm), 1 stk. kabelforskruning M32 (17 - 26mm)

elektriske egenskaber

Dimensioneringsisolationsspænding AC 450 V
Dimensioneringsisolationsspænding DC 450 V
min. ledningstværsnit 1,5 mm²
max ledningstværsnit (ledningsafgrening) 10 mm²
min. ledningstværsnit 2,5 mm²
maks. ledningstværsnit 35 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66
sikret afgrening ja
Klasse funktionssikring E30
Antal poler (afgrening) 3
Antal poler (gennemgang) 5
UL Type Rating ingen angivelse
Antal sikringer i afgreningen 1

Farver

Farve underdel orange
Farve overdel orange

Ekstra features

Anvendelsesområde sikret afgrening

Mål

Bredde 200 mm
Længde 200 mm
Højde 110 mm
Vægt 4.13 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK08
plomberbar nej
Dækselskruens drejemoment 2.5 Nm
Fastgørelse Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902907601
Packing Unit Code CT
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Duroplast
Materiale overdel Duroplast
Materiale tætning Polyurethan
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 61439-1/-3 (VDE 0660-600-1/-3))

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE pdf (894 KB)

Målblad

Måltegning dxf (1 MB)
Måltegning dwg (254 KB)
Måltegning jpg (1 MB)
Måltegning pdf (77 KB)

Certifikat

CE Forklaring DE/EN/FR pdf (218 KB)
VDE certifikat DE/EN pdf (601 KB)
CE Forklaring DE/EN/PL pdf (314 KB)
MPA Prøveattest DE pdf (16 MB)
UKCA Forklaring EN pdf (49 KB)
MPA Prøveattest UKr pdf (1 MB)
