Befestigungsset KTB 1 (89600901) Generelt tilbehør: Spelsberg
nye

Monteringssæt

KTB 1

Dette: 89600901 | Dimensioner: 17 x 30 x 14 mm

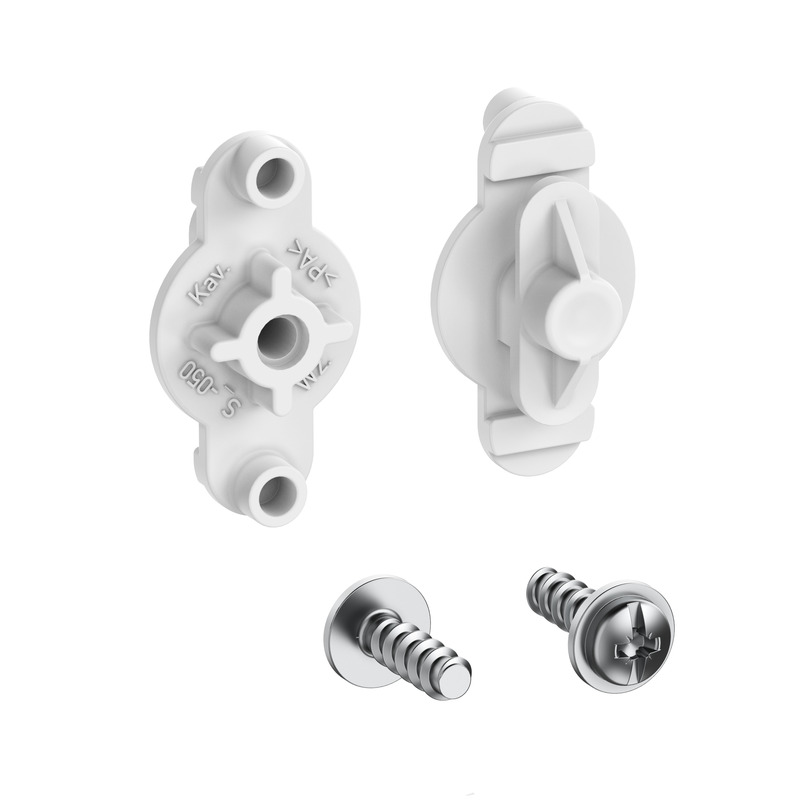

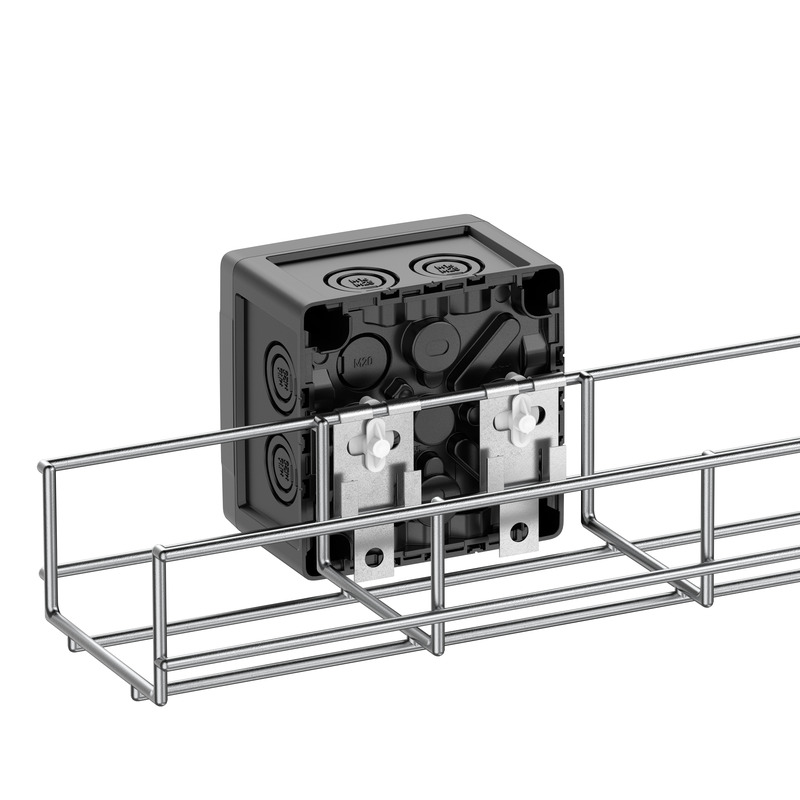

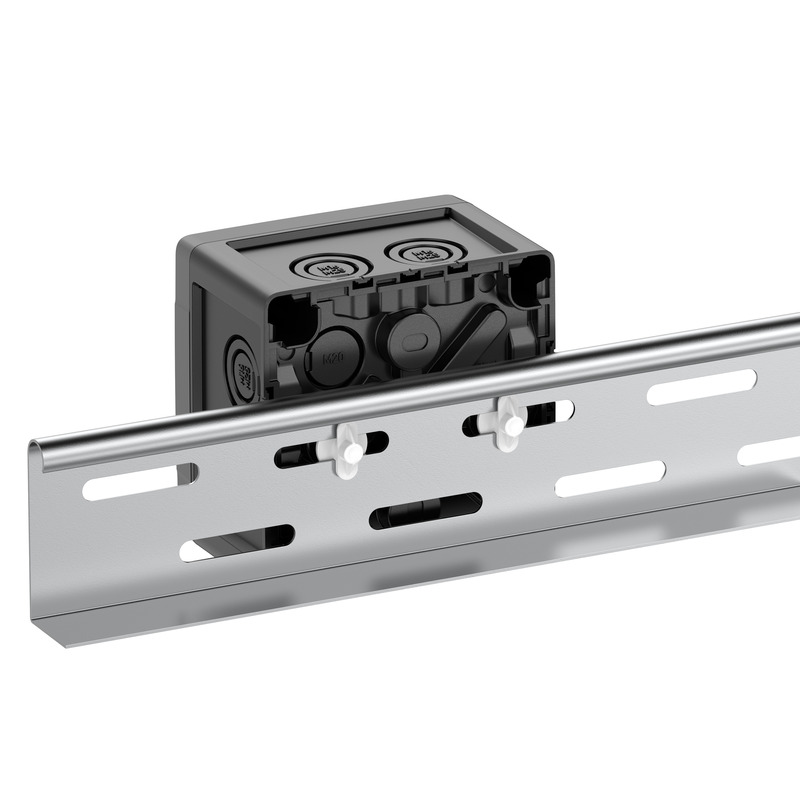

Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en bredde på 7 mm og netkabelbakker ved hjælp af Schnabl GTH 9001-holder. Med panhovedskrue 4 x 12, materiale PA6 grå, sæt = 10 stk.

Mål

Bredde 17 mm
Længde 30 mm
Højde 14 mm
Vægt 0.028 kg

mekaniske egenskaber

Bærelast 3 kg
Drejningsmoment 1 Nm

Sales Information

EAN 4013902686537
Packing Unit Code C62
ETIM Class EC002498
Toldtarifnummer 39269097

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN pdf (751 KB)

Målblad

Måltegning dxf (830 KB)
Måltegning pdf (185 KB)
Måltegning dwg (199 KB)

Certifikat

CE Forklaring DE/EN/FR pdf (135 KB)
CE Forklaring DE/EN/PL pdf (138 KB)
UKCA Forklaring EN pdf (165 KB)

CAD-data

CAD-data Download 3D-CAD-data
