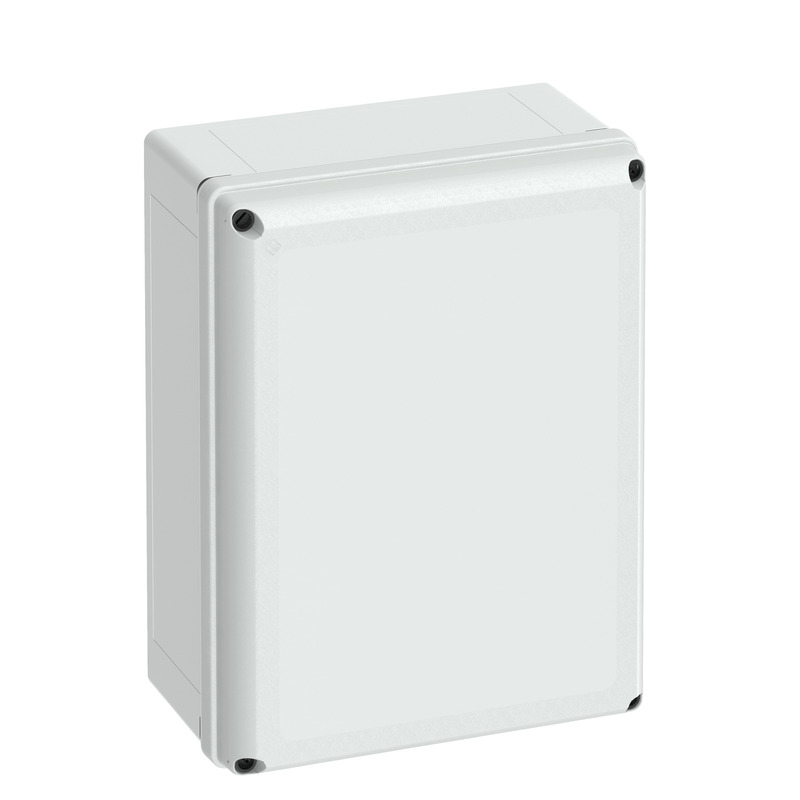

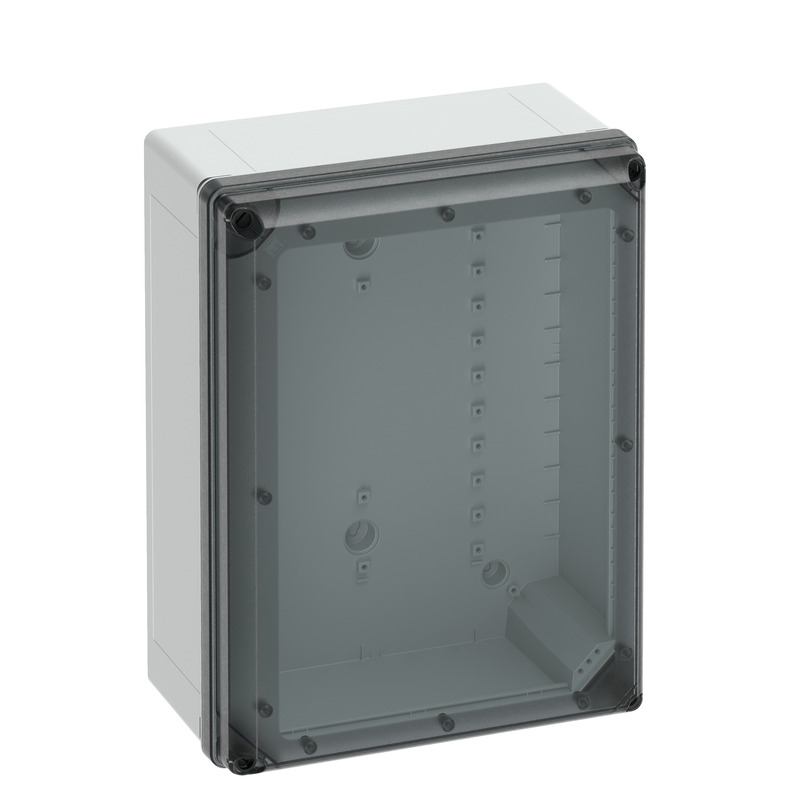

Tomt kabinet

GEOS-L 3040-18-o

Dette: 70043401 | Dimensioner: 300 x 400 x 180 mm

Tomt kabinet, egnet til installation i ru omgivelser og i ubeskyttede områder udendørs, Kasse: glasfiberforstærket polycarbonat, grå, svarende til RAL 7035, Låg: Polycarbonat

Med gråt dæksel

elektriske egenskaber

Dimensioneringsisolationsspænding AC 1000 V
Dimensioneringsisolationsspænding DC 1500 V
Beskyttelsesklasse II
Kapslingsklasse IP66/IP67/IP69
udluftet nej
UL Type Rating 4X, 12/12K

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 300 mm
Længde 400 mm
Højde 180 mm
Indv. længde 371 mm
Indv. bredde 271 mm
Indv. højde 158 mm
Vægt 2.31 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V2
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK09
plomberbar ja
Flangevariant nej
Kan monteres i række ja
med fastgørelsespunkt i dækslet ja
Type overdel Dæksel

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Ubeskyttet udendørs område

Sales Information

EAN 4013902610792
Packing Unit Code CT
ETIM Class EC000261
Toldtarifnummer 85389099

Materiale

Materiale underdel Polycarbonat, glasfiberforstærket
Materiale overdel Polycarbonat
Materiale indføring ikke relevant
Materiale tætning Silikone
Materiale dækselskruer Polyamid, glasfiberforstærket

Certifikater

Kontrolmærke UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Kontrolmærke UL-EU (EN 62208)
Kontrolmærke UL-EU (EN 61439-1/-2)
Kontrolmærke UL-EU (EN 61439-1/-3)
Kontrolmærke UL-EU (EN 61439-1 & EN IEC 61439-7)
Kontrolmærke DLG (ammoniakresistens)
Kontrolmærke DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Håndbog

Produkthåndbog DE pdf (9 MB)
Produkthåndbog EN pdf (13 MB)

Monteringsvejledning

Monteringsvejledning pdf (2 MB)

Målblad

Måltegning dxf (8 MB)
Måltegning pdf (681 KB)
Måltegning dwg (1 MB)
Måltegning jpg (1 MB)

Certifikat

UL-EU certifikat (EN 61439-2) EN pdf (286 KB)
CE Forklaring DE/EN/FR pdf (62 KB)
UL-EU certifikat (EN 62208) EN pdf (256 KB)
DLG Godkendelse DE pdf (703 KB)
CE Forklaring DE/EN/PL pdf (75 KB)
UL certifikat (UL50 / UL50E) EN pdf (279 KB)
DNV certifikat EN pdf (205 KB)
UKCA Forklaring EN pdf (50 KB)
UL-EU certifikat (EN 61439-7) EN pdf (258 KB)
Producenterklæring DE/EN pdf (680 KB)
DLG Godkendelse EN pdf (936 KB)
UL-EU certifikat (EN 61439-3) EN pdf (258 KB)

Tilbehør

Monteringsplade GEOS MPI-3030

  • Dimensioner : 250 x 250 x 5 mm
  • Dette: 72000301

til GEOS-L/-S 3030-18/-22



Monteringsplade af isolerende materiale, inkl. fastgørelsesskruer, til gulvmontering, Montering kan...



Monteringsplade GEOS MPI-3040

  • Dimensioner : 250 x 350 x 5 mm
  • Dette: 72000401

til GEOS-L/-S 3040-18/-22, GEOS-S 4030-18/-22



Monteringsplade af isolerende materiale, inkl. fastgørelsesskruer, til gulvmontering, Montering kan...



Monteringsplade GEOS MPS-3030

  • Dimensioner : 250 x 250 x 2 mm
  • Dette: 72001301

til GEOS-L/-S 3030-18/-22



Monteringsplade af pladestål, inkl. fastgørelsesskruer, til gulvmontering, Montering kan også...



Monteringsplade GEOS MPS-3040

  • Dimensioner : 250 x 350 x 2 mm
  • Dette: 72001401

til GEOS-L/-S 3040-18/-22, GEOS-S 4030-18/-22



Monteringsplade af pladestål, inkl. fastgørelsesskruer, til gulvmontering, Montering kan også...



Standardskinne GEOS NS35-250

  • Dimensioner : 35 x 250 x 7,5 mm
  • Dette: 72003101

til GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, længde 250 mm, højde...



Standardskinne iht. DIN EN 60715, 35 mm bred, i højderne 7,5 og 15 mm, inkl. fastgørelsesskruer, til...



Standardskinne GEOS NS35-350

  • Dimensioner : 35 x 350 x 7,5 mm
  • Dette: 72003201

til GEOS-L/-S 3040, GEOS-L/-S 4050, GEOS-S 5040, længde 350 mm, højde...



Standardskinne iht. DIN EN 60715, 35 mm bred, i højderne 7,5 og 15 mm, inkl. fastgørelsesskruer, til...



Monteringsholder GEOS MH-18

  • Dimensioner : 39 x 75 x 109,5 mm
  • Dette: 72002201

Til GEOS-L/-S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18



Monteringsholder-sæt, til værktøjsløs montering af standardskinner 35 x 7,5 mm og monteringsplader i...



Standardskinne GEOS NS35/15-250

  • Dimensioner : 35 x 250 x 15 mm
  • Dette: 72003601

til GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, længde 250 mm, højde...



Standardskinne iht. DIN EN 60715, 35 mm bred, i højderne 7,5 og 15 mm, inkl. fastgørelsesskruer, til...



Standardskinne GEOS NS35/15-350

  • Dimensioner : 35 x 350 x 15 mm
  • Dette: 72003701

til GEOS-L/-S 3040, GEOS-L/-S 4050, GEOS-S 5040, længde 350 mm, højde...



Standardskinne iht. DIN EN 60715, 35 mm bred, i højderne 7,5 og 15 mm, inkl. fastgørelsesskruer, til...

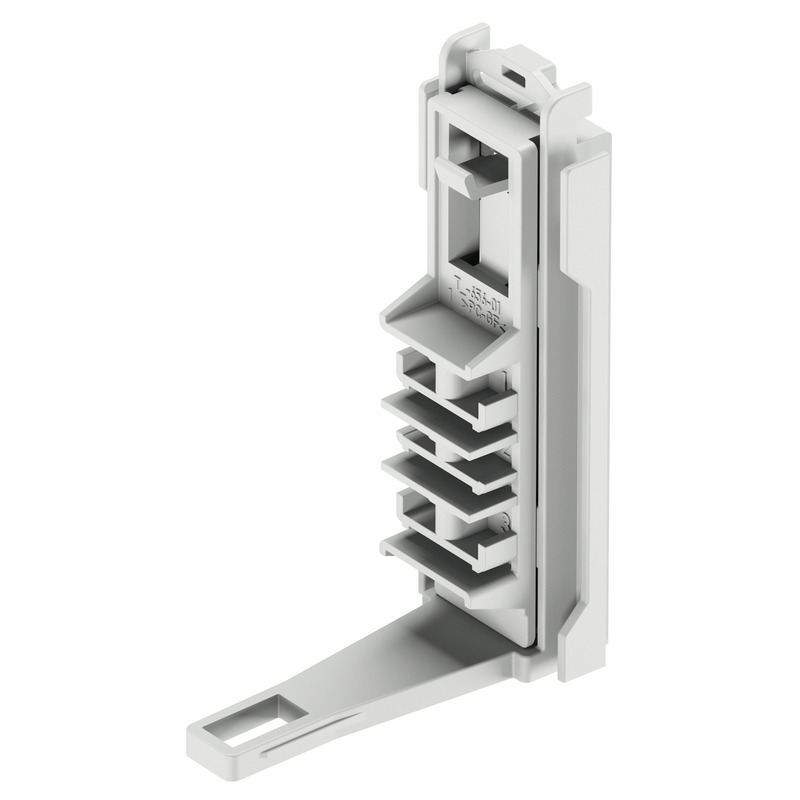

Monteringsholder-sæt GEOS MH-18 NS35/15

  • Dimensioner : 39 x 75 x 109,5 mm
  • Dette: 72002401

til GEOS-L/-S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18



Monteringsholdersæt, til værktøjsfri montering af standardskinner 35 x 15 mm og monteringsplader i...



Standardskinne GEOS NS35-200

  • Dimensioner : 35 x 200 x 7,5 mm
  • Dette: 72008101

til GEOS-L/-S 3030, GEOS-L/-S 3040, længde 200 mm, højde 7,5 mm



Standardskinne iht. DIN EN 60715, 35 mm bred, inkl. fastgørelsesskruer, til montering på GEOS...



Standardskinne GEOS NS35-300

  • Dimensioner : 35 x 300 x 7,5 mm
  • Dette: 72008201

til GEOS-L/-S 3040, GEOS-L/-S 4050, længde 300 mm, højde 7,5 mm



Standardskinne iht. DIN EN 60715, 35 mm bred, inkl. fastgørelsesskruer, til montering på GEOS...

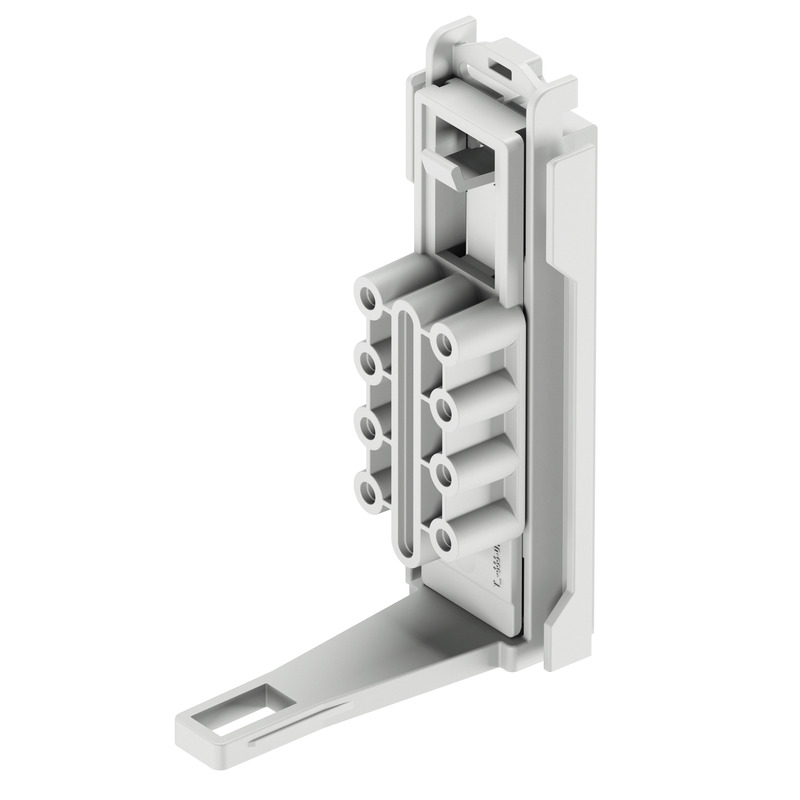

Monteringsholder-sæt GEOS MHU-18

  • Dimensioner : 39 x 75 x 109,5 mm
  • Dette: 72002601

til GEOS-L/S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18



Monteringsholdersæt universel, til montering af standardskinner GEOS NS 35-200 til -400 i...



Monteringsholder-sæt GEOS-L MHH-18

  • Dimensioner : 39 x 75 x 117 mm
  • Dette: 72102201

til GEOS-L 3030-18, GEOS-L 3040-18



Monteringsholdersæt, til værktøjsfri montering af standardskinner 35 x 7,5 mm og monteringsplader i...



Bærestativ GEOS TGS 3040-2

  • Dimensioner : 350 x 366 x 35 mm
  • Dette: 72006201

I 2 rækker, 12 delingsenheder, standardskinner 35 x 7,5 mm, til...



Bærestel med standardskinner bredde 35 mm, i højderne 7,5 og 15 mm, inkl. fastgørelsesskruer til...



Bærestativ GEOS TGS NS35/15 3040-2

  • Dimensioner : 350 x 366 x 35 mm
  • Dette: 72007201

I 2 rækker, 12 delingsenheder, standardskinner 35 x 15 mm, til...



Bærestel med standardskinner bredde 35 mm, i højderne 7,5 og 15 mm, inkl. fastgørelsesskruer til...



Berøringsbeskyttelse GEOS-L BSA 3040-2

  • Dimensioner : 276 x 376 x 2 mm
  • Dette: 72105201

i 2 rækker, 24 delingsenheder, til montering i tomt kabinet GEOS-L...



Kontaktbeskyttelsesafdækning til skinneudstyr, inkl. fastgørelsesskruer, til montering i tomt...



Indbygningsplade GEOS-L EP-3040

  • Dimensioner : 276 x 376 x 4 mm
  • Dette: 72101401

til GEOS-L 3040-18/-22



Indbygningsplade af isoleringsmateriale til tomt kabinet, inkl. fastgørelsesskruer, til individuel...



Berøringsbeskyttelse GEOS-L BSA 3040-1

  • Dimensioner : 276 x 376 x 2 mm
  • Dette: 72105301

i 1 række, 18 moduler, til montering i tomt kabinet GEOS-L 3040



Kontaktbeskyttelsesafdækning til skinneudstyr, inkl. fastgørelsesskruer, til montering i tomt...



Skillevæg GEOS-L TW 30-18

  • Dimensioner : 270 x 110 x 2,5 mm
  • Dette: 72103201

til GEOS-L 3030-18, GEOS-L 3040-18



Skillevæg af isoleringsmateriale til tomme kabinetter inkl. holder, til opdeling af kabinetter



Skillevæg GEOS-L TW 40-18

  • Dimensioner : 370 x 110 x 2,5 mm
  • Dette: 72103401

til GEOS-L 3040-18



Skillevæg af isoleringsmateriale til tomme kabinetter inkl. holder, til opdeling af kabinetter



Indbygningsplade GEOS-L EPD-3040

  • Dimensioner : 276 x 376 x 4 mm
  • Dette: 72101701

til GEOS-L 3040-18/-22



Indbygningsplade af isoleringsmateriale til montering på dækselindersiden af tomme kabinetter, inkl....



Snaplukningssæt GEOS-L SV

  • Dimensioner : 130 x 80 x 20 mm
  • Dette: 72104201

til tomt kabinet GEOS-L 3030/3040 som reserve



Snapslutningssæt tomt kabinet



Lågskrue-sæt GEOS-L DS/DK

  • Dimensioner : 214 x 111 x 20 mm
  • Dette: 72104401

til tomt kabinet GEOS-L 3030/3040



Dækselskruesæt med sikringsfunktion til GEOS-L tomt kabinet 3030/3040, hovedform trekant 8 mm



Dækselholder GEOS-L DVS

  • Dimensioner : 120 x 170 x 10 mm
  • Dette: 72103701

Til dækselsikring ved tomme GEOS-kabinetter, forhindrer, at dækslet...



Dækselholder i rustfrit stål med fastgørelsesskruer, kan eftermonteres



Udvendig fastgørelseslask GEOS ABL-10

  • Dimensioner : 20 x 94 x 10 mm
  • Dette: 72002001

Vægafstand 10 mm



Sæt med udvendige fastgørelsessnipper af plast, Kan monteres i vinklen 0°, 45° eller 90°, sort, Sæt...



Udvendig fastgørelseslask GEOS ABL-40

  • Dimensioner : 20 x 95 x 40 mm
  • Dette: 72002101

Vægafstand 40 mm



Sæt med udvendige fastgørelsessnipper af plast, Kan monteres i vinklen 0°, 45° eller 90°, sort, Sæt...



Udvendig fastgørelseslask GEOS ABL-10/ES

  • Dimensioner : 35 x 90 x 8,5 mm
  • Dette: 72007501

Vægafstand 10 mm



Udvendig fastgørelseslaske-sæt af rustfrit stål V4A, mulighed for montering i vinkel 0° eller 90°,...



Udvendig fastgørelseslask GEOS ABL-40/ES

  • Dimensioner : 35 x 90 x 38,5 mm
  • Dette: 72007601

Vægafstand 40 mm



Udvendig fastgørelseslaske-sæt af rustfrit stål V4A, mulighed for montering i vinkel 0° eller 90°,...

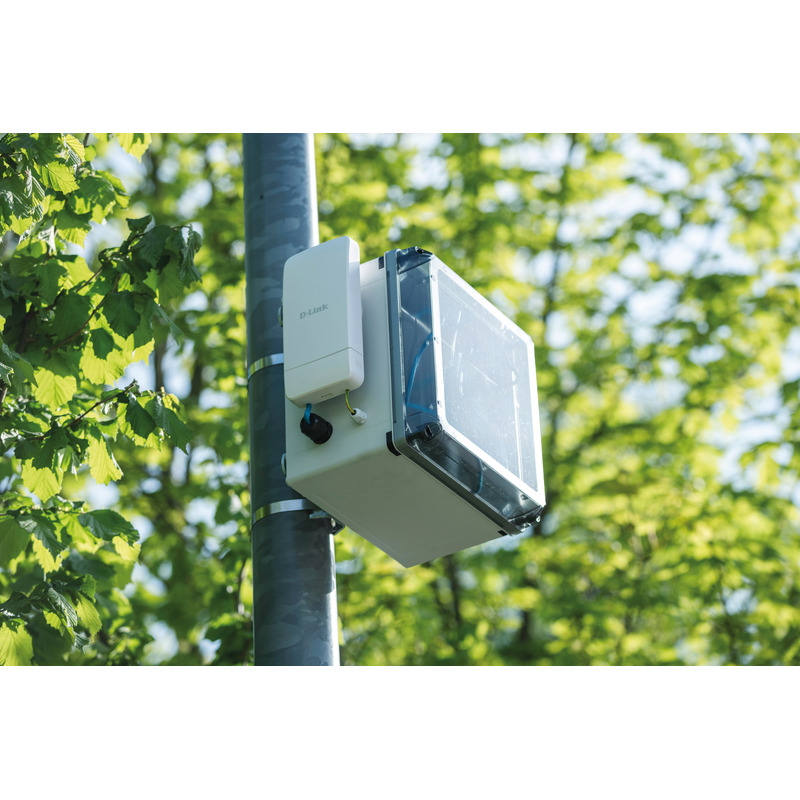

Mastklemmesæt GEOS MSS-30

  • Dimensioner : 35 x 300 x 40,5 mm
  • Dette: 72005001

Montering på 300mm-hussiden



Masteklemmesæt af galvaniseret stål, sæt=2 stk.



Mastklemmesæt GEOS MSS-40

  • Dimensioner : 35 x 400 x 40,5 mm
  • Dette: 72005101

Montering på 400mm-hussiden



Masteklemmesæt af galvaniseret stål, sæt=2 stk.



Skruespændebåndssæt SRS 60-90

  • Dimensioner : 375 x 235 x 20 mm
  • Dette: 72004001

til mastdiameter fra 60 til 90mm



Skruespændebåndssæt af rustfrit stål V2A, i forbindelse med mastklemmesæt GEOS MSS, sæt=2 stk.



Skruespændebåndssæt SRS 90-150

  • Dimensioner : 375 x 235 x 20 mm
  • Dette: 72004101

til mastdiameter fra 90 til 150mm



Skruespændebåndssæt af rustfrit stål V2A, i forbindelse med mastklemmesæt GEOS MSS, sæt=2 stk.



Skruespændebåndssæt SRS 150-210

  • Dimensioner : 375 x 235 x 20 mm
  • Dette: 72004201

til mastdiameter fra 150 til 210mm



Skruespændebåndssæt af rustfrit stål V2A, i forbindelse med mastklemmesæt GEOS MSS, sæt=2 stk.



Designplade GEOS DP-3040

  • Dimensioner : 394 x 294 x 3 mm
  • Dette: 72013101

til afskærmning af bagsiden af huset GEOS 3040 ved brug af...



Designplade af rustfrit stål V2A, 1 stk.



Denne artikel er arkiveret!

Hulfræser LFR M40

  • Dette: 19540001

Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriversion...



Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriteknologi med karbidskæreplatter for...



Denne artikel er arkiveret!

Hulfræser LFR M50

  • Dette: 19550001

Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriversion...



Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriteknologi med karbidskæreplatter for...



Denne artikel er arkiveret!

Hulfræser LFR M63

  • Dette: 19563001

Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriversion...



Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriteknologi med karbidskæreplatter for...



Dobbeltmembrandstuds DMS M16

  • Dimensioner : 20,7 x 20,7 x 13,2 mm
  • Dette: 26041601

Tætningsområde 5 - 9 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26042001

Tætningsområde 7 - 13 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M25

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26042501

Tætningsområde 9 - 17 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M32

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Dette: 26043201

Tætningsområde 13 - 21 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M40

  • Dimensioner : 46,5 x 46,5 x 18,6 mm
  • Dette: 26044001

Tætningsområde 17 - 28 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Kabelforskruning KVR M12 LG

  • Dimensioner : 16,75 x 16,75 x 32 mm
  • Dette: 24841201

Tætningsområde 2 - 6,5 mm, Gevindlænge 12 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, langt gevind, M_ x 1,5 mm, uden kontramøtrik,...



Kabelforskruning KVR M16 LG

  • Dimensioner : 22 x 22 x 35 mm
  • Dette: 24841601

Tætningsområde 4 - 10 mm, Gevindlænge 12 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, langt gevind, M_ x 1,5 mm, uden kontramøtrik,...



Kabelforskruning KVR M20 LG

  • Dimensioner : 26,5 x 26,5 x 42 mm
  • Dette: 24842001

Tætningsområde 6 - 12 mm, Gevindlænge 15 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, langt gevind, M_ x 1,5 mm, uden kontramøtrik,...



Kabelforskruning KVR M25 LG

  • Dimensioner : 31,2 x 31,2 x 48 mm
  • Dette: 24842501

Tætningsområde 9 - 16 mm, Gevindlænge 15 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, langt gevind, M_ x 1,5 mm, uden kontramøtrik,...



Kabelforskruning KVR M32 LG

  • Dimensioner : 40 x 40 x 54 mm
  • Dette: 24843201

Tætningsområde 11 - 21 mm, Gevindlænge 15 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, langt gevind, M_ x 1,5 mm, uden kontramøtrik,...



Kabelforskruning KVR M40 LG

  • Dimensioner : 50 x 50 x 61 mm
  • Dette: 24844001

Tætningsområde 16 - 28 mm, Gevindlænge 18 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, langt gevind, M_ x 1,5 mm, uden kontramøtrik,...



Kabelforskruning KVR M50 LG

  • Dimensioner : 60 x 60 x 68 mm
  • Dette: 24845001

Tætningsområde 21 - 34,5 mm, Gevindlænge 18 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, langt gevind, M_ x 1,5 mm, uden kontramøtrik,...



Kabelforskruning KVR M12 LG-MGM

  • Dimensioner : 16,75 x 16,75 x 32 mm
  • Dette: 22941201

Tætningsområde 2 - 6,5 mm, Gevindlænge 12 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, langt tilslutningsgevind, M_ x 1,5 mm, med...



Kabelforskruning KVR M16 LG-MGM

  • Dimensioner : 22 x 22 x 35 mm
  • Dette: 22941601

Tætningsområde 4 - 10 mm, Gevindlænge 12 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, langt tilslutningsgevind, M_ x 1,5 mm, med...



Kabelforskruning KVR M20 LG-MGM

  • Dimensioner : 26,5 x 26,5 x 42 mm
  • Dette: 22942001

Tætningsområde 6 - 12 mm, Gevindlænge 15 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, langt tilslutningsgevind, M_ x 1,5 mm, med...



Kabelforskruning KVR M25 LG-MGM

  • Dimensioner : 31,2 x 31,2 x 48 mm
  • Dette: 22942501

Tætningsområde 9 - 16 mm, Gevindlænge 15 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, langt tilslutningsgevind, M_ x 1,5 mm, med...



Kabelforskruning KVR M32 LG-MGM

  • Dimensioner : 40 x 40 x 54 mm
  • Dette: 22943201

Tætningsområde 11 - 21 mm, Gevindlænge 15 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, langt tilslutningsgevind, M_ x 1,5 mm, med...



Kabelforskruning KVR M40 LG-MGM

  • Dimensioner : 50 x 50 x 61 mm
  • Dette: 22944001

Tætningsområde 16 - 28 mm, Gevindlænge 18 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, langt tilslutningsgevind, M_ x 1,5 mm, med...



Kabelforskruning KVR M50 LG-MGM

  • Dimensioner : 60 x 60 x 68 mm
  • Dette: 22945001

Tætningsområde 21 - 34,5 mm, Gevindlænge 18 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, langt tilslutningsgevind, M_ x 1,5 mm, med...



Kabelforskruning KVR M63-MGM

  • Dimensioner : 71,5 x 71,5 x 72 mm
  • Dette: 22746301

Tætningsområde 30- 44,5 mm, Gevindlænge 17 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Ventilationsstuds BST M20

  • Dimensioner : 25,22 x 11,9 x 25,2 mm
  • Dette: 26242001

grå



Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...



CAD-data

CAD-data Download 3D-CAD-data

Din anmodning

Dine oplysninger

Companydata

CAD-format

Produkt tekst

Lignende produkter

Tomt kabinet GEOS-L 3040-18-to

  • Dimensioner : 300 x 400 x 180 mm
  • Dette: 70143401

med transparent dæksel



Tomt kabinet, egnet til installation i ru omgivelser og i ubeskyttede områder udendørs, Kasse:...



Din direkte linje til vores eksperter

Du har spørgsmål om produktet og vil gerne få råd?
Her kan du direkte efterlade en besked, der henviser til produktet.

Skriv en besked
Føj produkt til huskeliste

Eksisterende huskeliste

Nye huskeliste

Organisere huskelisten
