AKL 3-g

AKL 3-g

Tomt kabinet

AKL 3-g

Dette: 74040301 | Dimensioner: 300 x 450 x 132 mm

Tomt kabinet, med kapslingsklasse IP65, Polystyrol, U_i=690V AC, U_i=1000V DC, Indvendige fastgørelsessteder, til standardinstallationer indendørs

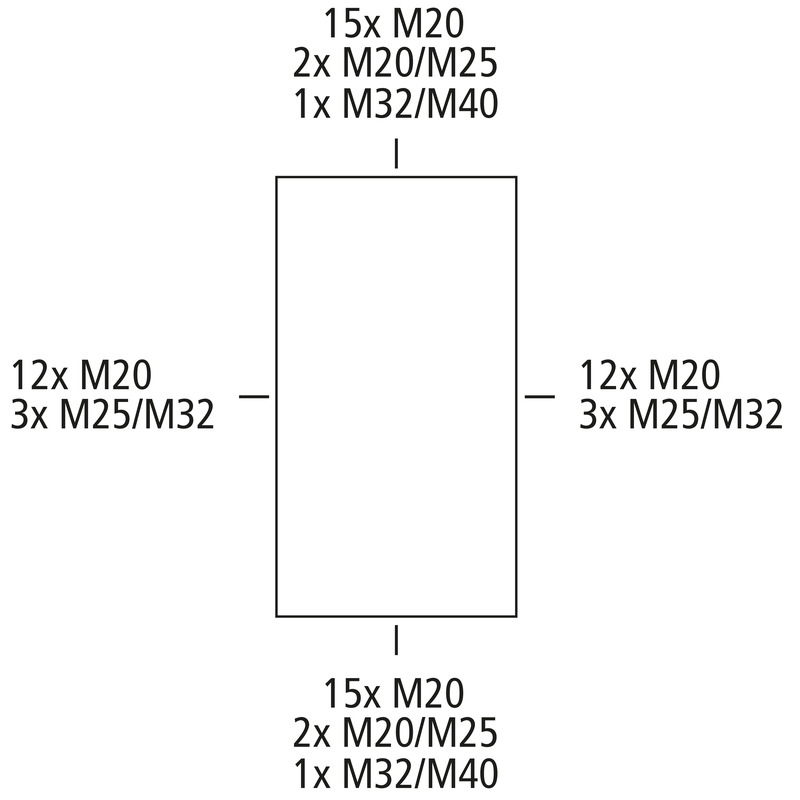

Kasser: Polystyrol, Dæksel: Polystyrol, grå, Udslagsmembraner, M20/M25/M32/M40, (66 i siden)

Vedlagt tilbehør:
10 Dobbeltmembrandstuds IP66 M20 tætningsområde 7 - 12 mm, 2 Dobbeltmembrandstuds IP66 M25 tætningsområde 9 - 16 mm, 2 Dobbeltmembrandstuds M32 tætningsområde 14 - 21 mm, 1 Dobbeltmembrandstuds IP66 M40 tætningsområde 19 - 28 mm

Til industrielt produkt https://www.spelsberg.dk/p/74140301/

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
Dimensioneringsisolationsspænding DC	1000 V
Beskyttelsesklasse	II
Kapslingsklasse	IP65
UL Type Rating	ingen angivelse

Farver

Farve overdel	grå

Mål

Bredde	300 mm
Længde	450 mm
Højde	132 mm
Vægt	1.8756 kg

Materialeegenskaber

UV-bestandig	nej
halogenfri	ja
Brandbarhedsklasse iht. UL94	HB
Glødetrådsstyrke iht. EN 60695-2-11	650 °C

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK07
plomberbar	ja
Kan monteres i række	ja
Type overdel	Dæksel
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	40 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Indendørs område

Sales Information

EAN	4013902071210
Packing Unit Code	CT
ETIM Class	EC000261
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polystyrol
Materiale overdel	Polystyrol
Materiale tætning	Polyurethan
Materiale dækselskruer	Polyamid, glasfiberforstærket

Download data blad

Download data blad

Målblad

Måltegning	dxf (10 MB)
Måltegning	dwg (2 MB)
Måltegning	jpg (1 MB)
Måltegning	pdf (779 KB)

Certifikat

CE Forklaring DE/EN/FR	pdf (81 KB)
UKCA Forklaring EN	pdf (49 KB)
