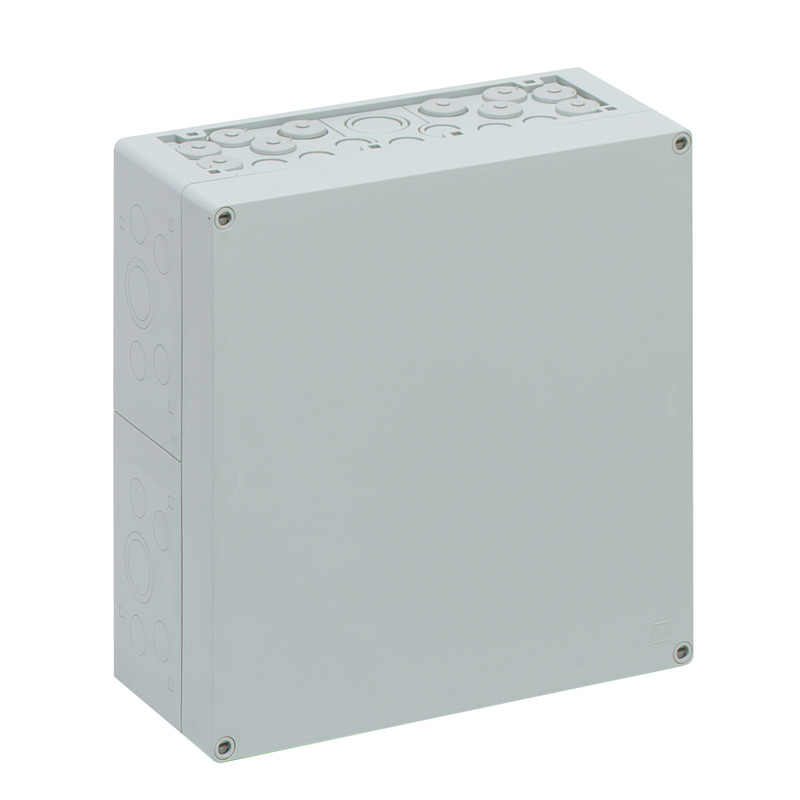

AKi 2-g

AKi 2-g

Tomt kabinet

AKi 2-g

Dette: 74140201 | Dimensioner: 300 x 300 x 132 mm

Tomt kabinet, med kapslingsklasse IP65, Polycarbonat, U_i=690V AC, U_i=1000V DC, Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

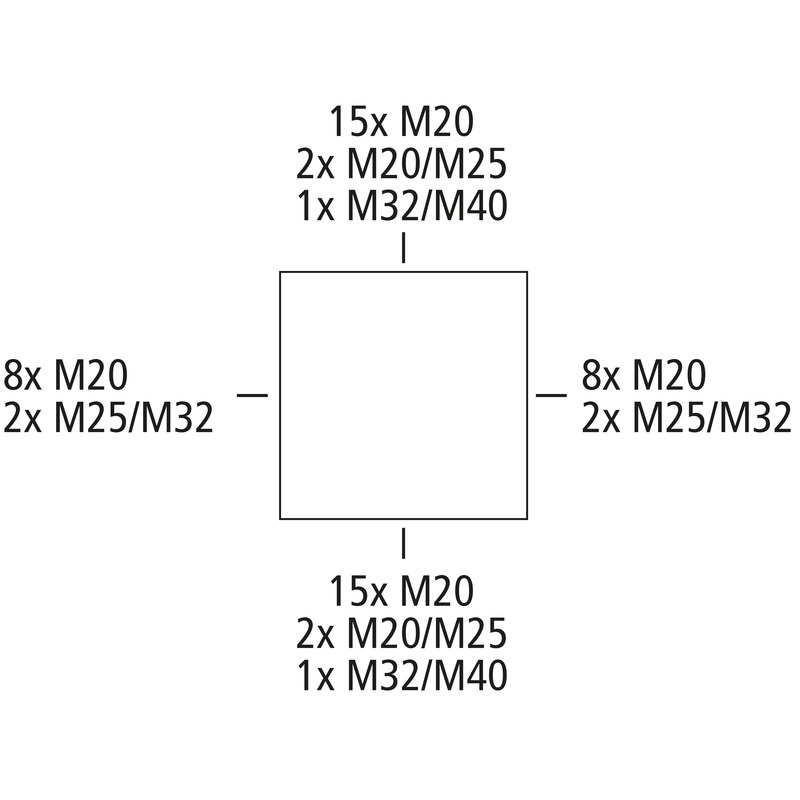

Kasser: Polycarbonat, Dæksel: Polycarbonat, glasfiberforstærket, grå, Udslagsmembraner, M20/M25/M32/M40, (56 i siden)

Vedlagt tilbehør:
10 Dobbeltmembrandstuds IP66 M20 tætningsområde 7 - 12 mm, 2 Dobbeltmembrandstuds IP66 M25 tætningsområde 9 - 16 mm, 2 Dobbeltmembrandstuds M32 tætningsområde 14 - 21 mm, 1 Dobbeltmembrandstuds IP66 M40 tætningsområde 19 - 28 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
Dimensioneringsisolationsspænding DC	1000 V
Beskyttelsesklasse	II
Kapslingsklasse	IP65
UL Type Rating	ingen angivelse

Farver

Farve overdel	grå

Mål

Bredde	300 mm
Længde	300 mm
Højde	132 mm
Vægt	1.66 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
plomberbar	ja
Dækselskruens drejemoment	1.2 Nm
Kan monteres i række	ja
Type overdel	Dæksel
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902885039
Packing Unit Code	CT
ETIM Class	EC000261
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat, glasfiberforstærket
Materiale tætning	Polyurethan
Materiale dækselskruer	Polyamid, glasfiberforstærket

Download data blad

Download data blad

Målblad

Måltegning	pdf (166 KB)
Måltegning	dxf (3 MB)
Måltegning	dwg (448 KB)
Måltegning	jpg (1 MB)
Måltegning	pdf (705 KB)
Måltegning	dxf (8 MB)
Måltegning	dwg (1 MB)
Måltegning	jpg (968 KB)

Certifikat

CE Forklaring DE/EN/FR	pdf (81 KB)
CE Forklaring DE/EN/PL	pdf (87 KB)
UKCA Forklaring EN	pdf (49 KB)

Tilbehør

Udvendigt hængselsæt - ASS-gro

Udvendigt hængselsæt ASS-gro

Dimensioner : 140 x 120 x 20 mm
Dette: 19000501

Udvendigt hængselsæt stort, fra TK PS/PC 1811 og fra AKL/AKi 1

Udvendigt hængselsæt til ombygning af kabinettets dæksel til en klapdør. Inkl. 2 hængsler,...

Huskeliste

Standardskinne - AK NS35-250

Standardskinne AK NS35-250

Dimensioner : 48 x 250 x 30,5 mm
Dette: 56273501

fra størrelse 300 x 300 mm, længde 250 mm, inklusive afstandsholder

DIN skinne iht DIN EN 50 022-35 x 7,5

Huskeliste

Udvendige monteringslasker - AK ABL-ES

Udvendige monteringslasker AK ABL-ES

Dimensioner : 110 x 40 x 20 mm
Dette: 79300401

Sæt = 4 stk.

Udendørs fastgørelseslasker, til montage af enkelte kabinetter på jævne flader, kan monteres i 0º,...

Huskeliste

Monteringsplade - AK MPI 2

Monteringsplade AK MPI 2

Dimensioner : 240 x 240 x 4 mm
Dette: 79500201

AKL / AKi 2-4

Monteringsplade af melaninbelagt isoleringsmateriale, tykkelse 4 mm, inkl. fastgørelsesskruer, grå

Huskeliste

Standardskinne - NS35-216/3

Standardskinne NS35-216/3

Dimensioner : 35 x 216 x 22,5 mm
Dette: 79503001

universel gulvfastgørelse, med fastgørelsesskruer, Længde 216 mm

DIN skinne iht DIN EN 50 022-35 x 7,5

Huskeliste

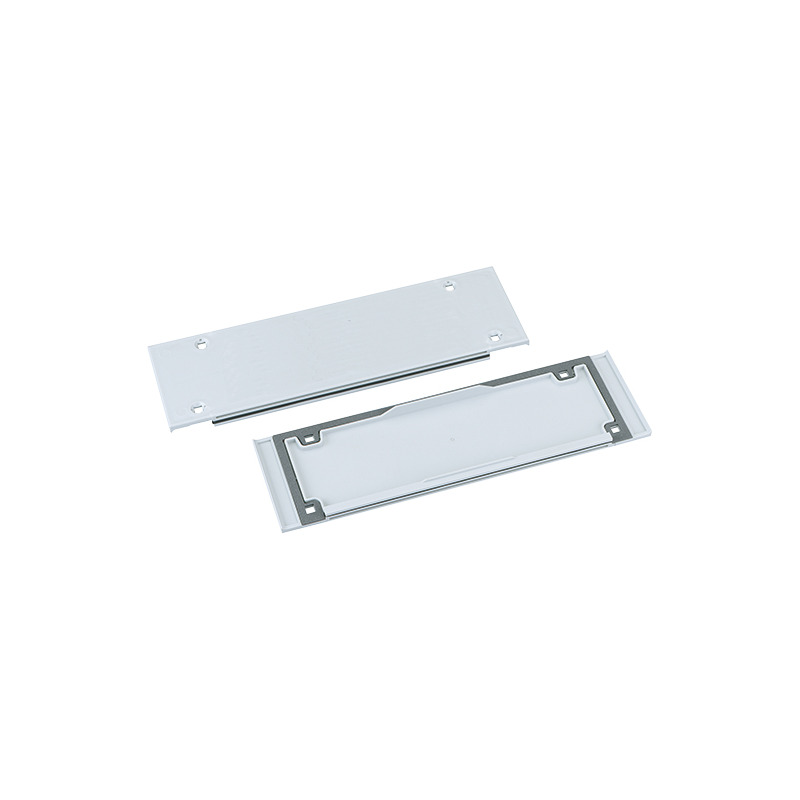

Påbygningsflange - AKi ABF 2

Påbygningsflange AKi ABF 2

Dimensioner : 300 x 91 x 15 mm
Dette: 79605001

glat til selvboring

Påbygningsflange, til påbygning på komponenterne i AKi-kabinetsystemet til 300 mm brede frontsider,...

Huskeliste

Skillevæg - AK TW

Skillevæg AK TW

Dimensioner : 290 x 193 x 17 mm
Dette: 79791001

Skillevæg, til indbygning i AK-kabinetsystemets og AKi-kabinetsystemets komponenter (indtil 04/15)...

Huskeliste

Klemmeskinne - AK 14 PEN-SL

Klemmeskinne AK 14 PEN-SL

Dimensioner : 286 x 60 x 50 mm
Dette: 79031701

en rækket nul/jord klemmerække med, 3 klemmer 2,5 - 16 mm² og, 14...

Skruefri PE/N-klemskinne, til montering i AK-fordelingstavler fra tomme AK 14- og AK/Aki-kabinetter,...

Huskeliste

Klemmeskinne - AK 28 PEN-SL

Klemmeskinne AK 28 PEN-SL

Dimensioner : 300 x 50 x 55 mm
Dette: 79032701

totrins PE/N-klemmerække med, 6 klemmer 2,5 - 16 mm² og, 21 / 2 x 14 ...

Skruefri PE/N-klemskinne, til montering i AK-fordelingstavler fra tomme AK 14- og AK/Aki-kabinetter,...

Huskeliste

Klemmeskinne - AK N-SL

Klemmeskinne AK N-SL

Dimensioner : 300 x 90 x 60 mm
Dette: 79031801

nul klemmerække, med 4 klemmer 2,5 - 16 mm², og 28 skrueløse klemmer...

Skruefri PE/N-klemskinne, til montering i AK-fordelingstavler fra tomme AK 14- og AK/Aki-kabinetter,...

Huskeliste

CAD-data

CAD-data	Download 3D-CAD-data

Produkt tekst

Log ind på mySpelsberg for at downloade udbudstekster. mySpelsberg Login

Lignende produkter

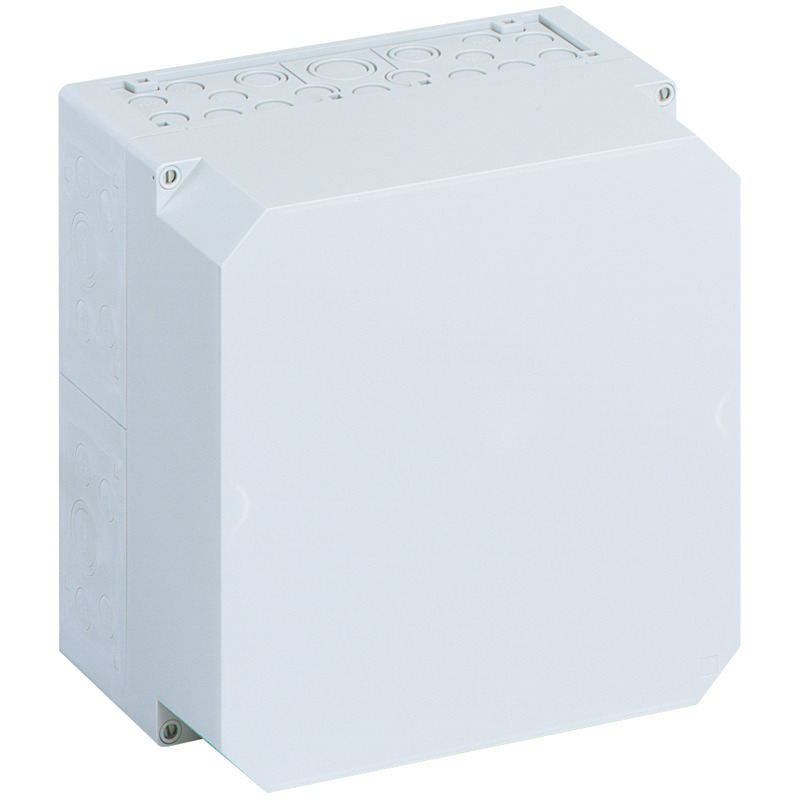

Tomt kabinet - AKi 2-gh
