AKi 3-gh

AKi 3-gh

Tomt kabinet

AKi 3-gh

Dette: 74390301 | Dimensioner: 300 x 450 x 209 mm

Tomt kabinet, med kapslingsklasse IP65, Polycarbonat, U_i=690V AC, U_i=1000V DC, Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

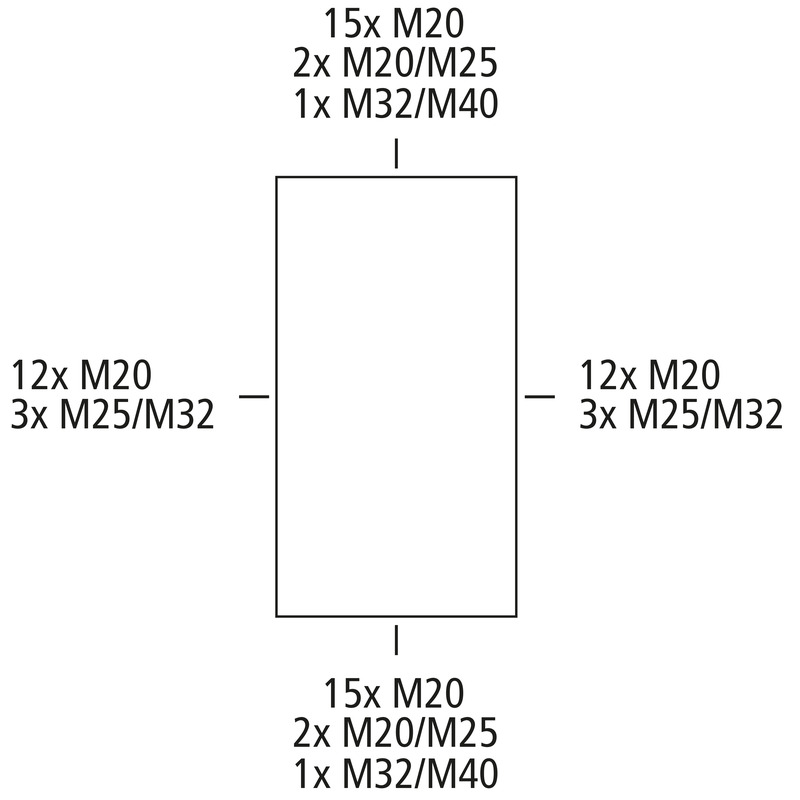

Kasser: Polycarbonat, Dæksel: Polycarbonat, glasfiberforstærket, grå, Udslagsmembraner, M20/M25/M32/M40, (66 i siden)

Vedlagt tilbehør:
10 Dobbeltmembrandstuds IP66 M20 tætningsområde 7 - 12 mm, 2 Dobbeltmembrandstuds IP66 M25 tætningsområde 9 - 16 mm, 2 Dobbeltmembrandstuds M32 tætningsområde 14 - 21 mm, 1 Dobbeltmembrandstuds IP66 M40 tætningsområde 19 - 28 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
Dimensioneringsisolationsspænding DC	1000 V
Beskyttelsesklasse	II
Kapslingsklasse	IP65
UL Type Rating	ingen angivelse

Farver

Farve overdel	grå

Mål

Bredde	300 mm
Længde	450 mm
Højde	209 mm
Vægt	2.64 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
plomberbar	ja
Dækselskruens drejemoment	1.2 Nm
Kan monteres i række	ja
Type overdel	Dæksel
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902885855
Packing Unit Code	CT
ETIM Class	EC000261
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat, glasfiberforstærket
Materiale tætning	Polyurethan
Materiale dækselskruer	Polyamid, glasfiberforstærket

Download data blad

Download data blad

Målblad

Måltegning	pdf (770 KB)
Måltegning	dxf (10 MB)
Måltegning	dwg (2 MB)
Måltegning	jpg (1 MB)

Certifikat

CE Forklaring DE/EN/FR	pdf (81 KB)
CE Forklaring DE/EN/PL	pdf (87 KB)
UKCA Forklaring EN	pdf (49 KB)
