Leergehäuse AKL 2-t (74400201) Kombinerbar, med forprægninger: Spelsberg

Tomt kabinet

AKL 2-t

Dette: 74400201 | Dimensioner: 300 x 300 x 132 mm

Tomt kabinet, med kapslingsklasse IP65, Polystyrol, Ui=690V AC, Ui=1000V DC, Indvendige fastgørelsessteder, til standardinstallationer indendørs

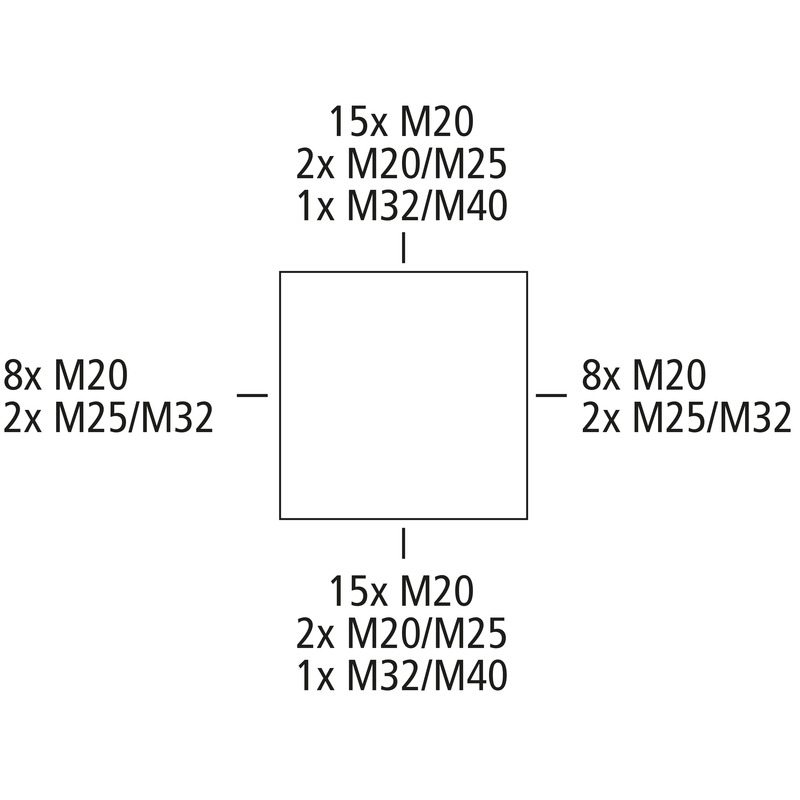

Kasser: Polystyrol, Dæksel: Polycarbonat, transparent, Udslagsmembraner, M20/M25/M32/M40, (56 i siden)

Vedlagt tilbehør:
10  Dobbeltmembrandstuds IP66 M20 tætningsområde 7 - 12 mm, 2 Dobbeltmembrandstuds IP66 M25 tætningsområde 9 - 16 mm, 2 Dobbeltmembrandstuds M32 tætningsområde 14 - 21 mm, 1 Dobbeltmembrandstuds IP66 M40 tætningsområde 19 - 28 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
Dimensioneringsisolationsspænding DC 1000 V
Beskyttelsesklasse II
Kapslingsklasse IP65
UL Type Rating ingen angivelse

Farver

Farve overdel transparent

Mål

Bredde 300 mm
Længde 300 mm
Højde 132 mm
Vægt 1.425 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK07
plomberbar ja
Kan monteres i række ja
Type overdel Dæksel
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Indendørs område

Sales Information

EAN 4013902071265
Packing Unit Code CT
ETIM Class EC000261
Toldtarifnummer 85389099

Materiale

Materiale underdel Polystyrol
Materiale overdel Polycarbonat
Materiale tætning Polyurethan
Materiale dækselskruer Polyamid, glasfiberforstærket

Download data blad

Download data blad

Målblad

Måltegning pdf (705 KB)
Måltegning dxf (8 MB)
Måltegning dwg (1 MB)
Måltegning jpg (968 KB)

Certifikat

UKCA Forklaring EN pdf (49 KB)
CE Forklaring DE/EN/FR pdf (81 KB)

Tilbehør

Udvendigt hængselsæt ASS-gro

  • Dimensioner : 140 x 120 x 20 mm
  • Dette: 19000501

Udvendigt hængselsæt stort, fra TK PS/PC 1811 og fra AKL/AKi 1



Udvendigt hængselsæt til ombygning af kabinettets dæksel til en klapdør. Inkl. 2 hængsler,...



Standardskinne AK NS35-250

  • Dimensioner : 48 x 250 x 30,5 mm
  • Dette: 56273501

fra størrelse 300 x 300 mm, længde 250 mm, inklusive afstandsholder



DIN skinne iht DIN EN 50 022-35 x 7,5



Udvendige monteringslasker AK ABL-ES

  • Dimensioner : 110 x 40 x 20 mm
  • Dette: 79300401

Sæt = 4 stk.



Udendørs fastgørelseslasker, til montage af enkelte kabinetter på jævne flader, kan monteres i 0º,...



Monteringsplade AK MPI 2

  • Dimensioner : 240 x 240 x 4 mm
  • Dette: 79500201

AKL / AKi 2-4



Monteringsplade af melaninbelagt isoleringsmateriale, tykkelse 4 mm, inkl. fastgørelsesskruer, grå



Standardskinne NS35-216/3

  • Dimensioner : 35 x 216 x 22,5 mm
  • Dette: 79503001

universel gulvfastgørelse, med fastgørelsesskruer, Længde 216 mm



DIN skinne iht DIN EN 50 022-35 x 7,5



Påbygningsflange AK ABF 2

  • Dimensioner : 300 x 90 x 15 mm
  • Dette: 79505001

glat til selvboring



Påbygningsflange, til påbygning på komponenterne i AK-kabinetsystemet (indtil 04/15) til 300 mm...



Skillevæg AK TW

  • Dimensioner : 290 x 193 x 17 mm
  • Dette: 79791001



Skillevæg, til indbygning i AK-kabinetsystemets og AKi-kabinetsystemets komponenter (indtil 04/15)...



Klemmeskinne AK 14 PEN-SL

  • Dimensioner : 286 x 60 x 50 mm
  • Dette: 79031701

en rækket nul/jord klemmerække med, 3 klemmer 2,5 - 16 mm² og, 14...



Skruefri PE/N-klemskinne, til montering i AK-fordelingstavler fra tomme AK 14- og AK/Aki-kabinetter,...



Klemmeskinne AK 28 PEN-SL

  • Dimensioner : 300 x 50 x 55 mm
  • Dette: 79032701

totrins PE/N-klemmerække med, 6 klemmer 2,5 - 16 mm² og, 21 / 2 x 14 ...



Skruefri PE/N-klemskinne, til montering i AK-fordelingstavler fra tomme AK 14- og AK/Aki-kabinetter,...



Klemmeskinne AK N-SL

  • Dimensioner : 300 x 90 x 60 mm
  • Dette: 79031801

nul klemmerække, med 4 klemmer 2,5 - 16 mm², og 28 skrueløse klemmer...



Skruefri PE/N-klemskinne, til montering i AK-fordelingstavler fra tomme AK 14- og AK/Aki-kabinetter,...
