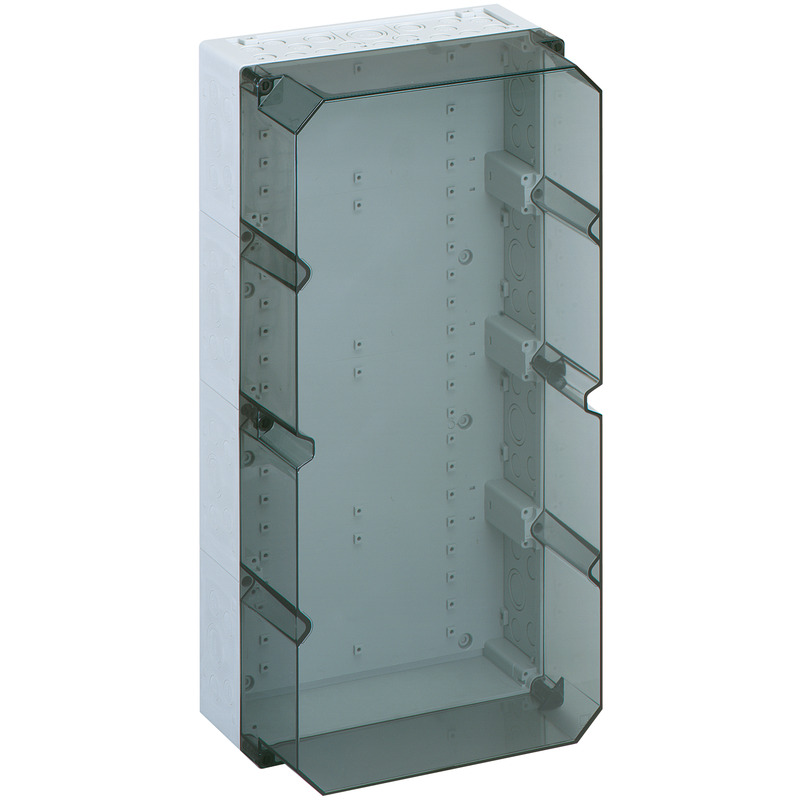

AKL 4-th

AKL 4-th

Tomt kabinet

AKL 4-th

Dette: 74690401 | Dimensioner: 300 x 600 x 209 mm

Tomt kabinet, med kapslingsklasse IP65, Polystyrol, U_i=690V AC, U_i=1000V DC, Indvendige fastgørelsessteder, til standardinstallationer indendørs

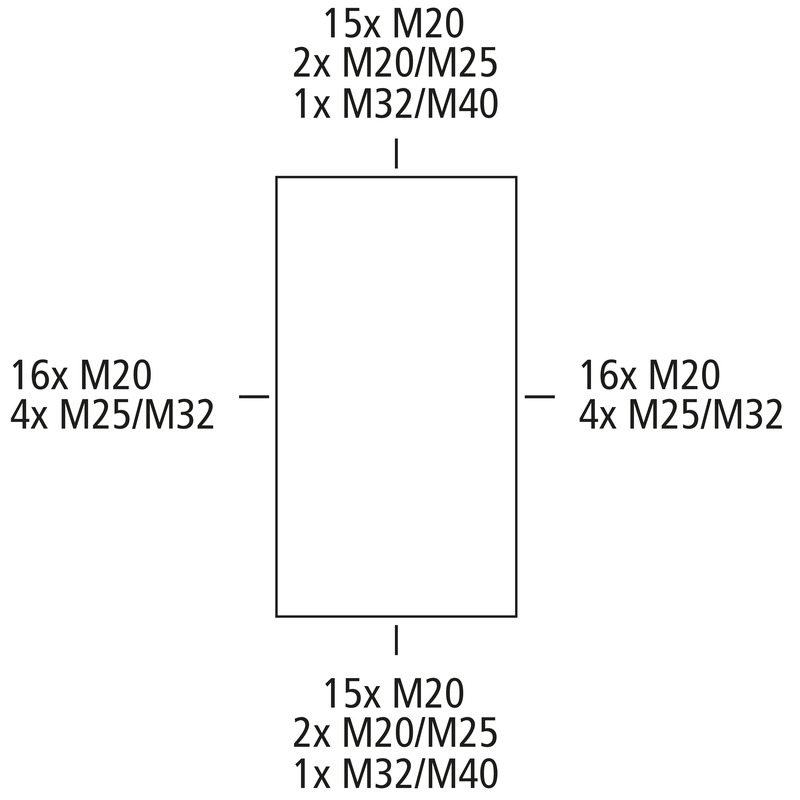

Kasser: Polystyrol, Dæksel: Polycarbonat, transparent, Udslagsmembraner, M20/M25/M32/M40, (76 i siden)

Vedlagt tilbehør:
10 Dobbeltmembrandstuds IP66 M20 tætningsområde 7 - 12 mm, 2 Dobbeltmembrandstuds IP66 M25 tætningsområde 9 - 16 mm, 2 Dobbeltmembrandstuds M32 tætningsområde 14 - 21 mm, 1 Dobbeltmembrandstuds IP66 M40 tætningsområde 19 - 28 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
Dimensioneringsisolationsspænding DC	1000 V
Beskyttelsesklasse	II
Kapslingsklasse	IP65
UL Type Rating	ingen angivelse

Farver

Farve overdel	transparent

Mål

Bredde	300 mm
Længde	600 mm
Højde	209 mm
Vægt	3 kg

Materialeegenskaber

UV-bestandig	nej
halogenfri	ja
Brandbarhedsklasse iht. UL94	HB
Glødetrådsstyrke iht. EN 60695-2-11	650 °C

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK07
plomberbar	ja
Kan monteres i række	ja
Type overdel	Dæksel
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	40 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Indendørs område

Sales Information

EAN	4013902071319
Packing Unit Code	CT
ETIM Class	EC000261
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polystyrol
Materiale overdel	Polycarbonat
Materiale tætning	Polyurethan
Materiale dækselskruer	Polyamid, glasfiberforstærket

Download data blad

Download data blad

Målblad

Måltegning	jpg (1 MB)
Måltegning	pdf (249 KB)
Måltegning	dxf (5 MB)
Måltegning	dwg (749 KB)

Certifikat

UKCA Forklaring EN	pdf (49 KB)
CE Forklaring DE/EN/FR	pdf (81 KB)

Tilbehør

Udvendigt hængselsæt - ASS-gro

Udvendigt hængselsæt ASS-gro

Dimensioner : 140 x 120 x 20 mm
Dette: 19000501

Udvendigt hængselsæt stort, fra TK PS/PC 1811 og fra AKL/AKi 1

Udvendigt hængselsæt til ombygning af kabinettets dæksel til en klapdør. Inkl. 2 hængsler,...

Huskeliste

Standardskinne - AK NS35-250

Standardskinne AK NS35-250

Dimensioner : 48 x 250 x 30,5 mm
Dette: 56273501

fra størrelse 300 x 300 mm, længde 250 mm, inklusive afstandsholder

DIN skinne iht DIN EN 50 022-35 x 7,5

Huskeliste

Udvendige monteringslasker - AK ABL-ES

Udvendige monteringslasker AK ABL-ES

Dimensioner : 110 x 40 x 20 mm
Dette: 79300401

Sæt = 4 stk.

Udendørs fastgørelseslasker, til montage af enkelte kabinetter på jævne flader, kan monteres i 0º,...

Huskeliste

Monteringsplade - AK MPI 4

Monteringsplade AK MPI 4

Dimensioner : 240 x 540 x 4 mm
Dette: 79500401

AKL / AKi 4

Monteringsplade af melaninbelagt isoleringsmateriale, tykkelse 4 mm, inkl. fastgørelsesskruer, grå

Huskeliste

Standardskinne - NS35-216/3

Standardskinne NS35-216/3

Dimensioner : 35 x 216 x 22,5 mm
Dette: 79503001

universel gulvfastgørelse, med fastgørelsesskruer, Længde 216 mm

DIN skinne iht DIN EN 50 022-35 x 7,5

Huskeliste

Påbygningsflange - AK ABF 2

Påbygningsflange AK ABF 2

Dimensioner : 300 x 90 x 15 mm
Dette: 79505001

glat til selvboring

Påbygningsflange, til påbygning på komponenterne i AK-kabinetsystemet (indtil 04/15) til 300 mm...

Huskeliste

Standardskinne - AK NS35-556

Standardskinne AK NS35-556

Dimensioner : 48 x 556 x 30,5 mm
Dette: 79506001

universel gulvfastgørelse, inkl. fastgørelsesskruer, Længde 556 mm

DIN skinne iht DIN EN 50 022-35 x 7,5

Huskeliste

Skillevæg - AK TW

Skillevæg AK TW

Dimensioner : 290 x 193 x 17 mm
Dette: 79791001

Skillevæg, til indbygning i AK-kabinetsystemets og AKi-kabinetsystemets komponenter (indtil 04/15)...

Huskeliste

Klemmeskinne - AK 14 PEN-SL

Klemmeskinne AK 14 PEN-SL

Dimensioner : 286 x 60 x 50 mm
Dette: 79031701

en rækket nul/jord klemmerække med, 3 klemmer 2,5 - 16 mm² og, 14...

Skruefri PE/N-klemskinne, til montering i AK-fordelingstavler fra tomme AK 14- og AK/Aki-kabinetter,...

Huskeliste

Klemmeskinne - AK 28 PEN-SL

Klemmeskinne AK 28 PEN-SL

Dimensioner : 300 x 50 x 55 mm
Dette: 79032701

totrins PE/N-klemmerække med, 6 klemmer 2,5 - 16 mm² og, 21 / 2 x 14 ...

Skruefri PE/N-klemskinne, til montering i AK-fordelingstavler fra tomme AK 14- og AK/Aki-kabinetter,...

Huskeliste

Klemmeskinne - AK N-SL

Klemmeskinne AK N-SL

Dimensioner : 300 x 90 x 60 mm
Dette: 79031801

nul klemmerække, med 4 klemmer 2,5 - 16 mm², og 28 skrueløse klemmer...

Skruefri PE/N-klemskinne, til montering i AK-fordelingstavler fra tomme AK 14- og AK/Aki-kabinetter,...

Huskeliste

CAD-data

CAD-data	Download 3D-CAD-data

Produkt tekst

Log ind på mySpelsberg for at downloade udbudstekster. mySpelsberg Login

Lignende produkter

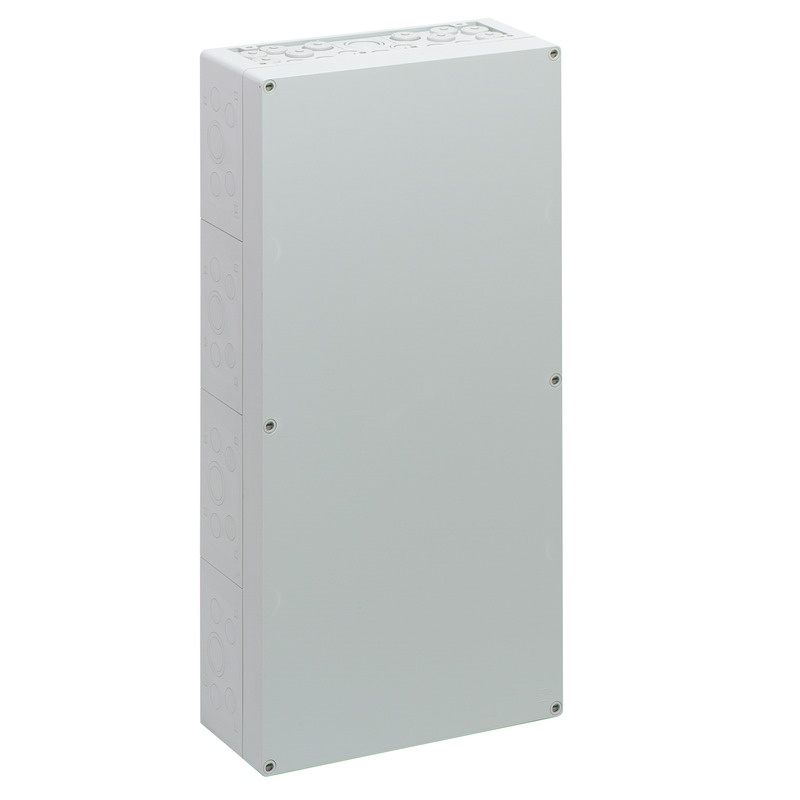

Tomt kabinet - AKL 4-g

Tomt kabinet AKL 4-g

Dimensioner : 300 x 600 x 132 mm
Dette: 74040401

Kasser: Polystyrol, Dæksel: Polystyrol, grå, Udslagsmembraner,...

Tomt kabinet, med kapslingsklasse IP65, Polystyrol, U_i=690V AC, U_i=1000V DC, Indvendige...

Huskeliste

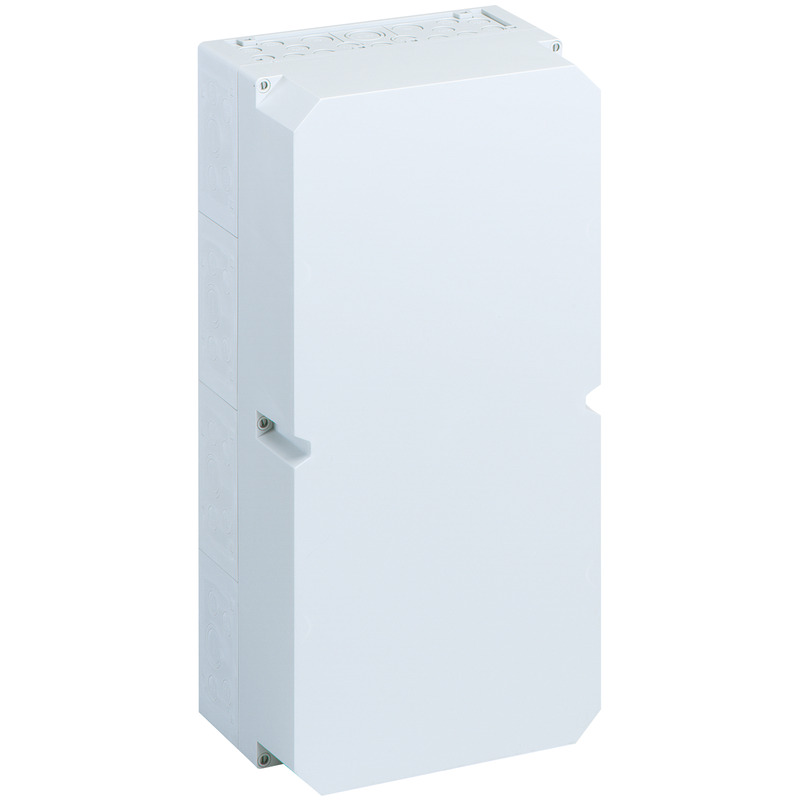

Tomt kabinet - AKL 4-gh

Tomt kabinet AKL 4-gh

Dimensioner : 300 x 600 x 209 mm
Dette: 74290401

Kasser: Polystyrol, Dæksel: Polystyrol, grå, Udslagsmembraner,...

Tomt kabinet, med kapslingsklasse IP65, Polystyrol, U_i=690V AC, U_i=1000V DC, Indvendige...

Huskeliste

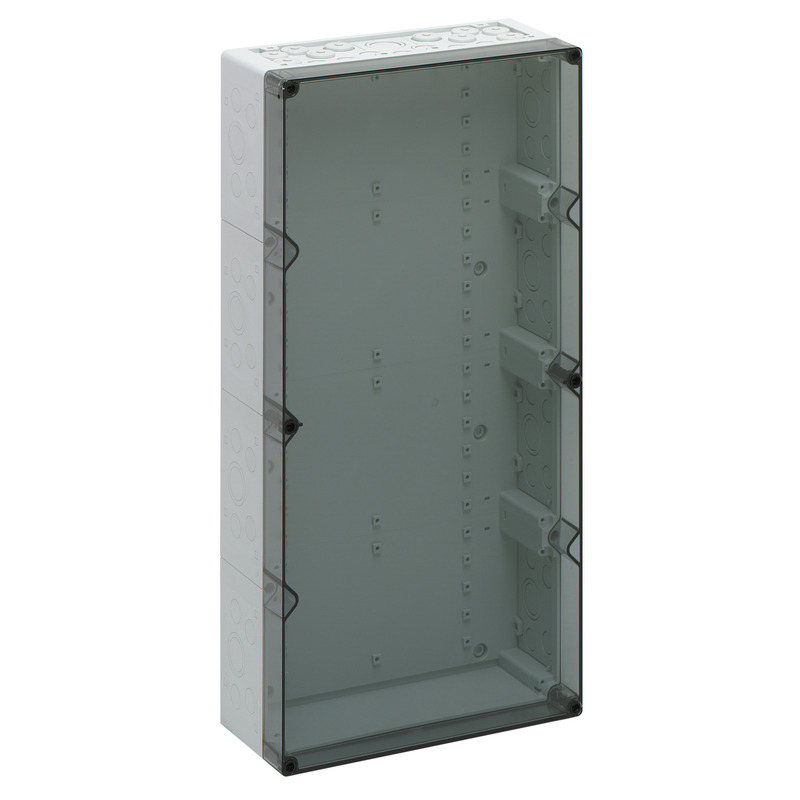

Tomt kabinet - AKL 4-t
