Tomt kabinet

TK PS 77-6-m

Dette: 10540101 | Dimensioner: 65 x 65 x 57 mm

Tomt kabinet, med kapslingsklasse IP66, Polystyrol, Ui=690V AC, Ui=1000V DC, Indvendige fastgørelsessteder, til standardinstallationer indendørs

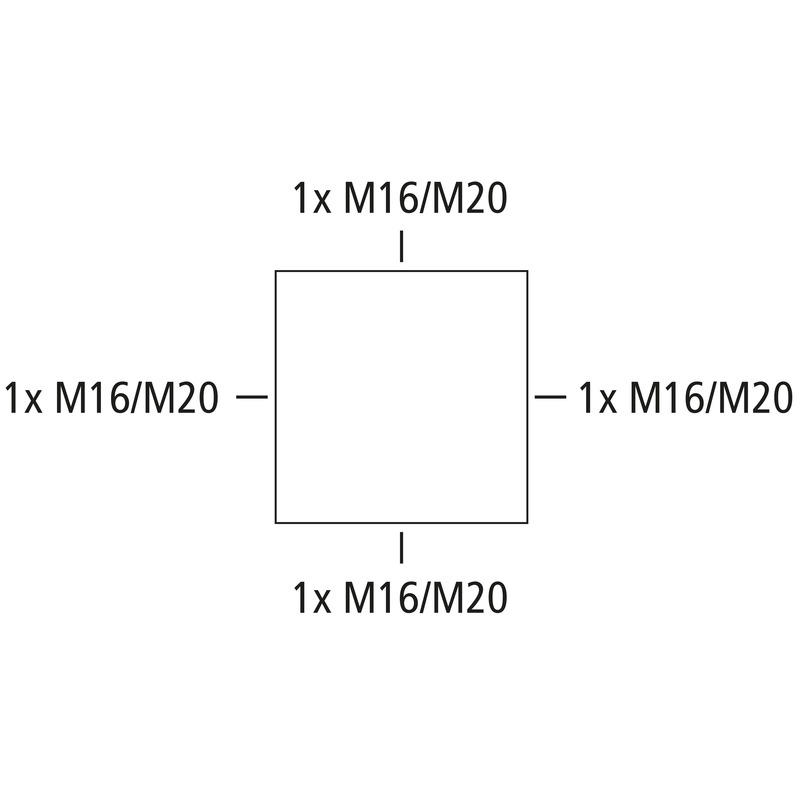

Kasser: Polystyrol, grå, Dæksel: Polystyrol, grå, Udslagsmembraner, M16/M20, (4 i siden)

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
Dimensioneringsisolationsspænding DC 1000 V
Beskyttelsesklasse II
Kapslingsklasse IP66
udluftet nej
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 65 mm
Længde 65 mm
Højde 57 mm
Vægt 0.078 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1.2 Nm
Flangevariant nej
Kan monteres i række ja
Type overdel Dæksel
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Indendørs område

Sales Information

EAN 4013902861019
Packing Unit Code C62
ETIM Class EC000261
Toldtarifnummer 85389099

Materiale

Materiale underdel Polystyrol
Materiale overdel Polystyrol
Materiale tætning Polyurethan
Materiale dækselskruer Polyamid, glasfiberforstærket

Download data blad

Download data blad

Målblad

Måltegning pdf (129 KB)
Måltegning dxf (519 KB)
Måltegning dwg (108 KB)
Måltegning jpg (1 MB)

Certifikat

UKCA Forklaring EN pdf (165 KB)
CE Forklaring DE/EN/PL pdf (138 KB)
CE Forklaring DE/EN/FR pdf (136 KB)
