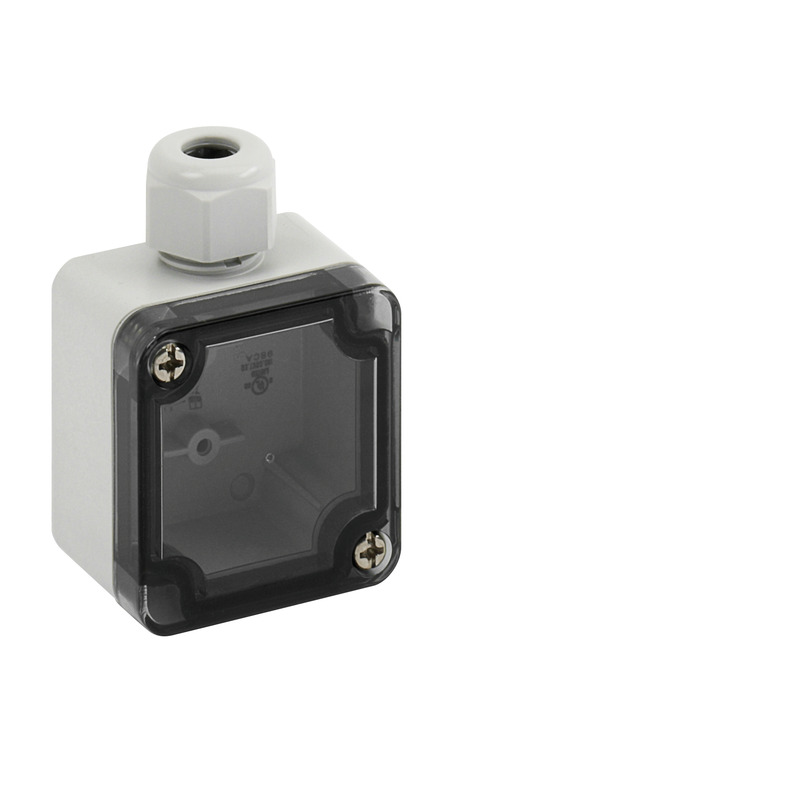

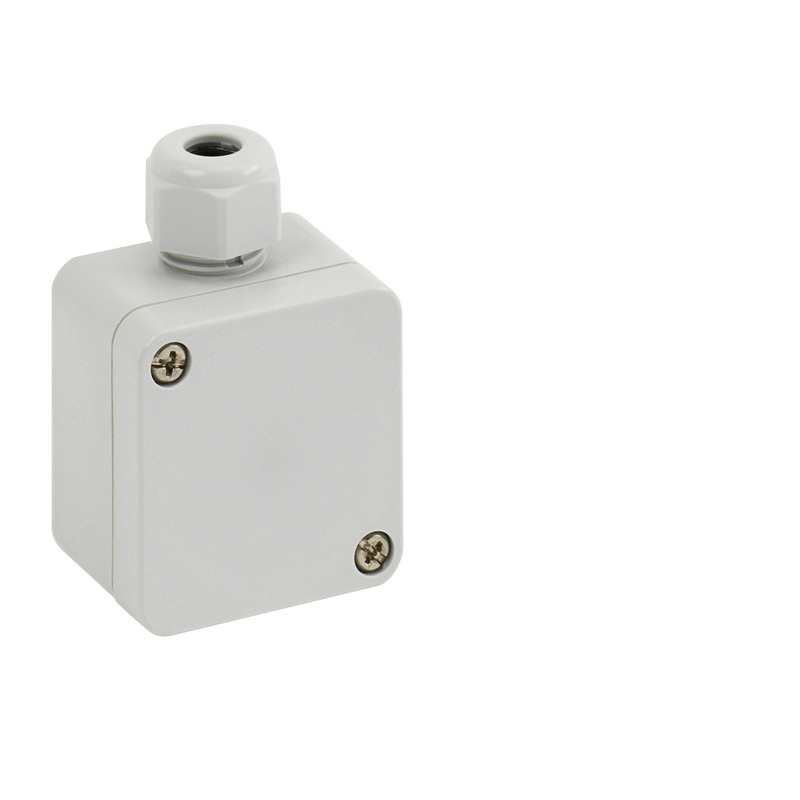

Tomt kabinet

TK PC 55-4-v

Dette: 12945501 | Dimensioner: 52 x 50 x 35 mm

Tomt kabinet, med kapslingsklasse IP66, Polycarbonat, Certificeret iht. DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), U_i=690V AC, U_i=1000V DC, Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

Kasser: Polycarbonat, grå, Dæksel: Polycarbonat, glasfiberforstærket, grå, Integreret forskruninger, Pg 11, Tætningsområde 5 - 10 mm, (1 i siden)

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
Dimensioneringsisolationsspænding DC	1000 V
Beskyttelsesklasse	II
Kapslingsklasse	IP66
UL Type Rating	4X, 12/12K

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	52 mm
Længde	50 mm
Højde	35 mm
Indv. højde	24 mm
Vægt	0.045 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

til tætningsområde min.	5 mm
til tætningsområde maks.	10 mm
Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
Dækselskruens drejemoment	1.2 Nm
Kan monteres i række	ja
Type overdel	Dæksel
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902901234
Packing Unit Code	C62
ETIM Class	EC000261
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat, glasfiberforstærket
Materiale tætning	Polyurethan
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES	pdf (528 KB)
Monteringsvejledning DE/EN/FR/ES	pdf (146 KB)

Målblad

Måltegning	pdf (191 KB)
Måltegning	dxf (707 KB)
Måltegning	dwg (174 KB)
Måltegning	jpg (1 MB)

Certifikat

CE Forklaring DE/EN/FR	pdf (136 KB)
DLG Godkendelse EN	pdf (2 MB)
DNV certifikat EN	pdf (198 KB)
DLG Godkendelse DE	pdf (2 MB)
CE Forklaring DE/EN/PL	pdf (139 KB)
UKCA Forklaring EN	pdf (165 KB)
