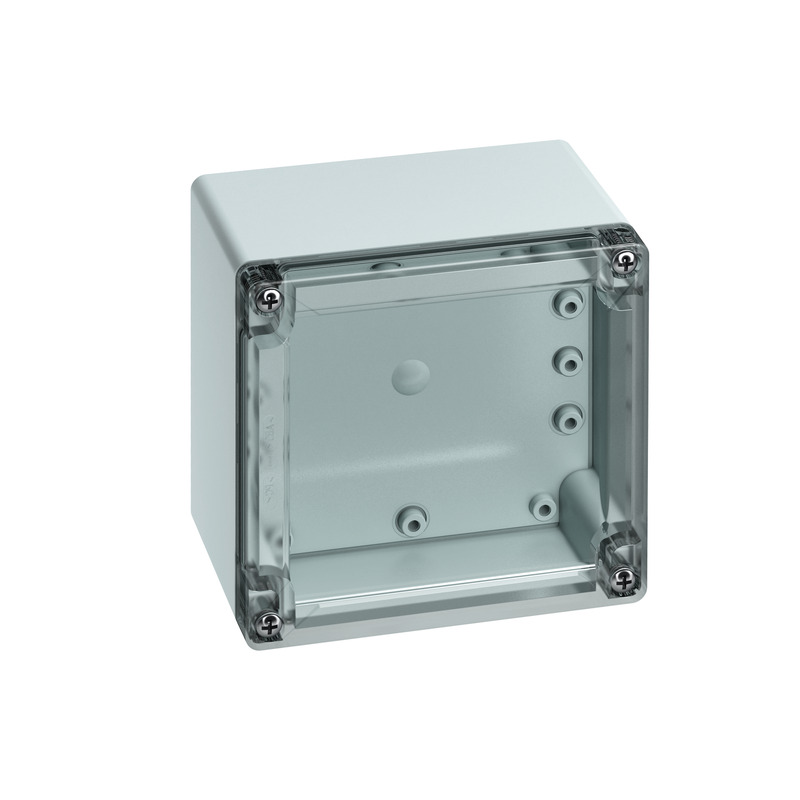

TG ABS 1212-9-to

Tomt kabinet

TG ABS 1212-9-to

Dette: 10150501 | Dimensioner: 124 x 122 x 85 mm

Tomt kabinet, med kapslingsklasse IP66/IP67, ABS, U_i=690V AC, U_i=1000V DC, Indvendige fastgørelsessteder, til standardinstallationer indendørs, med snapslutning

Kasser: ABS, grå, Dæksel: Polycarbonat, transparent, Glatte sider

Vedlagt tilbehør:
dækselholder, 4 fastgørelsesskruer til tilbehør

Til industrielt produkt https://www.spelsberg.dk/p/20150501/

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
Dimensioneringsisolationsspænding DC	1000 V
Beskyttelsesklasse	II
Kapslingsklasse	IP66/IP67
UL Type Rating	ingen angivelse

Farver

Farve underdel	grå
Farve overdel	transparent

Mål

Bredde	124 mm
Længde	122 mm
Højde	85 mm
Vægt	0.272 kg

Materialeegenskaber

UV-bestandig	nej
halogenfri	ja
Brandbarhedsklasse iht. UL94	HB
Glødetrådsstyrke iht. EN 60695-2-11	650 °C

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK07
Kan monteres i række	ja
Type overdel	Dæksel
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	40 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Indendørs område

Sales Information

EAN	4013902813735
Packing Unit Code	C62
ETIM Class	EC000261
Toldtarifnummer	85389099

Materiale

Materiale underdel	ABS
Materiale overdel	Polycarbonat
Materiale tætning	Polyurethan
Materiale dækselskruer	Rustfrit stål V2A

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning EN	pdf (721 KB)

Målblad

Måltegning	pdf (139 KB)
Måltegning	dxf (1.018 KB)
Måltegning	dwg (239 KB)
Måltegning	jpg (926 KB)

Certifikat

CE Forklaring DE/EN/FR	pdf (50 KB)
UKCA Forklaring EN	pdf (48 KB)
CE Forklaring DE/EN/PL	pdf (56 KB)

Tilbehør

nye

Mast-/rørmonteringssæt - MABF 100-2

Mast-/rørmonteringssæt MABF 100-2

Dimensioner : 38 x 100 x 15 mm
Dette: 89602101

til tomt kabinet TG 1212, TG 1612 (kræver 2 sæt). TG 2012 (kræver 2...

Mast-/rørmonteringssæt af rustfrit stål V2A med fastgørelsesskruer og snapslutning, til...

Huskeliste

Trykudligningselement - DAE M12

Trykudligningselement DAE M12

Dimensioner : 18,5 x 17,6 x 18,5 mm
Dette: 26241201

M12 x 1,5 mm, Gevindlængde 10 mm

Trykudligningselement med luftgennemtrængelig og vandtæt specialmembranfolie til forebyggelse af...

Huskeliste

CAD-data

CAD-data	Download 3D-CAD-data

Produkt tekst

Log ind på mySpelsberg for at downloade udbudstekster. mySpelsberg Login

Lignende produkter

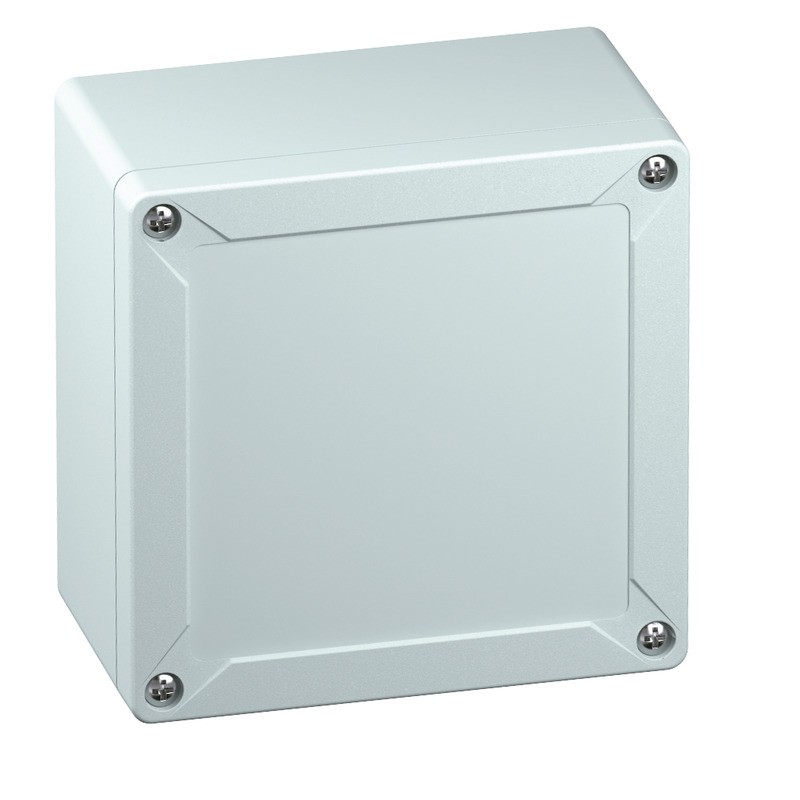

Tomt kabinet - TG ABS 1212-9-o
