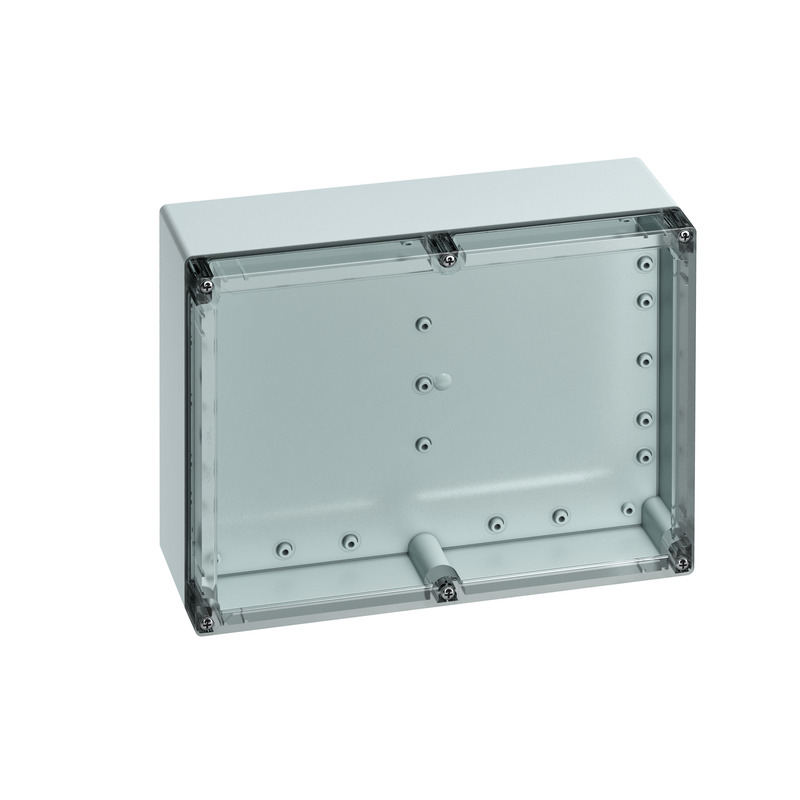

Tomt kabinet

TG ABS 3023-11-to

Dette: 10151301 | Dimensioner: 302 x 232 x 110 mm

Tomt kabinet, med kapslingsklasse IP66/IP67, ABS, Ui=690V AC, Ui=1000V DC, Indvendige fastgørelsessteder, til standardinstallationer indendørs, med snapslutning

Kasser: ABS, grå, Dæksel: Polycarbonat, transparent, Glatte sider

Vedlagt tilbehør:
dækselholder, 4 fastgørelsesskruer til tilbehør

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
Dimensioneringsisolationsspænding DC 1000 V
Beskyttelsesklasse II
Kapslingsklasse IP66/IP67
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel transparent

Mål

Bredde 302 mm
Længde 232 mm
Højde 110 mm
Vægt 0.965 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK07
Kan monteres i række ja
Type overdel Dæksel
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Indendørs område

Sales Information

EAN 4013902996483
Packing Unit Code C62
ETIM Class EC000261
Toldtarifnummer 85389099

Materiale

Materiale underdel ABS
Materiale overdel Polycarbonat
Materiale tætning Polyurethan
Materiale dækselskruer Rustfrit stål V2A

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning EN pdf (721 KB)

Målblad

Måltegning pdf (169 KB)
Måltegning dxf (1 MB)
Måltegning dwg (270 KB)
Måltegning jpg (806 KB)

Certifikat

CE Forklaring DE/EN/PL pdf (56 KB)
CE Forklaring DE/EN/FR pdf (50 KB)
UKCA Forklaring EN pdf (48 KB)

Tilbehør

Trykudligningselement DAE M12

  • Dimensioner : 18,5 x 17,6 x 18,5 mm
  • Dette: 26241201

M12 x 1,5 mm, Gevindlængde 10 mm



Trykudligningselement med luftgennemtrængelig og vandtæt specialmembranfolie til forebyggelse af...



CAD-data

CAD-data Download 3D-CAD-data

Din anmodning

Dine oplysninger

Companydata

CAD-format

Produkt tekst

Lignende produkter

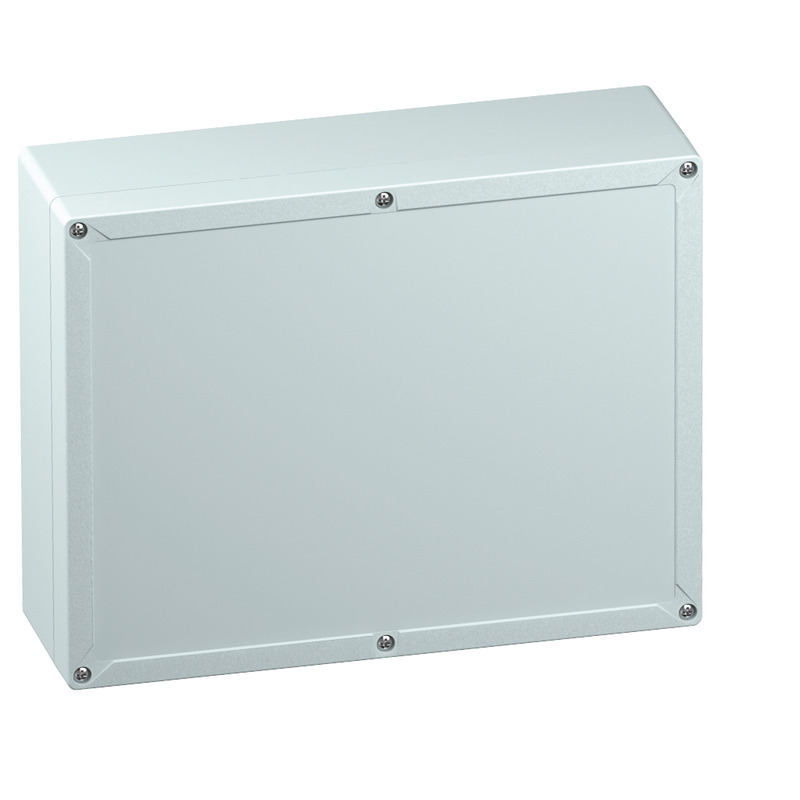

Tomt kabinet TG ABS 3023-11-o
