TG PC 1608-9-to

Dette: 20150601 | Dimensioner: 162 x 82 x 85 mm

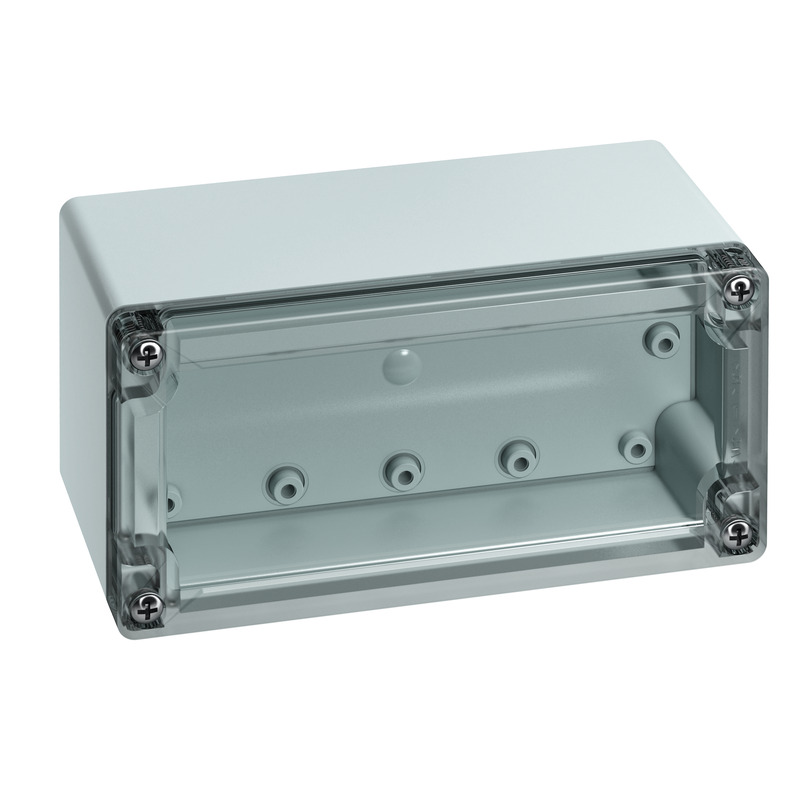

Tomt kabinet, med kapslingsklasse IP66/IP67, Polycarbonat, Certificeret iht. UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (ammoniakresistens), U_i=690V AC, U_i=1000V DC, Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs, med snapslutning

Kasser: Polycarbonat, grå, Dæksel: Polycarbonat, transparent, Glatte sider

Vedlagt tilbehør:
dækselholder, 4 fastgørelsesskruer til tilbehør

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
Dimensioneringsisolationsspænding DC	1000 V
Beskyttelsesklasse	II
Kapslingsklasse	IP66/IP67
UL Type Rating	12

Farver

Farve underdel	grå
Farve overdel	transparent

Mål

Bredde	162 mm
Længde	82 mm
Højde	85 mm
Vægt	0.29 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
Kan monteres i række	ja
Type overdel	Dæksel
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902813858
Packing Unit Code	C62
ETIM Class	EC000261
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat
Materiale tætning	Polyurethan
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Kontrolmærke	DLG (ammoniakresistens)
