nye

Tomt kabinet

TKS 3625-16-o

Dette: 14101301 | Dimensioner: 361 x 254 x 165 mm

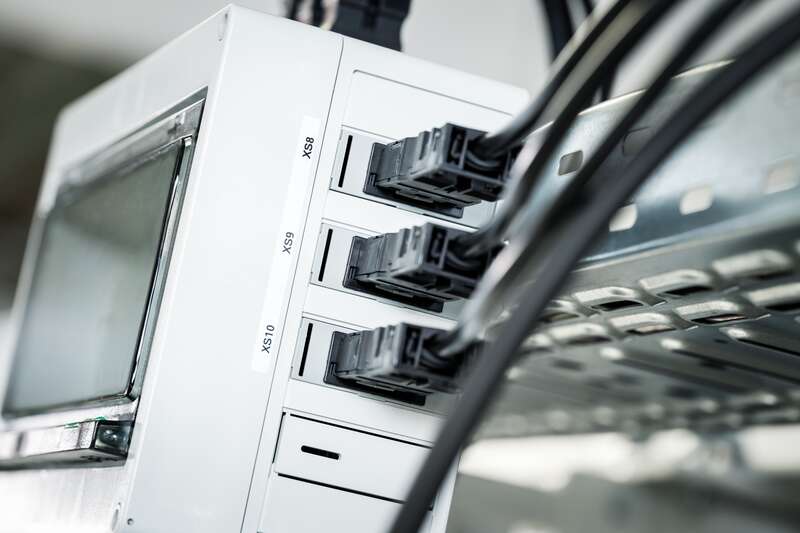

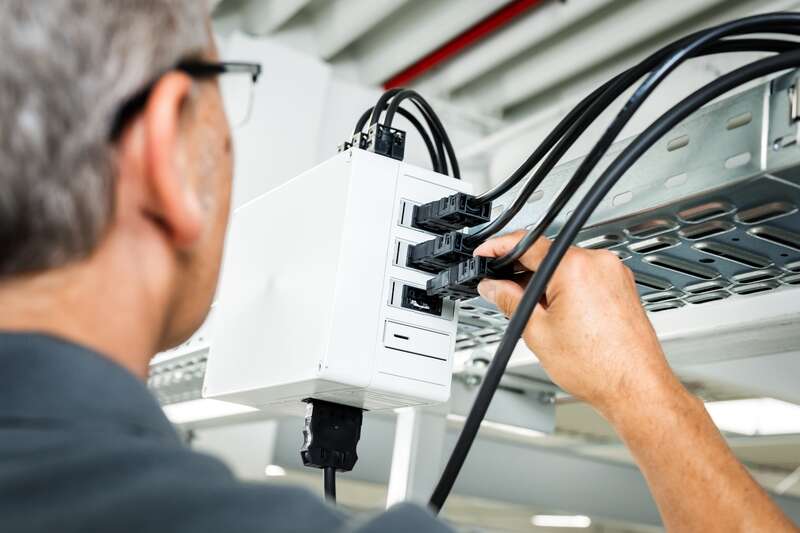

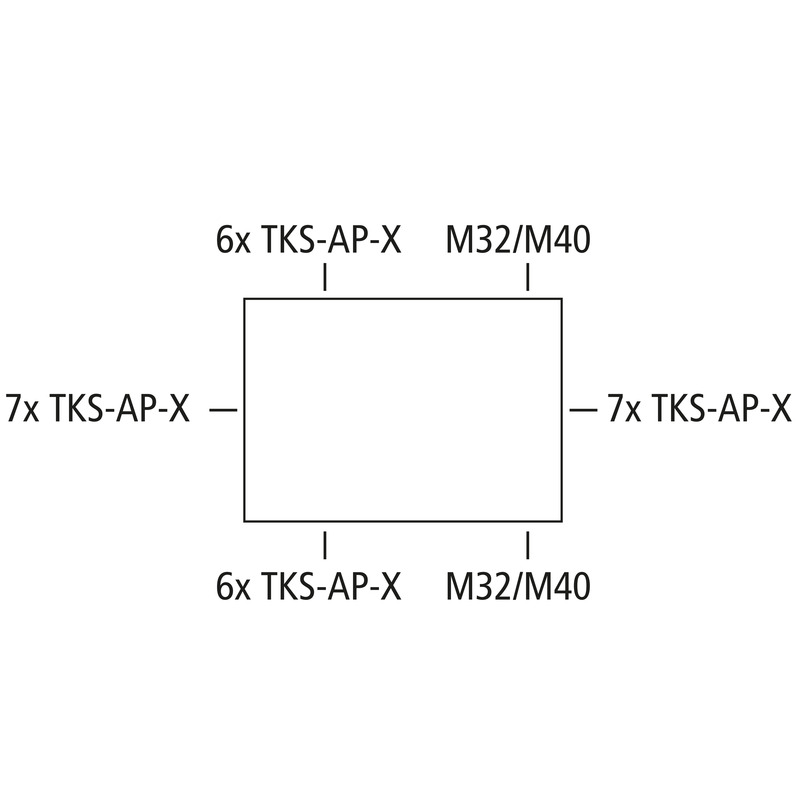

Tomt kabinet, med kapslingsklasse IP30, Polycarbonat, Indvendige fastgørelsessteder, til standardinstallation indendørs, til montering af op til 26 stik af typen WINSTA® i forbindelse med TKS AP-adapterramme

Kasser: Polycarbonat, grå, Dæksel: Polycarbonat, grå

elektriske egenskaber

Dimensioneringsdriftsspænding AC 690 V
Dimensioneringsdriftsspænding DC 1000 V
Beskyttelsesklasse II
Kapslingsklasse IP30
udluftet nej
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 361 mm
Længde 254 mm
Højde 165 mm
Vægt 1.7405 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V2
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1.2 Nm
Flangevariant nej
Type overdel Dæksel
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Indendørs område

Sales Information

EAN 4013902694433
Packing Unit Code C62
ETIM Class EC000261
Toldtarifnummer 85389099

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat
Materiale dækselskruer Polyamid, glasfiberforstærket

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN pdf (284 KB)

Målblad

Måltegning pdf (2 MB)
Måltegning dwg (2 MB)
Måltegning dxf (8 MB)

Certifikat

CE Forklaring DE/EN/PL pdf (136 KB)
CE Forklaring DE/EN/FR pdf (135 KB)
UKCA Forklaring EN pdf (164 KB)
