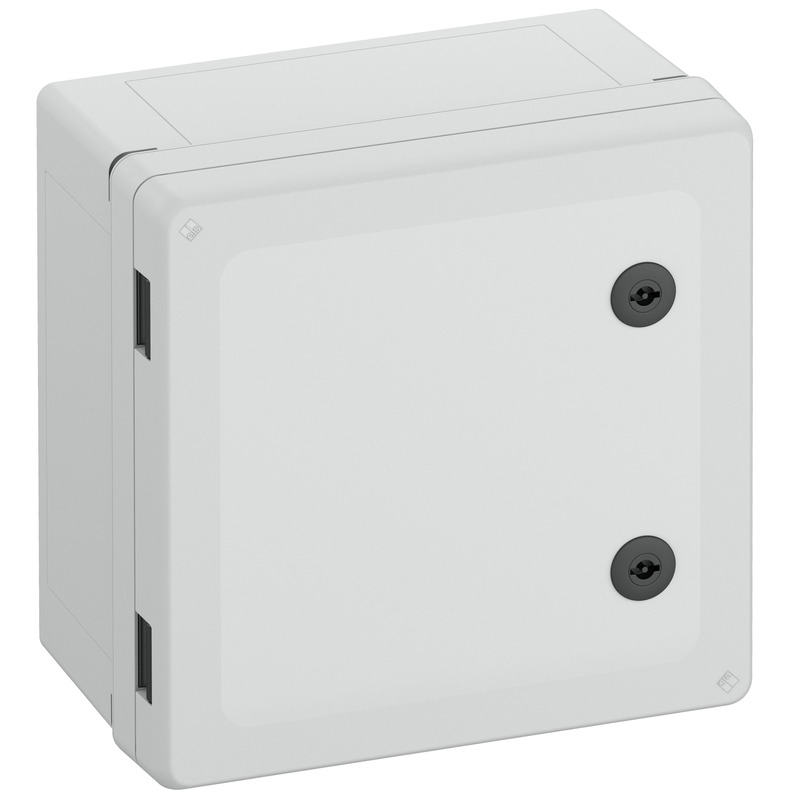

Kontaktskab

GEOS-S 3030-18-o

Dette: 71043301 | Dimensioner: 300 x 300 x 180 mm

GEOS-S kabinet, egnet til installation i barske omgivelser og i ubeskyttet område Udendørs, kasse og ramme: glasfiberforstærket polycarbonat, grå, svarende til RAL 7035, låge: polycarbonat.
Drejerigellukning med 3 mm dobbeltkamindsats (udskiftelig) iht. DIN 43668

Med grå låge

elektriske egenskaber

Dimensioneringsisolationsspænding AC	1000 V
Dimensioneringsisolationsspænding DC	1500 V
Beskyttelsesklasse	II
Kapslingsklasse	IP66/IP67/IP69
udluftet	nej
UL Type Rating	4X, 12/12K

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	300 mm
Længde	300 mm
Højde	180 mm
Indv. længde	271 mm
Indv. bredde	271 mm
Indv. højde	158 mm
Vægt	2.48 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandegenskaber iht. UL 50 / UL 746C	sammenlignelig med 5VA
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Fastgørelsestypr	Vægmontering
Slagstyrke	IK09
plomberbar	nej
Flangevariant	nej
Kan monteres i række	nej
Lukkesystem	2-punkt, drejerigel
med fastgørelsespunkt i dækslet	ja
Type overdel	Dør
Lukkeindsats	Dobbeltbit, 3 mm

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Ubeskyttet udendørs område

Sales Information

EAN	4013902640201
Packing Unit Code	CT
ETIM Class	EC000261
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polycarbonat, glasfiberforstærket
Materiale overdel	Polycarbonat
Materiale indføring	ikke relevant
Materiale tætning	Silikone
Materiale dækselskruer	Polyamid, glasfiberforstærket

Certifikater

Kontrolmærke	UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Kontrolmærke	UL-EU (EN 62208)
Kontrolmærke	UL-EU (EN 61439-1/-2)
Kontrolmærke	UL-EU (EN 61439-1/-3)
Kontrolmærke	UL-EU (EN 61439-1 & EN IEC 61439-7)
Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Håndbog

Produkthåndbog EN	pdf (13 MB)
Produkthåndbog DE	pdf (9 MB)

Monteringsvejledning

Monteringsvejledning	pdf (2 MB)
Monteringsvejledning DE/EN/FR	pdf (1.007 KB)

Målblad

Måltegning	dxf (13 MB)
Måltegning	pdf (1 MB)
Måltegning	dwg (2 MB)
Måltegning	jpg (1 MB)

Certifikat

DLG Godkendelse EN	pdf (936 KB)
CE Forklaring PL	pdf (132 KB)
UL-EU certifikat (EN 61439-2) EN	pdf (230 KB)
UL-EU certifikat (EN 61439-7) EN	pdf (231 KB)
UL certifikat (UL50 / UL50E) EN	pdf (282 KB)
UL-EU certifikat (EN 62208) EN	pdf (236 KB)
DLG Godkendelse DE	pdf (703 KB)
Producenterklæring DE/EN	pdf (680 KB)
CE Forklaring DE	pdf (129 KB)
DNV certifikat EN	pdf (205 KB)
UKCA Forklaring EN	pdf (51 KB)
UL-EU certifikat (EN 61439-3) EN	pdf (234 KB)

Tilbehør

Monteringsplade GEOS MPI-3030

Dimensioner : 250 x 250 x 5 mm
Dette: 72000301

til GEOS-L/-S 3030-18/-22

Monteringsplade af isolerende materiale, inkl. fastgørelsesskruer, til gulvmontering, Montering kan...

Huskeliste

GEOS-S 3030-18-o

elektriske egenskaber

Farver

Mål

Materialeegenskaber

mekaniske egenskaber

Omgivelsesforhold

Sales Information

Materiale

Certifikater

Download data blad

Håndbog

Monteringsvejledning

Målblad

Certifikat

Tilbehør

til GEOS-L/-S 3030-18/-22

til GEOS-L/-S 3030-18/-22

til GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, længde 250 mm, højde...

Til GEOS-L/-S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18

til GEOS-L/S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18

til GEOS-S 3030-18, GEOS-S 3040-18, GEOS-S 4030-18

til GEOS-S 3030-18/-22, 9 TE, i 1 række

til GEOS-S 3030-18/-22, glat, uden gennembrud

til GEOS-S 3030-18/-22

Vægafstand 10 mm

Vægafstand 40 mm

Vægafstand 10 mm

Vægafstand 40 mm

Montering på 300mm-hussiden

til mastdiameter fra 60 til 90mm

til mastdiameter fra 90 til 150mm

til mastdiameter fra 150 til 210mm

til afskærmning af bagsiden af huset GEOS 3030 ved brug af...

til GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, længde 250 mm, højde...

til GEOS-L/-S 3030, GEOS-L/-S 3040, længde 200 mm, højde 7,5 mm

til GEOS-L/-S 3030-18, GEOS-L/-S 3040-18, GEOS-S 4030-18

til GEOS-S 3030-18/-22

til GEOS-S 3030

til kontaktskab GEOS-S 3030 som reservedel

til kontaktskab GEOS-S 3030 som reservedel

Dobbeltbit, 3 mm dorn

Dobbeltbit, 5 mm dorn

Firkant 8 mm

Trekant 8 mm

T-greb

Forsænket kærv

til GEOS-S kabinetter

til GEOS-S 3030

M40, Sæt = 2 stk., Luftudskiftningsfrekvens: 30 l / dag / sæt

Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriversion...

Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriversion...

Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriversion...

Tætningsområde 5 - 9 mm

Tætningsområde 7 - 13 mm

Tætningsområde 9 - 17 mm

Tætningsområde 13 - 21 mm

Tætningsområde 17 - 28 mm

Tætningsområde 2 - 6,5 mm, Gevindlænge 12 mm

Tætningsområde 4 - 10 mm, Gevindlænge 12 mm

Tætningsområde 6 - 12 mm, Gevindlænge 15 mm

Tætningsområde 9 - 16 mm, Gevindlænge 15 mm

Tætningsområde 11 - 21 mm, Gevindlænge 15 mm

Tætningsområde 16 - 28 mm, Gevindlænge 18 mm

Tætningsområde 21 - 34,5 mm, Gevindlænge 18 mm

Tætningsområde 2 - 6,5 mm, Gevindlænge 12 mm

Tætningsområde 4 - 10 mm, Gevindlænge 12 mm

Tætningsområde 6 - 12 mm, Gevindlænge 15 mm

Tætningsområde 9 - 16 mm, Gevindlænge 15 mm

Tætningsområde 11 - 21 mm, Gevindlænge 15 mm

Tætningsområde 16 - 28 mm, Gevindlænge 18 mm

Tætningsområde 21 - 34,5 mm, Gevindlænge 18 mm

Tætningsområde 30- 44,5 mm, Gevindlænge 17 mm

grå

CAD-data

Din anmodning

Produkt tekst

Lignende produkter

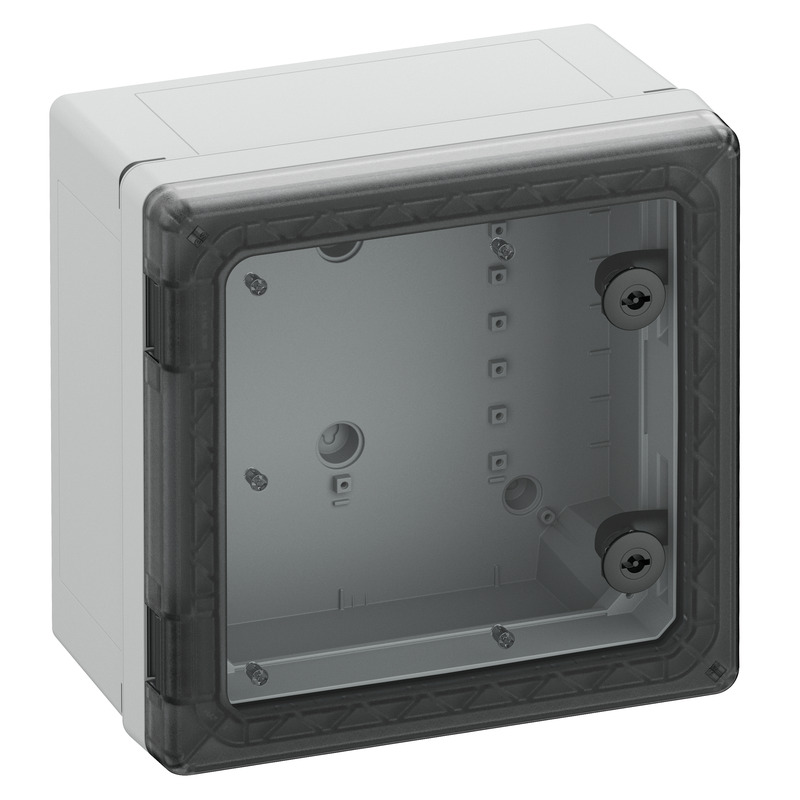

Med transparent låge
