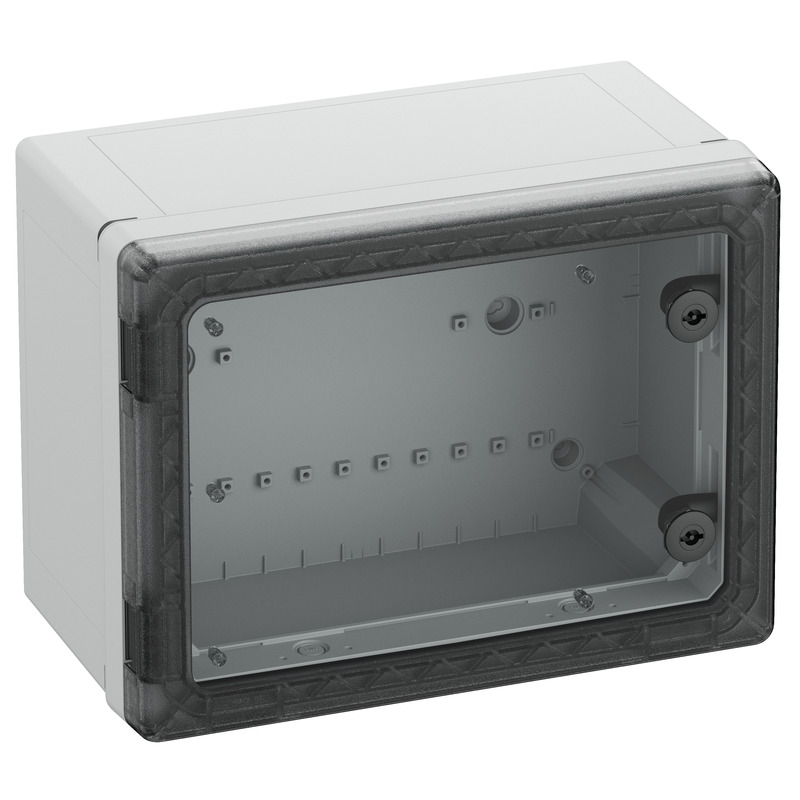

Kontaktskab

GEOS-S 4030-22-to

Dette: 71174301 | Dimensioner: 400 x 300 x 226 mm

GEOS-S kabinet, egnet til installation i barske omgivelser og i ubeskyttet område Udendørs, kasse og ramme: glasfiberforstærket polycarbonat, grå, svarende til RAL 7035, låge: polycarbonat.
Drejerigellukning med 3 mm dobbeltkamindsats (udskiftelig) iht. DIN 43668

Med transparent låge

elektriske egenskaber

Dimensioneringsisolationsspænding AC	1000 V
Dimensioneringsisolationsspænding DC	1500 V
Beskyttelsesklasse	II
Kapslingsklasse	IP66/IP67/IP69
udluftet	nej
UL Type Rating	4X, 12/12K

Farver

Farve underdel	grå
Farve overdel	transparent

Mål

Bredde	400 mm
Længde	300 mm
Højde	226 mm
Indv. længde	271 mm
Indv. bredde	371 mm
Indv. højde	204 mm
Vægt	3.35 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandegenskaber iht. UL 50 / UL 746C	sammenlignelig med 5VA
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Fastgørelsestypr	Vægmontering
Slagstyrke	IK09
plomberbar	nej
Flangevariant	nej
Kan monteres i række	nej
Lukkesystem	2-punkt, drejerigel
med fastgørelsespunkt i dækslet	ja
Type overdel	Dør
Lukkeindsats	Dobbeltbit, 3 mm

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Ubeskyttet udendørs område

Sales Information

EAN	4013902640591
Packing Unit Code	CT
ETIM Class	EC000261
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polycarbonat, glasfiberforstærket
Materiale overdel	Polycarbonat
Materiale indføring	ikke relevant
Materiale tætning	Silikone
Materiale dækselskruer	Polyamid, glasfiberforstærket

Certifikater

Kontrolmærke	UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
Kontrolmærke	UL-EU (EN 62208)
Kontrolmærke	UL-EU (EN 61439-1/-2)
Kontrolmærke	UL-EU (EN 61439-1/-3)
Kontrolmærke	UL-EU (EN 61439-1 & EN IEC 61439-7)
Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)
