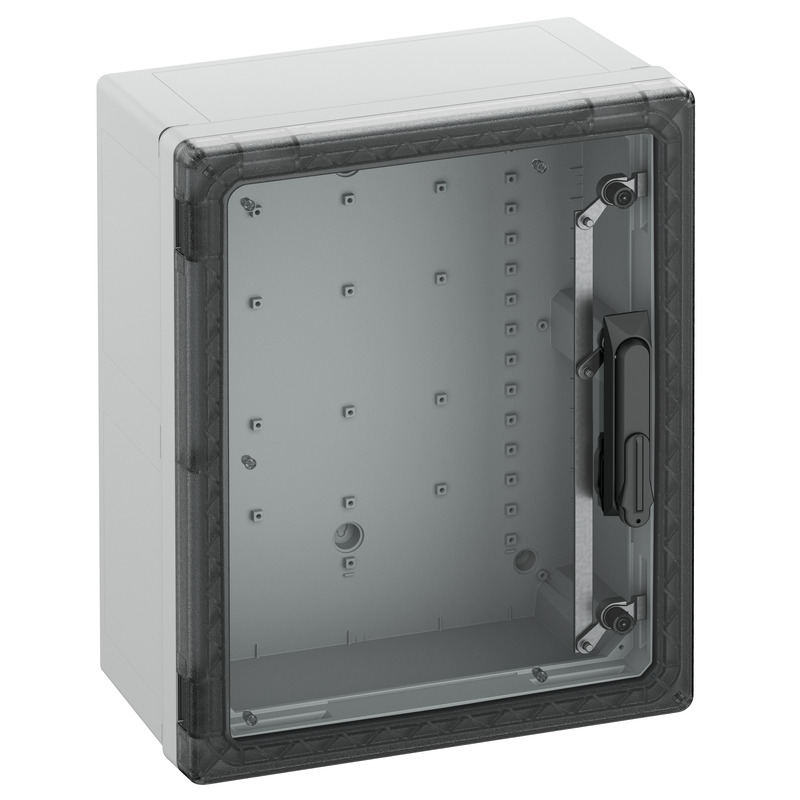

Kontaktskab

GEOS-S 4050-22-to/SH

Dette: 72174501 | Dimensioner: 400 x 500 x 226 mm

GEOS-S kabinet, egnet til installation i barske omgivelser og i ubeskyttet område Udendørs, kasse og ramme: glasfiberforstærket polycarbonat, grå, svarende til RAL 7035, låge: Polycarbonat.
Svingarm til isætning af profilhalvcylinder iht. DIN 18252

Med transparent låge

elektriske egenskaber

Dimensioneringsisolationsspænding AC	1000 V
Dimensioneringsisolationsspænding DC	1500 V
Beskyttelsesklasse	II
Kapslingsklasse	IP66/IP67/IP69
udluftet	nej
UL Type Rating	4X, 12/12K

Farver

Farve underdel	grå
Farve overdel	transparent

Mål

Bredde	400 mm
Længde	500 mm
Højde	226 mm
Indv. længde	471 mm
Indv. bredde	371 mm
Indv. højde	204 mm
Vægt	6.279 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandegenskaber iht. UL 50 / UL 746C	sammenlignelig med 5VA
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Fastgørelsestypr	Vægmontering
Slagstyrke	IK09
plomberbar	ja
Flangevariant	nej
Kan monteres i række	nej
Lukkesystem	2-punkt, svingarm
med fastgørelsespunkt i dækslet	ja
Type overdel	Dør
Lukkeindsats	uden

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Ubeskyttet udendørs område

Sales Information

EAN	4013902646135
Packing Unit Code	CT
ETIM Class	EC000261
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polycarbonat, glasfiberforstærket
Materiale overdel	Polycarbonat
Materiale indføring	ikke relevant
Materiale tætning	Silikone
Materiale dækselskruer	Polyamid, glasfiberforstærket

Certifikater

Kontrolmærke	UL-EU (EN 62208)
Kontrolmærke	UL-EU (EN 61439-1/-2)
Kontrolmærke	UL-EU (EN 61439-1/-3)
Kontrolmærke	UL-EU (EN 61439-1 & EN IEC 61439-7)
Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Håndbog

Produkthåndbog DE	pdf (9 MB)
Produkthåndbog EN	pdf (13 MB)

Monteringsvejledning

Monteringsvejledning DE/EN/FR	pdf (828 KB)
Monteringsvejledning	pdf (2 MB)

Målblad

Måltegning	dxf (19 MB)
Måltegning	pdf (3 MB)
Måltegning	dwg (4 MB)
Måltegning	jpg (1 MB)

Certifikat

UL-EU certifikat (EN 61439-3) EN	pdf (234 KB)
CE Forklaring DE	pdf (129 KB)
UL-EU certifikat (EN 61439-2) EN	pdf (230 KB)
UKCA Forklaring EN	pdf (51 KB)
DNV certifikat EN	pdf (205 KB)
Producenterklæring DE/EN	pdf (680 KB)
UL-EU certifikat (EN 62208) EN	pdf (236 KB)
UL-EU certifikat (EN 61439-7) EN	pdf (231 KB)
CE Forklaring PL	pdf (132 KB)
DLG Godkendelse DE	pdf (703 KB)
DLG Godkendelse EN	pdf (936 KB)

Tilbehør

Låsesæt til svingarm GEOS-S SGA-DB/3

Dimensioner : 80 x 120 x 10 mm
Dette: 72206001

Dobbeltbit, 3 mm dorn

Profil-halvcylinder til GEOS-S eltavler med svingarm
