nye

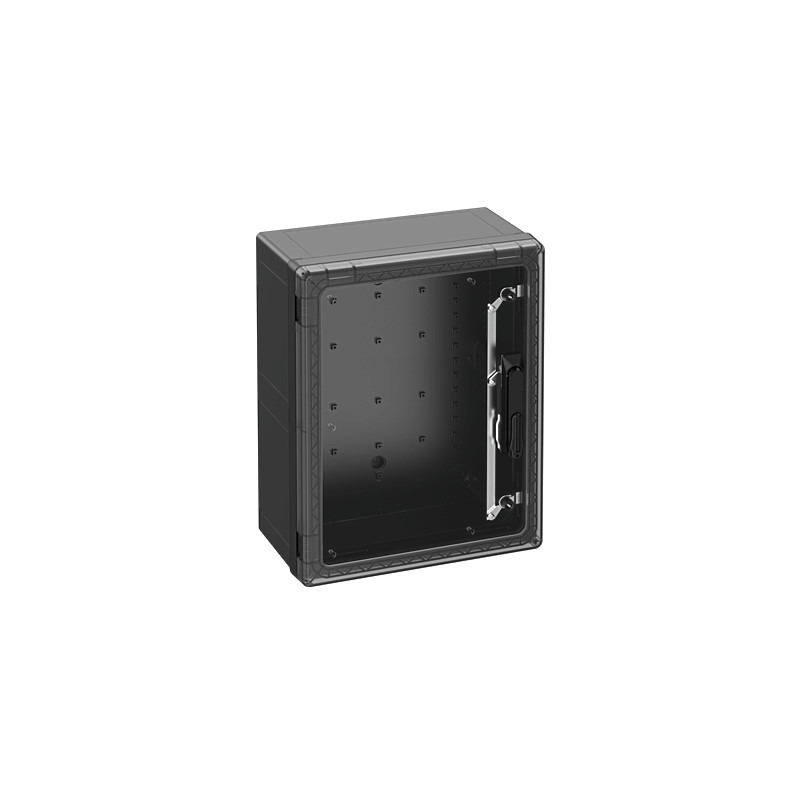

Kontaktskab

GEOS-S 4050-22-to/SH/sw

Dette: 76174501 | Dimensioner: 400 x 500 x 226 mm

GEOS-S kabinet, egnet til installation i barske omgivelser og i ubeskyttet område Udendørs, kasse og ramme: glasfiberforstærket polycarbonat, sort, svarende til RAL 9005, låge: Polycarbonat.
Svingarm til isætning af profilhalvcylinder iht. DIN 18252

Med transparent låge

elektriske egenskaber

Dimensioneringsisolationsspænding AC	1000 V
Dimensioneringsisolationsspænding DC	1500 V
Beskyttelsesklasse	II
Kapslingsklasse	IP66/IP67/IP69
udluftet	nej
UL Type Rating	4X, 12/12K

Farver

Farve underdel	sort
Farve overdel	transparent

Mål

Bredde	400 mm
Længde	500 mm
Højde	226 mm
Indv. længde	471 mm
Indv. bredde	371 mm
Indv. højde	204 mm
Vægt	6.279 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandegenskaber iht. UL 50 / UL 746C	sammenlignelig med 5VA
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Fastgørelsestypr	Vægmontering
Slagstyrke	IK09
plomberbar	ja
Flangevariant	nej
Kan monteres i række	nej
Lukkesystem	2-punkt, svingarm
med fastgørelsespunkt i dækslet	ja
Type overdel	Dør
Lukkeindsats	uden
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Ubeskyttet udendørs område

Sales Information

EAN	4013902679997
Packing Unit Code	CT
ETIM Class	EC000261
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polycarbonat, glasfiberforstærket
Materiale overdel	Polycarbonat
Materiale indføring	ikke relevant
Materiale tætning	Silikone
Materiale dækselskruer	Polyamid, glasfiberforstærket

Certifikater

Kontrolmærke	UL-EU (EN 62208)
Kontrolmærke	UL-EU (EN 61439-1/-2)
Kontrolmærke	UL-EU (EN 61439-1/-3)
Kontrolmærke	UL-EU (EN 61439-1 & EN IEC 61439-7)
Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Håndbog

Produkthåndbog EN	pdf (13 MB)
Produkthåndbog DE	pdf (9 MB)

Monteringsvejledning

Monteringsvejledning	pdf (2 MB)

Målblad

Måltegning	dxf (19 MB)
Måltegning	pdf (3 MB)
Måltegning	dwg (4 MB)
Måltegning	jpg (1 MB)

Certifikat

UL-EU certifikat (EN 62208) EN	pdf (236 KB)
UL-EU certifikat (EN 61439-2) EN	pdf (230 KB)
UL-EU certifikat (EN 61439-3) EN	pdf (234 KB)
UKCA Forklaring EN	pdf (51 KB)
DNV certifikat EN	pdf (205 KB)
Producenterklæring DE/EN	pdf (680 KB)
UL-EU certifikat (EN 61439-7) EN	pdf (231 KB)
CE Forklaring DE	pdf (129 KB)
CE Forklaring PL	pdf (132 KB)

Tilbehør

Låsesæt til svingarm GEOS-S SGA-DB/3

Dimensioner : 80 x 120 x 10 mm
Dette: 72206001

Dobbeltbit, 3 mm dorn

Profil-halvcylinder til GEOS-S eltavler med svingarm

Huskeliste

GEOS-S 4050-22-to/SH/sw

elektriske egenskaber

Farver

Mål

Materialeegenskaber

mekaniske egenskaber

Omgivelsesforhold

Sales Information

Materiale

Certifikater

Download data blad

Håndbog

Monteringsvejledning

Målblad

Certifikat

Tilbehør

Dobbeltbit, 3 mm dorn

iht. DIN 18252, 8 x 45°justerbar, med tre nøgler, forskellig-lukkende

til GEOS-L/-S 4050-22, GEOS-S 5040-22

til GEOS-L/-S 4050-22, GEOS-S 5040-22

til GEOS-L/-S 3040, GEOS-L/-S 4050, GEOS-S 5040, længde 350 mm, højde...

til GEOS-L/-S 4050, GEOS-S 5040, længde 450 mm, højde 7,5 mm

Til GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...

til GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...

til GEOS-S 3040-22, GEOS-S 4030-22, GEOS-S 4050-22, GEOS-S 5040-22

til GEOS-S 4050-22, GEOS-S 5040-22

til GEOS-S 4050

til GEOS-S 4050-22, 15 TE, i 1 række, montering, på frontside

til GEOS-S 4050-22, 15 TE, i 1 række, montering i midten

til GEOS-S 4050-22, glat, uden gennembrud

til GEOS-S 4050-22, 45 TE, i 3 rækker. Sæt bestående af 2 x artikel...

til GEOS-S 4050-22

Vægafstand 10 mm

Vægafstand 40 mm

Vægafstand 10 mm

Vægafstand 40 mm

Montering på 400mm-hussiden

Montering på 500mm-hussiden

til mastdiameter fra 60 til 90mm

til mastdiameter fra 90 til 150mm

til mastdiameter fra 150 til 210mm

til afskærmning af bagsiden af huset GEOS 4050 ved brug af...

til GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, længde 250 mm, højde...

Længde 327 mm, højde 7,5 mm

til GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, længde 250 mm, højde...

til GEOS-L/-S 3040, GEOS-L/-S 4050, GEOS-S 5040, længde 350 mm, højde...

Længde 327 mm, højde 15 mm

til GEOS-L/-S 4050, GEOS-S 5040, længde 450 mm, højde 15 mm

til GEOS-L/-S 3040, GEOS-L/-S 4050, længde 300 mm, højde 7,5 mm

Til GEOS-L/-S 4050, længde 400 mm, højde 7,5 mm

I 3 rækker, 18 delingsenheder, standardskinner 35 x 7,5 mm, til...

I 2 rækker, 21 delingsenheder, standardskinner 35 x 15 mm, til...

til GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...

til GEOS-S 4050-22 og GEOS-S 5040-22

til kontaktskab GEOS-S 4050 og GEOS-S 5040 som reservedel

til kontaktskab GEOS-S 4050 og GEOS-S 5040 som reservedel

til GEOS-S kabinetter

til GEOS-S 4050/5040

M40, Sæt = 2 stk., Luftudskiftningsfrekvens: 30 l / dag / sæt

Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriversion...

Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriversion...

Hulfræser til hånd- og søjleboremaskiner, højkvalitets industriversion...

Tætningsområde 5 - 9 mm

Tætningsområde 7 - 13 mm

Tætningsområde 9 - 17 mm

Tætningsområde 13 - 21 mm

Tætningsområde 2 - 6,5 mm, Gevindlænge 12 mm

Tætningsområde 4 - 10 mm, Gevindlænge 12 mm

Tætningsområde 6 - 12 mm, Gevindlænge 15 mm

Tætningsområde 9 - 16 mm, Gevindlænge 15 mm

Tætningsområde 11 - 21 mm, Gevindlænge 15 mm

Tætningsområde 16 - 28 mm, Gevindlænge 18 mm

Tætningsområde 21 - 34,5 mm, gevindlængde 13 mm

sort

CAD-data

Din anmodning

Produkt tekst

Lignende produkter

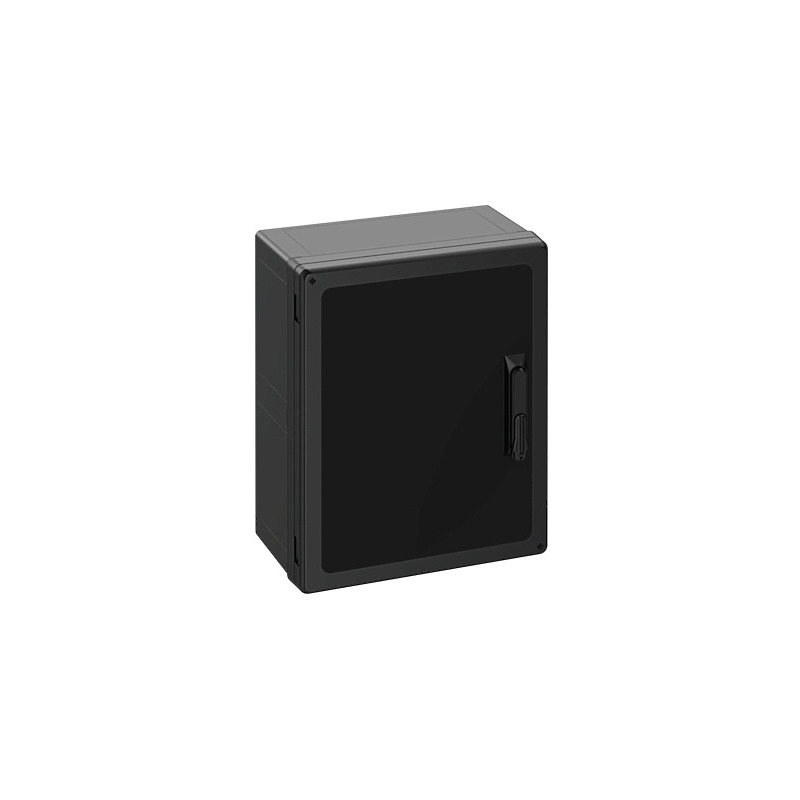

med sort dør
